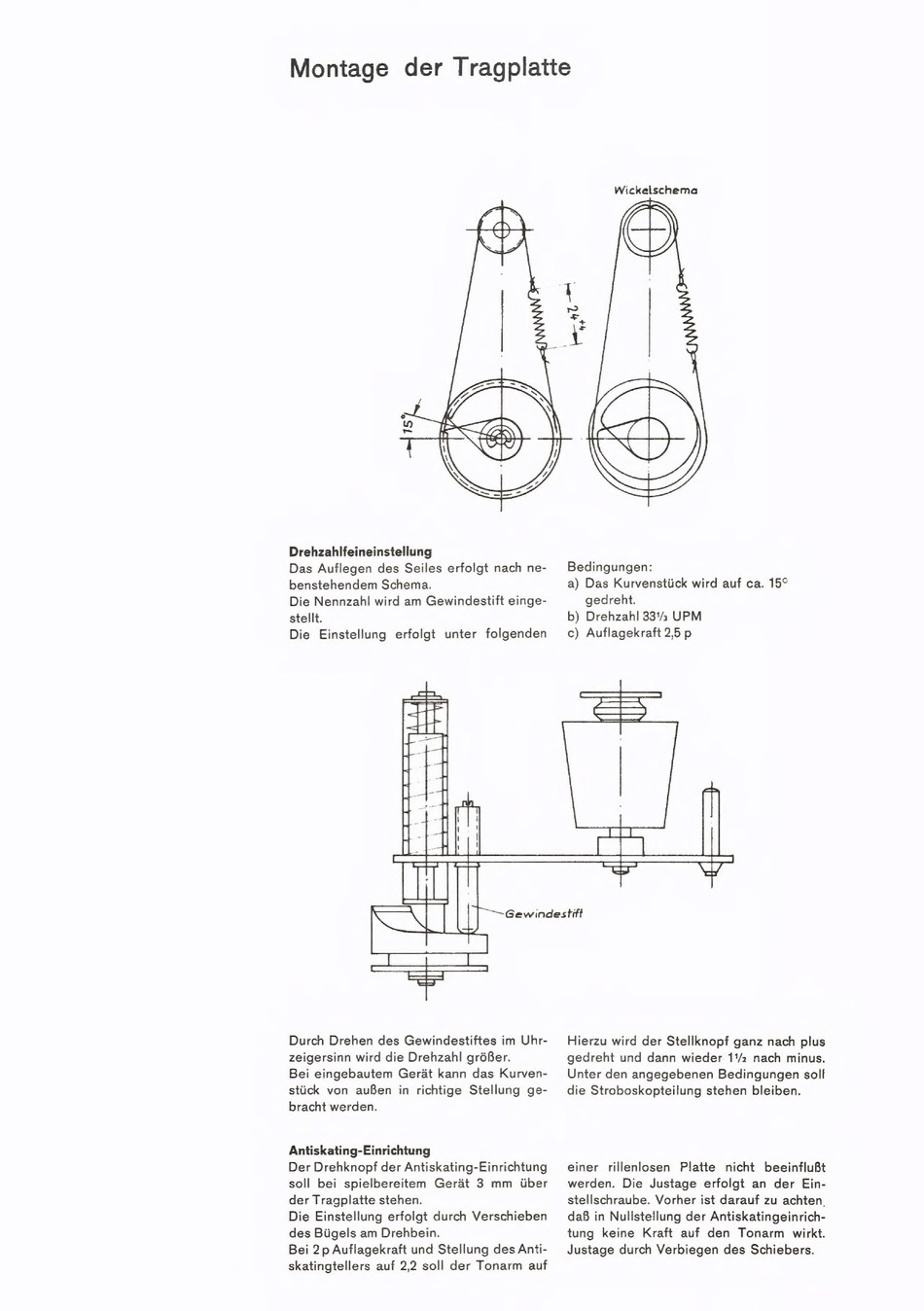

Montage der Tragplatte
Wickelschema
Drehzahlfeineinstellung
Das Auflegen des Seiles erfolgt nach ne-
benstehendem Schema.
Die Nennzahl wird am Gewindestift einge-
stellt.
Die Einstellung
erfolgt unter folgenden
Bedingungen:
a) Das Kurvenstiick wird auf ca. 15°
gedreht.
b) Drehzahl 331/32 UPM
c) Auflagekraft 2,5 p
Durch Drehen des Gewindestiftes im Uhr-
zeigersinn wird die Drehzahl gréBer.
Bei eingebautem Gerat kann das Kurven-
stiick von
auBen
in richtige Stellung ge-
bracht werden.
Antiskating-Einrichtung
Der Drehknopf der Antiskating-Einrichtung
soll bei spielbereitem
Gerat 3 mm
iber
der Tragplatte stehen.
Die Einstellung erfolgt durch Verschieben
des Biigels am Drehbein.
Bei 2p Auflagekraft und Stellung des Anti-
skatingtellers auf 2,2 soll der Tonarm auf
Hierzu wird der Stellknopf ganz nach plus
gedreht und dann wieder 11/2 nach minus.
Unter den angegebenen Bedingungen soll
die Stroboskopteilung stehen bleiben.
einer
rillenlosen
Platte
nicht
beeinfluBt
werden.
Die Justage erfolgt an der Ein-
stellschraube. Vorher ist darauf zu achten,
daB in Nullstellung der Antiskatingeinrich-
tung keine Kraft auf den Tonarm
wirkt.
Justage durch Verbiegen des Schiebers.
