Inhaltszusammenfassung für Satlink ST-5150
- Seite 1 SATELLITENFINDER ST-5150 Mann ual ser's...
- Seite 2 Englisch INHALT 1. LEITFADEN......................1 1.1 WICHTIGE SICHERHEITSHINWEISE............1 1.2 AUSPACKEN....................1 1.3 PRODUKTÜBERSICHT UND ABBILDUNG..........2 2. ÜBERBLICK ....................5 3. DAS MENÜ OSD-ANLEITUNG..............6 3.1 DVB-S2......................6 3.2 DVB-T2 ....................9 3.3 DVB-C ........
- Seite 3 Englisch 1. LEITFADEN 1.1 WICHTIGE SICHERHEITSHINWEISE Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Vor der Installation möchten wir Sie an einige Hinweise erinnern, die für einen sicheren und ordnungsgemäßen Betrieb sehr wichtig sind: • Lesen Sie unbedingt dieses Benutzerhandbuch, bevor Sie mit der Arbeit beginnen.

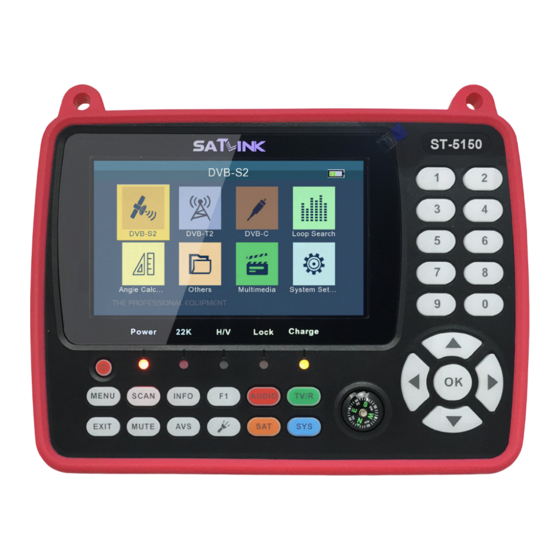

- Seite 4 1.3 PRODUKTÜBERSICHT UND ABBILDUNG NEIN FUNKTION Beschreibung Messgerät ein-/ausschalten Kontrollleuchte Leistung 22kHz 22-kHz-Kontrollleuchte Vertikal horizontal Polarisationsspannungsausgangslicht Signalsperre-Kontrollleuchte SPERREN Ladekontrollleuchte Aufladung Zeigen Sie das Hauptmenü auf dem Bildschirm an oder springen Sie in SPEISEKARTE Untermenü-Einstellungsbedingungen zum vorherigen Menü zurück Verlassen Sie das aktuelle Menü und AUSFAHRT speichern Sie die Einstellungen Tastenkombination für das DVB-...
- Seite 5 Englisch NEIN FUNKTION Beschreibung AV-S AV IN/OUT-Umschalttaste Zusatzfunktionstaste Taschenlampe ein-/ausschalten Auswahl des Audiotyps / Rote AUDIO Taste Tastenkombination für Sat-Installationsmenü TV/R TV/Radio-Umschalttaste Tastenkombination für das Systemeinstellungsmenü Kompass Mechanischer Kompass Lautstärkeregelung oder Cursor NAVIGATIONSTASTE bewegen, Kanal wechseln oder ändern, bestätigen usw Zifferntaste zu Wählen Sie Kanäle aus oder geben Sie die Programmierung ein...
- Seite 6 NEIN FUNKTION Beschreibung USB-Anschluss für Software- Upgrades oder Multimedia- Wiedergabe DC IN An das Netzteil anschließen Batterie Batterie Lautsprecher integriert Lautsprecher...
- Seite 7 Englisch 2. ÜBERBLICK • 4,3-Zoll-High-Definition-TFT-LCD-Bildschirm • Vollständig DVB-S/S2/T/T2/C-kompatibel • MPEG2-, MPEG4-, H.264/MPEG4 AVC-, H.265/HEVC-Hardware- Dekodierung • Digitales Messgerät für Signalstärke und -qualität • Unterstützt automatisches Scannen und manuelles Scannen • Ton- und Lichtalarm für Verriegelungssignal • Winkel von AZ, EL automatisch berechnen •...
- Seite 8 3. DAS MENÜ OSD-ANLEITUNG Wenn Sie die Kabel installiert und an den Sucher angeschlossen haben, drücken SieSPEISEKARTEum das Hauptmenü anzuzeigen. • DVB-S2 • DVB-T2 • DVB-C • Schleifensuche • Winkelberechnung • Andere • Multimedia • Systemeinstellung Drücken Sie die Tasten vonYZAB, um den Cursor in der Menüoberfläche nach oben oder unten zu bewegen, und verwenden Sie dannOKum eine Auswahl zu bestätigen.
- Seite 9 Englisch 3.1.1 SATELLIT Drücken SieABGeben Sie die Satellitenliste ein. VerwendenYZTaste, um den Cursor zu bewegen, und drücken Sie dannOKum den gewünschten Satelliten auszuwählen. 3.1.2 LNB-TYP Es stehen 4 Typen zur Auswahl: C-Band/Ku-Band/Unicable I/ Unicable II. 3.1.3 LNB-FREQUENZ Drücken SieABTaste, um die gewünschte LNB-Frequenz umzuschalten. 3.1.4 TRANSPONDER Drücken SieABGeben Sie den Schlüssel in die TP-Liste ein.
- Seite 10 3.1.9 DISEQC-MODUS Drücken SieABDrücken Sie die Taste, um den Porttyp auf „Keine/DiSEqC1.0/1.1“ festzulegen. 3.1.10 DISEQC-TYP & EINGABE Im C/Ku-Band-Modus: wir können drückenABDrücken Sie die Taste, um DiSEqC 1.0/1.1 als A/B-Port festzulegen, und stellen Sie den Tone Burst-Modus auf NONE/Tone Burst A/B ein. Im Unicable-Modus: wir können drückenAB, um den ZF-Index von 1 auf 8 zu ändern, oder verwenden Sie die Zifferntaste, um die ZF-Frequenz zu ändern, und drücken Sie dannABTaste, um A/B als Sat-...
- Seite 11 Englisch • Scannen: Drücken Sie die ENTER-Taste, um das aktuelle TP zu suchen. • Automatischer Suchlauf: Drücken Sie die rote Taste, um den aktuellen Satelliten automatisch blind zu durchsuchen. 3.2 DVB-T2 Wählen Sie DVB-T2 und drücken Sie dann OK in das Scan-Setup ein. 3.2.1 LAND Drücken SieABTaste, um das Standardland zu ändern.
- Seite 12 3.2.3 FREQUENZ Geben Sie die Frequenz des aktuellen Kanals mit den Zifferntasten ein. 3.2.4 Bandbreite Drücken SieABTaste zum Ändern der Bandbreite, wir können 5, 6, 7 oder 8M auswählen. 3.2.5 MODUS Drücken SieABDrücken Sie die Taste, um den DVB-Standard zu ändern. Es gibt Typen wie T/T2/T+T2, Sie können den gewünschten auswählen.
- Seite 13 Englisch 3.2.10 SCHNELLSUCHE Wenn die Parameter eingestellt sind, drücken SieOKin die Schnellsuche. Auf dem Bildschirm werden einige Signalinformationen angezeigt. • Scannen: DrückenOKoder rote Taste, um den aktuellen Kanal zu suchen. • Automatische Suche: Drücken Sie die grüne Taste, um den aktuellen Kanal automatisch zu suchen.
- Seite 14 3.3 DVB-C Wählen Sie DVB-C und drücken Sie dannOK in das Scan-Setup ein. 3.3.1 LAND Drücken SieABTaste, um das Standardland zu ändern. 3.3.2 KANAL-NR. Drücken SieABTaste, um die Kanalnummer zu ändern. 3.3.3 FREQUENZ Geben Sie die Frequenz des aktuellen Kanals mit den Zifferntasten ein.
- Seite 15 Englisch 3.4 LOOP-SUCHE Wenn wir diese Schnittstelle aufrufen, können wir 8 TP oder Kanäle sehen und zum Bearbeiten auf OK drücken. Wir können zwischen drei Modi wählen: DVB-S2, DVB-T2 und DVB-C. Drücken Sie die rote Taste wechseln. Die Schleifensuche wird nach der Bearbeitung abgeschlossen, dann werden die Signalstärke und die Qualität jedes TP oder Kanals auf dem Bildschirm angezeigt.
- Seite 16 3.6.1 KANALLISTE • SA Drücken Sie die F1-Taste, um Wechseln Sie zwischen einer anderen Kanalliste. • Sperren Drücken SieYZSchlüssel zu sperren und dann die rote Taste drücken Wählen Sie Programme aus, die wir sperren möchten. • Entf Drücken Sie die grüne Taste, um den aktuellen Kanal zu löschen. •...
- Seite 17 Englisch Drücken Sie die rote Taste, um einen neuen Satelliten hinzuzufügen. Drücken Sie die grüne Taste, um den aktuellen Satelliten zu bearbeiten. Drücken Sie die orangefarbene Taste, um den aktuellen Satelliten zu löschen. Drücken Sie die blaue Taste, um den aktuellen Satelliten zu scannen.
- Seite 18 Drücken Sie die rote Taste, um einen neuen Transponder hinzuzufügen. Drücken Sie die grüne Taste, um den aktuellen Transponder zu bearbeiten. Drücken Sie die Orange-Taste, um den aktuellen Transponder zu löschen. Drücken Sie die blaue Taste, um den aktuellen Transponder zu scannen. 3.6.4 MOTOREINSTELLUNG Es gibt 5 Modi für die Motoreinstellung: •...
- Seite 19 Englisch • Westgrenze einstellen. Motor nach Westen bewegen. • Grenzen deaktivieren Unbegrenzte Bewegung. Drücken Sie die rote Taste, um die Einstellung zu speichern. Drücken Sie die grüne Taste, um die Einstellung zurückzusetzen. 3.6.5 EPG Drücken SieYZkeytochange-Programm. Wenn das aktuelle Programm über EPG-Informationen verfügt, werden diese auf der rechten Seite des Fensters angezeigt.
- Seite 20 3.8 SYSTEMEINSTELLUNG • Sprache Drücken SieABTaste zum Ändern der OSD-Sprache, Standardeinstellung ist Englisch. • Land Drücken SieABSchlüssel, um das Land zu verändern. • Seitenverhältnis Drücken SieABTaste zum Ändern des Seitenverhältnisses: 4:3 LB/4:3 PS/16:9/ Vollbild. • Video Auflösung Drücken SieABTaste zum Ändern der Videoausgabeauflösung: 480p/576p/720p/1080i/1080p.
- Seite 21 Englisch • Aktualisierung Aktualisiert die Datei auf dem USB-Stick und schließt dann das Gerät an. Drücken SieOKUm die Schnittstelle zu aktualisieren, verwenden Sie die Richtungstaste, um die Aktualisierungsdatei auszuwählen, und drücken SieOKzum Upgraden. Warnung:Bitte schalten Sie das Gerät nicht aus und ziehen Sie den USB-Stick nicht heraus, da sonst die Software des Geräts beschädigt wird und ein Neustart nicht mehr möglich ist.
- Seite 22 4. TECHNISCHE SPEZIFIKATION GETRIEBESTANDARDS DVB-S2/S, DVBT/T2, DVB-C SATELLITEN-EINGANG/DEMODULATION Steckertyp F-Typ 950 bis 2150 MHz Eingangsfrequenz - 65 bis -25 dBm Signaleingangspegel 22KHz Bandschaltersteuerung 13V/18V, IMax 400mA LNB-Versorgung Demodulationstyp QPSK,8PSK,16APSK,32APSK Symbolrate 2<Rs<45Mband (SCPC/MCPC) DVB-T/T2/C-EINGANG/DEMODULATION Steckertyp Weiblicher Typ 48 bis 862 MHz Eingangsfrequenz - 79,5 dBm (MAX) Signaleingangspegel...
- Seite 23 Englisch HDMI-Ausgangsanschluss Format HDMI 1.4 AV-Eingangsschnittstelle Steckertyp 3,5-mm-Klinkenstecker CVBS Video Eingang Stereo-Audio-L/R-Eingang Audioeingang AUDIO-/VIDEOVERARBEITUNG MPEG-2 MP@HL, MPEG-1 Dekodierung, MPEG-4 ASP@L5 HD- Video-Dekomprimierung Auflösung, H.264 MP&HP@L4, H.265/ HEVC, HW-JPEG-Dekodierung Auflösungsrate PAL-25-Rahmen bei 720 x 576, NTSC-30- Rahmen bei 720 x 480 Unterstützt die Konvertierung für verschiedene Signalkompatibilität Videoformate...
- Seite 24 Adapter AUSGANG: DC12V/1,2A, EINGANG: 100~240VAC 50/60Hz (Will unterliegen der tatsächlichen Konfiguration) Energieverbrauch Max. 10W PHYSIKALISCHE EIGENSCHAFTEN Größe (B x T x H) 17 x 12 x 4 (cm). 1 kg Nettogewicht...
- Seite 25 Englisch 5. FEHLERBEHEBUNG Was zu tun Problem Mögliche Ursachen Überprüfen Sie, ob das Der Netzschalter ist nicht Keine Displaybeleuchtung Gerät eingeschaltet ist. eingeschaltet. Kein Strom mehr hoch Batterien Sogar am Adapter Kein Ton bzw Bild, aber die AV IN-Buchse einfügen, aber Frontblende Ziehen Sie das AV-IN-Kabel heraus kein Videoeingang...
- Seite 26 Das System ist Überprüfen Sie den in Ihrem System über SCART angeschlossen AV-Ausgang Nr festgelegten UHF-Kanal und stimmen Bild (Video) Kabel und Fernseher ist Sie den UHF-Kanal richtig ab. nicht im AV-Modus. Leerer Akku Sogar am Adapter Der Schlüssel ist nicht Stellen Sie sicher, dass sich zwischen der Arbeiten Schlüsselblöcke...
