Montageanleitung
homeBox NX12 Verteilerfeldbox
Die homeBox NX12 ist die moderne Schnittstelle zwischen dem Gebäudenetz (NE4) und dem Wohnungsnetz (NE5). Die
homeBox NX12 ist mit 12 Ports, die Variante NX24 mit 24 Ports zur Aufnahme von Keystone-Modulen (LC Duplex, RJ45,
Koax) ausgestattet. Glasfaser, LAN- und Koaxialanschlüsse können an den Ports beliebig kombiniert werden.
Bestellinformationen
Bestellnr.:
HW-NX12BASIC01
Bezeichnung:
homeBox NX12 Verteilerfeldbox
Maße:
ca. 246 x 46 x 110 mm

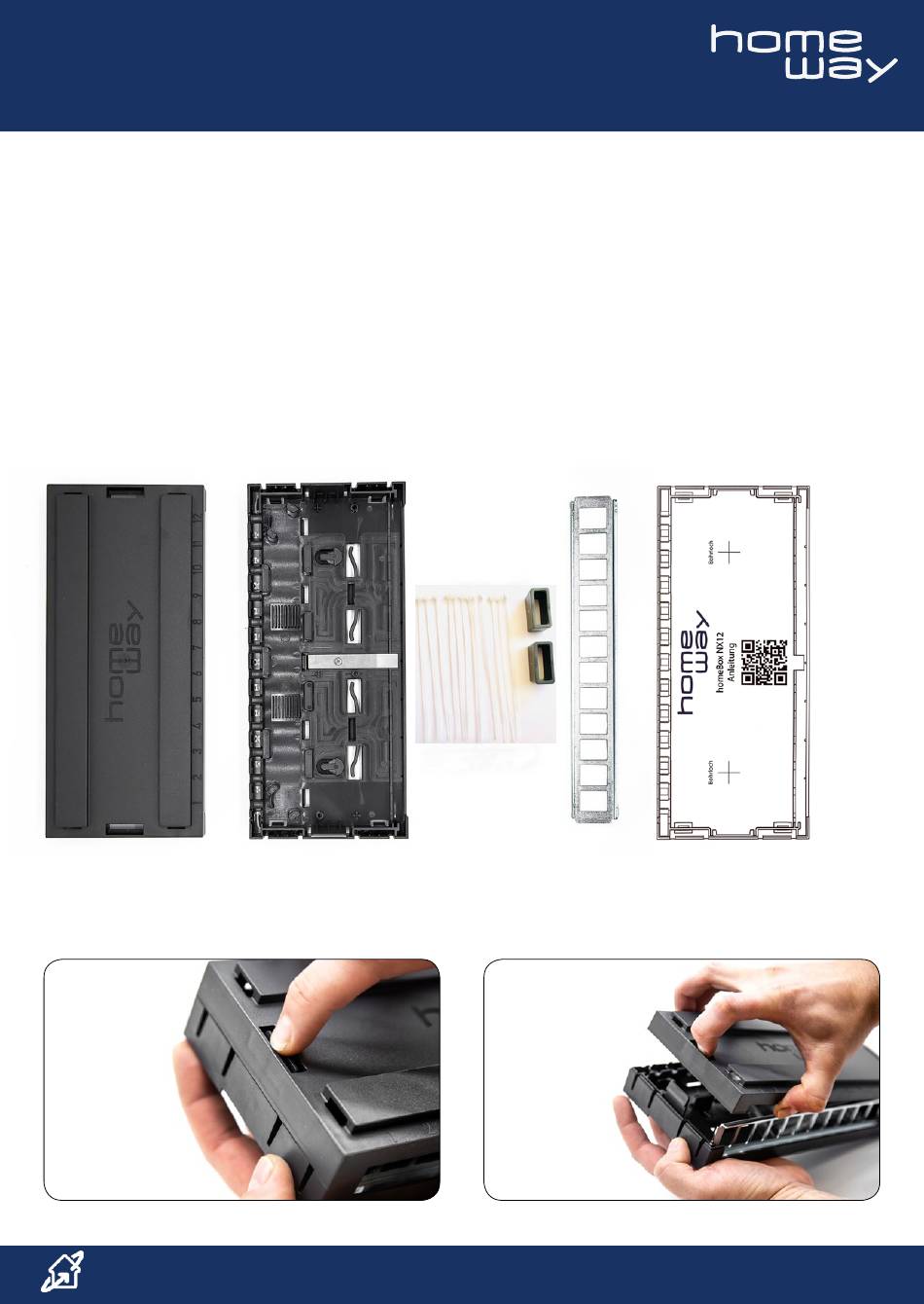

2. Lieferumfang
homeBox NX12 (2-teilig), 12 x Kabelbinder, 2 x Verbindungselemente, Aufnahmeschiene, Bohrschablone
Abb. Lieferumfang
3. homeBox vorbereiten
homeBox öffnen durch Eindrücken an den seitlichen Rastnasten und Deckel abnehmen.
Abb. Rastnase eindrücken
homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg
09568-7879-30 | info@homeway.de
1. Benötigte Werkzeuge und mögliches Zubehör
•
Spitzzange, Schraubendreher
•
Keystone-Modul (HW-MVFKS1)
•
Keystone Adapter Koaxial erdungsfähig (HW-KEYADKOAX) oder
•
Keystone Adapter Koaxial mit Koaxkupplung (HW-KEYKOAXSET)
•
Keystone Adapter LC/APC Duplex (HW-KEYADLCAPC)
•
Duplex-Kupplungen (HW-2XLCAPCKRW, HW-2XLCAPCKGN)
•
GREENforMEDIA (HW-KGMH-F1, HW-KGMH-F35)
•
Glasfaserkabel (HW-OFGK1-F1, HW-OFGK1-F5)
•
Cable Kit (HW-OFCKV1Lxxx)
Abb. Deckel abnehmen
Seite 1
Werbung
Verwandte Anleitungen für Homeway homeBox NX12
Inhaltszusammenfassung für Homeway homeBox NX12
- Seite 1 Die homeBox NX12 ist die moderne Schnittstelle zwischen dem Gebäudenetz (NE4) und dem Wohnungsnetz (NE5). Die homeBox NX12 ist mit 12 Ports, die Variante NX24 mit 24 Ports zur Aufnahme von Keystone-Modulen (LC Duplex, RJ45, Koax) ausgestattet. Glasfaser, LAN- und Koaxialanschlüsse können an den Ports beliebig kombiniert werden.
- Seite 2 Unterteil je nach Bausubstanz (Verteiler / Aufputz / Hutschiene / Gitterlochbleck) befestigen. Abb. Aufputzmontage, Bohrschablone verwenden Abb. Montage im Multimediaverteiler Abb. Hutschienenmontage Abb. Vorbereitung Montage auf Gitterlochblech Abb. Montage auf Gitterlochblech mit zwei Blechschrauben homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 2 09568-7879-30 | info@homeway.de...
- Seite 3 16 Crimpspleiße. Abb. Glasfaserüberlänge einwickeln Abb. Glasfaser mit Kabelbinder fixieren Abb. Glasfaserzugang mit Kabelbinder fixieren Abb. Glasfaseranschlüsse zunächst seitlich ablegen Hinweis: Glasfaser NICHT knicken! homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 3 09568-7879-30 | info@homeway.de...
- Seite 4 Abb. GREENforMEDIA Kabel in die Kabeleinführung Abb. GREENforMEDIA Kabel mit Kabelbinder befestigen positionieren Abb. Frontansicht Keystone-Modul fertig montiert Abb. Keystone Adapter Koaxial einsetzen (Koaxialteil des GREENforMEDIA Kabels vorher anschließen laut separater Montageanleitung) homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 4 09568-7879-30 | info@homeway.de...
- Seite 5 Gehäuses) ausgerichtet werden links ausrichten Die vorbereiteten Schritt 2 Schritt 1 LC/APC-Stecker special mit Gehäuse komplettieren Hülse und Gehäuse müssen bündig sein Abb.: LC/APC Steckergehäuse anbringen Abb.: Verriegelung anbringen homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 5 09568-7879-30 | info@homeway.de...
- Seite 6 Montageanleitung homeBox NX12 Verteilerfeldbox Abb. Keystone Adapter LC/APC Duplex einsetzen Abb. LC/APC Duplex-Kupplung vorbereiten Abb. LC/APC Duplex-Kupplung Stabschutzkappen Abb. LC/APC Duplex-Kupplung vollständig vorbereitet entfernen homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 6 09568-7879-30 | info@homeway.de...
- Seite 7 Abb. LC/APC Duplex-Kupplung in Keystone Adapter einstecken einstecken und einrasten Abb. Anschlussfertig konfektionierte homeBox mit 1 x Keystone-Modul, 1 x Keystone Adapter Koaxial und 1 x Keystone Adapter LC/APC Duplex homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 7 09568-7879-30 | info@homeway.de...
- Seite 8 9. Oberteil des Kunststoffgehäuses mit dem Unterteil verschließen Abb. Oberteil aufsetzen Abb. Oberteil einrasten 10. Beispielbestückung Abb. Beispiel einer typischen Vollbelegung der homeBox NX12 11. Weitere Optionen: Kaskadierbar durch Einsetzen der Verbindungselemente oder durch stapeln mehrerer homeBoxen. homeway GmbH | Liebigstraße 6 | 96465 Neustadt/Coburg Seite 8 09568-7879-30 | info@homeway.de...
