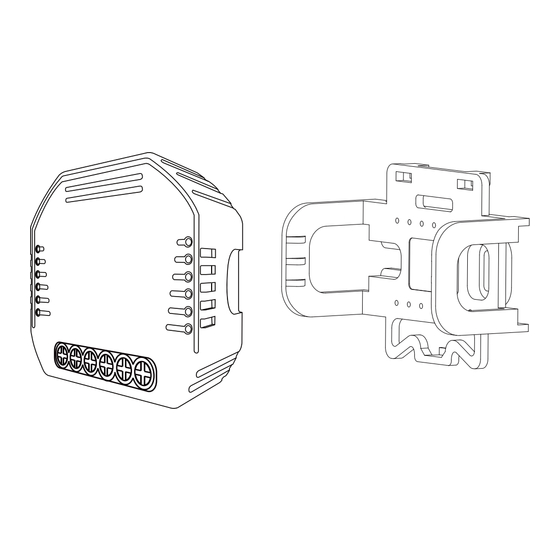

Moes Zigbee 3.0 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für Zigbee 3.0:
- Gebrauchsanweisung (14 Seiten) ,
- Gebrauchsanweisung (22 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Moes Zigbee 3.0
Inhaltszusammenfassung für Moes Zigbee 3.0
- Seite 1 HOME, SMART MOES HOME Gebrauchsanweisung Intelligentes Dimmer-Modul Zigbee 3.0 Deutsch...
- Seite 2 Globaler internationaler Einsatz, wann immer und wo immer Sie sind, All-in-one Mobile App Timer einplanen Sprachsteuerung - Sprachsteuerung - Gemeinsame Nutzung Zusammenarbeit mit Zusammenarbeit mit von Geräten Google Home Amazon Alexa Irgendwo ZigBee-Netz ZigBee Nabe Hausinterner Betrieb vor Ort Router Sprachsteuerung Reset-Schalter Deutsch...
- Seite 3 Reset-Schalter Befestigungsklammer Schritt 1 Schalten Sie den Schutzschalter aus und verwenden Sie den Stromtester, um den Strom zu prüfen. Vergewissern Sie sich vor der Verkabelung, dass der Schutzschalter ausgeschaltet ist. Achtung! Bitte unterbrechen Sie die Stromversorgung, bevor Sie das Gerät installieren oder entfernen, um irreversible Schäden am Gerät durch den elektrischen Strom oder unvorhersehbare Probleme wie das Blinken der Lampe zu vermeiden.
- Seite 4 Schritt 2 Entfernen Sie den alten Schalter Schritt 3 Nehmen Sie den Schalter ab und ziehen Sie ihn von der Wand weg. Identifizieren Sie das Netz-/Lastkabel (Hinweis: Die Farbe Ihres Kabels kann sich von der in der Anleitung angegebenen Farbe unterscheiden). Prüfen Sie, ob der Strom ausgeschaltet ist.
- Seite 5 INSTALLATION Warnungen: 1. Die Installation muss von einem qualifizierten Elektriker in Übereinstimmung mit den örtlichen Vorschriften durchgeführt werden. 2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. 3. Halten Sie das Gerät von Wasser, Feuchtigkeit oder heißer Umgebung fern. 4.
-
Seite 6: Technische Daten
TECHNISCHE DATEN Modell MS-105Z Produkttyp Smart Dimmer Module Spannung 90-250V AC 50/60Hz Maximale Leistung 75W 110V / 150W 220V Drahtloses Protokoll ZigBee 3.0 Betrieb Temp. -10ºC - +40ºC Gehäuse Temp. Tc: +80ºC (Max.) Abmessungen (BxTxH) 52x47x18 mm IP-Bewertung IP20 VERKABELUNGSDIAGRAMM 1. - Seite 7 2. Ohne Schalter Licht 3. Mit 2-Wege-Schalter Licht 2-Wege-Schalter Deutsch...
-
Seite 8: Verdrahtungsanweisungen Und -Diagramme
Verdrahtungsanweisungen und -diagramme Schalten Sie die Stromzufuhr ab, bevor Sie elektrische Installationsarbeiten durchführen. Schließen Sie die Drähte gemäß dem Schaltplan an. Setzen Sie das Modul in die Anschlussdose ein. Schließen Sie die Stromversorgung an und befolgen Sie die Anweisungen zur Konfiguration des Schaltmoduls. Anmerkungen: Halten Sie Ihr Smartphone bei der Konfiguration in die Nähe des Schaltmoduls, und stellen Sie sicher, dass Sie mind-... -
Seite 9: Vorbereitung Für Den Gebrauch
Schalten Sie das Gerät 10 Mal ein, bis der Piepser auf dem Modul kontinuierlich ertönt. Vorbereitung für den Gebrauch MOES-App herunterladen Die MOES App ist viel kompatibler als die Tuya Smart/Smart Life App und funktioniert auch für die Steuerung von Szenen durch Siri, Widgets und Szenenempfehlungen als völlig neuer, maßgeschneiderter Service. - Seite 10 Verifizierungscode einholen Rufen Sie die Schnittstelle “Registrieren/Anmelden” auf; tippen Sie auf “Registrieren”, um ein Konto zu erstellen, indem Sie Ihre Telefonnummer eingeben, um einen Verifi- zierungscode zu erhalten, und “Passwort festlegen”. Wählen Sie “Anmelden”, wenn Sie bereits ein MOES-Konto haben. Deutsch...
- Seite 11 Reset-Schalter Zigbee Link/Reset: Hinweis: Dieses intelligente Schaltermodul kann nur mit einem Reset-Schalter verwendet werden. Nachdem die Verdrahtung des Schaltmoduls abgeschlossen ist, drücken Sie die Rücklauftaste 10 Mal (halten Sie das Zeitintervall nicht zu kurz), bis der Piepton kontinuierlich und schnell als Di-Di-Di... für den Kopplungsmodus ertönt. Deutsch...
- Seite 12 ZipBee Link Methode eins: Scannen Sie den QR-Code, um den Netzwerkführer zu öffnen. ⑴ ⑵ Bitte schließen Sie das Scannen Sie den QR-Code Gerät entsprechend dem Konfigura- tionsprozess an. Deutsch...
-
Seite 13: Anmerkung
ZipBee Link Methode zwei: Öffnen Sie die App, wählen Sie “+” oben rechts, wählen Sie “Switch (Zigbee)”, um ein Gerät hinzuzufügen, und wählen Sie das richtige Gateway, um die Verbindung herzustellen. Anmerkung: Stellen Sie sicher, dass Sie einen Zigbee-Gateway-Hub erfolgreich angeschlossen haben. Deutsch... - Seite 14 Confirm das Zigbee-Schaltmodul piept schnell. (zweimal pro Sekunde). Deutsch...
- Seite 15 Der Verbindungsaufbau dauert je nach Netzbedingungen etwa 10-120 Sekunden. Deutsch...
- Seite 16 Wenn die Kopplung abgeschlossen ist, wird der Zigbee-Schalter in der App angezeigt, und Sie können den Gerätenamen nach Ihrem Geschmack ändern. Deutsch...
-
Seite 17: So Verbinden Sie Intelligente Geräte Mit Amazon Alexa
So verbinden Sie intelligente Geräte mit Amazon Alexa 1. Starten Sie die MOES-App, melden Sie sich bei Ihrem Konto an und stellen Sie sicher, dass Smart Devices in der Geräteliste aufgeführt ist. 2.Minimieren Sie die MOES-App, starten Sie dann die... - Seite 18 5. Aktivieren Sie MOES Smart Skill und melden Sie sich dann in Ihrem MOES-Konto an, um die Einrichtung Ihres Kontos abzuschließen. 6. Sobald Ihr Konto erfolgreich verknüpft wurde, bitten Sie Alexa, Geräte zu suchen. Nach einer 20-sekündigen Suche wird Alexa alle verfügbaren Geräte anzeigen...
-
Seite 19: So Verbinden Sie Intelligente Geräte Mit Google Home
7. Auf der Smart Home-Seite können Sie Ihre Geräte in verschiedene Kategorien einteilen. Ihre MOES APP ist nun mit Alexa gekoppelt. Jetzt können Sie Ihre Smart Devices über Alexa steuern. So verbinden Sie intelligente Geräte mit Google Home 1. Starten Sie die Google Home-App und stellen Sie sicher, dass der Google Home-Lautsprecher installiert ist. - Seite 20 Control" im Menü. 3. Nach erfolgreicher Verknüpfung Ihres Kontos können Sie in der Google Home App alle Ihre intelligenten Geräte aus Ihrem MOES App-Konto sehen. Sie können für jedes Gerät Räume zuweisen. 4. Jetzt können Sie Google Home verwenden, um Ihr Smart-Gerät zu steuern, Sie können sagen wie.
-
Seite 21: Main Switch
Schalters zu Ihrer MOES-App vor der Assoziierung erfolgre- ich finanziert haben. 1.Fügen Sie per WiFi einen weiteren Smart Switch zur gleichen MOES App hinzu. (Wenn bereits ein Smart Switch zur App hinzugefügt wurde, gehen Sie einfach zum nächsten Schritt). Hinweis: Es ist nicht notwendig, den neu hinzugefügten Schalter mit dem Licht zu verdrahten, nur L und N sind für... - Seite 22 2.Dann sehen Sie zwei Geräte in der App und klicken Sie auf den Hauptschalter (wie ein Mehrfachschalter, siehe unten), indem Sie den nächsten Vorgang starten. 3.Klicken Sie auf in der oberen rechten Ecke und wählen Sie “Multi-Control Association”, und klicken Sie dann auf “+”...
- Seite 23 4.Wählen Sie den intelligenten Schalter, der mit einem anderen intelligenten Schalter verbunden werden soll, der über die Funktionen EIN/AUS und Helligkeitseinstellung verfügt. Hinweis: Bitte stellen Sie sicher, dass der zugehörige Dimmschalter das gleiche Protokoll wie der Originalschalter hat. Deutsch...
- Seite 24 5.Dann kehren Sie zur vorherigen Seite zurück. Dort sehen Sie zwei Elemente, das eine ist Ihr Hauptschalter, das andere ist das, das Sie soeben zugeordnet haben. Hinweis: Bitte stellen Sie sicher, dass der zugehörige Schalter aktiviert ist. 6.Jetzt können Sie Ihr Licht mit zwei Schaltern steuern, ohne eine weitere Taste im selben Schalter für die Mehrfachs- teuerung zuzuordnen.
- Seite 25 SERVICE Wir danken Ihnen für Ihr Vertrauen und Ihre Unterstützung für unsere Produkte. Wir bieten Ihnen einen zweijährigen sorgenfreien Kundendienst (Frachtkosten nicht inbegriffen), bitte ändern Sie diese Garantiekarte nicht, um Ihre legitimen Rechte und Interessen zu schützen. Wenn Sie Service benötigen oder Fragen haben, wenden Sie sich bitte an den Händler oder an uns.
-
Seite 26: Recycling Informationen
RECYCLING-INFORMATIONEN Alle Produkte, die mit dem Symbol für die getrennte Sammlung von Elektro- und Elektronik-Altgeräten (WEEE-Richtlinie 2012/19 / EU) gekennzeichnet sind, müssen getrennt vom unsortierten Siedlungsabfall entsorgt werden. Um Ihre Gesundheit und die Umwelt zu schützen, müssen diese Geräte an den dafür vorgesehenen Sammelstellen für Elektro- und Elektronikgeräte entsorgt werden, die von der Regierung oder den lokalen Behörden. -
Seite 27: Garantiekarte
GARANTIEKARTE Informationen zum Produkt Produktname_________________________________________ Produkttyp____________________________________________ Kaufdatum____________________________________________ Gewährleistungsfrist___________________________________ Händler-Informationen_________________________________ Name des Kunden_____________________________________ Telefon Kunde________________________________________ Adresse des Kunden___________________________________ ______________________________________________________ Aufzeichnungen zur Wartung Datum des Ursache des Störung Hauptartikel Scheiterns Problems Inhalt Deutsch... - Seite 28 Vielen Dank für Ihre Unterstützung und Ihren Einkauf bei uns Moes, wir sind immer hier für Ihre volle Zufriedenheit, nur fühlen sich frei, um Ihre große Shopping-Erlebnis mit uns zu teilen. Wenn Sie irgendeinen anderen Bedarf haben, zögern Sie bitte nicht, uns zuerst zu kontaktieren, wir werden versuchen, Ihren Bedarf zu decken.
- Seite 29 EVATOST CONSULTING LTD Address: Suite 11, First Floor, Moy Road Business Centre, Taffs Well, Cardiff, Wales, CF15 7QR Tel: +44-292-1680945 Email: contact@evatmaster.com AMZLAB GmbH Laubenhof 23, 45326 Essen Made In China Manufacturer: WENZHOU NOVA NEW ENERGY CO.,LTD Address: Power Science and Technology Innovation Center, NO.238, Wei 11 Road, Yueqing Economic Development Zone, Yueqing, Zhejiang, China Tel: +86-577-57186815...
