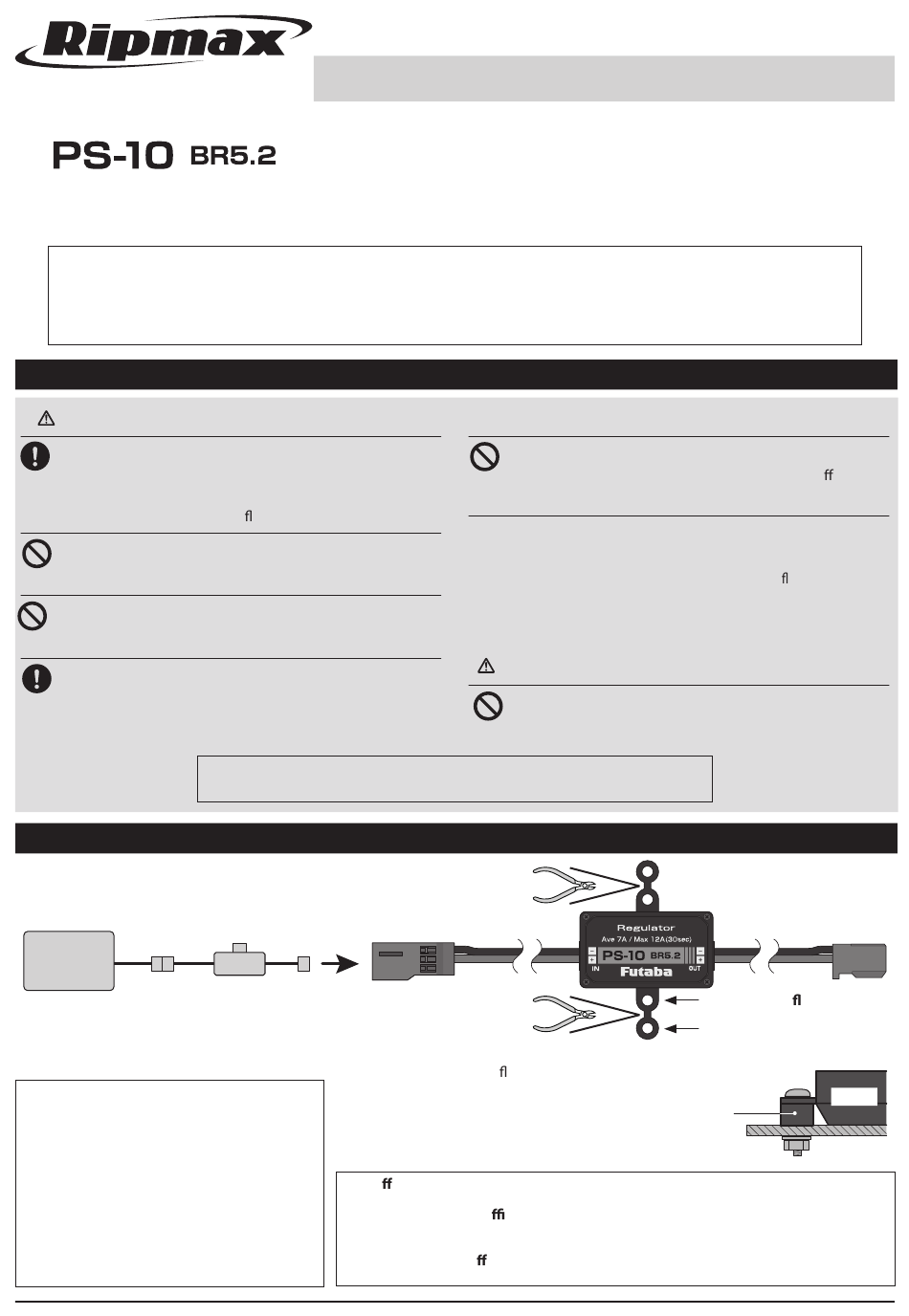

Ripmax PS-10 BR5.2 Bedienungsanleitung

Regler für Empfänger
BEDIENUNGS-
ANLEITUNG
• Nur für 2.4GHz Systeme (Benutzen Sie den PS-10 für keine anderen Systeme als 2.4GHz Systeme.)
• Nutzen Sie den PS-10 zwischen einem Akku und einem Empfänger. Er kann nicht zwischen einem Empfänger und
einem Servo genutzt werden.
• Nutzen Sie den PS-10 für max. 5 Standardservos. Die Maximalanzahl der Servos welche angeschlossen werden
können, hängt von dem Servo selbst ab und den herrschenden Bedingungen. Nutzen Sie den PS-10 immer
innerhalb der für den PS-10 vorgesehenen Stromangaben im Datenblatt.
WARNUNG
Sollten Sie einen Hauptschalter verwenden, verbauen
Sie ihn immer zwischen Akku und dem PS-10.
• Wenn Sie den Schalter zwischen PS-10 und dem Empfänger
verbauen wird dies zu einer Entladung des Akkus führen, da
immer etwas Strom in den PS-10 ießt, auch wenn er aus ist.
Verbinden Sie den PS-10 nicht gleichzeitig mit
anderen Reglern oder Akkus.
• Mehrfachverbindungen können zu Rauchentwicklung, Feuer
und Schäden führen.
Verbinden Sie den Akku niemals verpolt herum.
• Eine verpolte Verbindung kann zu Rauchentwicklung,
Feuer und Schäden führen.
Befestigen Sie den PS-10 immer sicher am Rumpf des
Flugzeuges oder Helikopters.
• Sollte sich die Verbindung durch Stöße oder Vibrationen
lösen, wird eine Steuerung unmöglich, und es kann zu
einem Absturz kommen.
LiFe/LiPo
Akku
6.6V~11.1V
(Akku-Nennspannung)
[PS-10 BR5.2 Datenblatt]
(Regler für Empfänger)
• Hauptanwendungsgebiet: Stromversorgung
für 4.8V Empfänger und Servos
• Eingangsspannungsbereich: 6.0V~12.6V
• Ausgangsspannung: 5.2V
• Nenn-Ausgangstrom: 7A (Max. 12A/30sec)
• Betriebstemperatur liegt zwischen: -10~+45°C
• Aufbewahrungstemperatur liegt zwischen:
-20~+60°C
• Maße: 35,6x20,5x10mm
• Gewicht: 14,9g
Bitte lesen Sie diese Anleitung vor Gebrauch Ihres neuen PS-10 gründlich durch, um den Regler
korrekt und sicher nutzen zu können. Bewahren Sie diese Anleitung danach gut auf.
Danke, dass Sie sich zum Kauf eines PS-10 Reglers für Empfänger entschieden haben.
Wenn Sie einen gewöhnlichen 4.8V Nennspannung-Empfänger verwenden möchten sowie
4,8 V (Nennspannung) Servos an einer 2-3S LiFe- oder 2-3S Lipo-Spannungsversorgung,
dann können Sie die Empfänger- und Servospannung auf 5.2V herunter regeln indem Sie
den PS-10 zwischen Akku und Empfänger schalten.
Sicherheitshinweise
Ripmax Ltd. ist nicht haftbar zu machen für Schäden, etc. welche durch die
Verwendung mit anderen Produkten als denen von Ripmax Ltd. entstehen.
Eingangsspannung
Schalter
Kühle ekt:
Das Aluminiumgehäuse wird als Kühlkörper genutzt, so dass es die
entstehende Hitze e zient abstrahlen kann. Verbauen Sie den PS-10 so, das
dass Aluminiumgehäuse frei liegt . Wenn der PS-10 so am Rumpf montiert wird
das dass Aluminumgehäuse nach unten zeigt und in Schwämme gepackt wird
etc., geht der Kühle ekt verloren und der Regler kann die angegebenen
Leistungen nicht erbringen.
Wickeln Sie den PS-10 nicht in Schwämme o.ä. ein.
• Ein solches Einwickeln hätte einen Verlust des Kühle ektes zur
Folge und die angegebenen Leistungen könnten nicht erreicht
werden.
Falls das Servo blockiert oder der Nenn- Ausgangsstrom
des PS-10 überschritten wird, arbeiten der Empfänger
und die Servos nicht mehr.
• Wenn eine Schutzschaltung anspringt und den Stromzu uss zum
Empfänger und den Servos unterbindet, wird eine Steuerung unmöglich
und es besteht Absturzgefahr. Wenn die Schutzschaltung aktiviert wurde,
beseitigen Sie bitte den Grund der Überlastung und warten ca. 1 Stunde
bevor Sie das Gerät wieder in Betrieb nehmen.
ACHTUNG
Biegen Sie den Befestigungsflansch nicht unnötig stark.
• Der Flansch könnte brechen.
Verkabelung
*Hier schneiden.
*Hier schneiden.
* Wenn Sie den PS-10 am Rumpf verbauen, benutzen Sie, falls nötig,
den Befestigungs ansch und die Abstandshalter. Schneiden
Sie die Abstandshalter vorher mit einer Zange vom PS-10 ab.
Verbindung zum
Empfänger
Ausgangsspannung: 5.2V
Befestigungs ansch
Abstandshalter
Abstandshalter
PS-10
