BENUTZERHANDBUCH

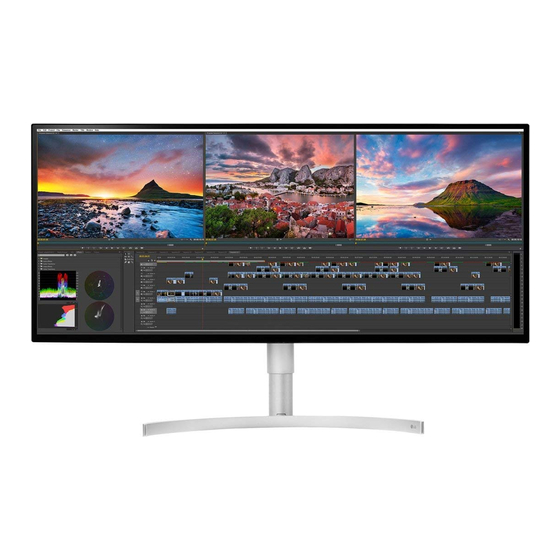

LED LCD-MONITOR
(LED-Monitor*)
* LED-Monitore von LG sind LCD-Monitore mit LED-
Hintergrundbeleuchtung.
Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät
zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
34WK95U
34BK95U
34WK95UP
www.lg.com
Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
Werbung
Verwandte Anleitungen für LG 34WK95U-W.AEU
Inhaltszusammenfassung für LG 34WK95U-W.AEU
- Seite 1 * LED-Monitore von LG sind LCD-Monitore mit LED- Hintergrundbeleuchtung. Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 34WK95U 34BK95U 34WK95UP www.lg.com Copyright © 2018 LG Electronics Inc. Alle Rechte vorbehalten.
- Seite 2 INHALTSVERZEICHNIS LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. LIZENZ ............2 Die Begriffe HDMI und HDMI High-Definition Multimedia Interface INFORMATION: HINWEIS BEZÜGLICH OPEN- sowie das HDMI-Logo sind Marken oder eingetragene Marken von SOURCE-SOFTWARE ........
- Seite 3 • Es wird empfohlen, die mitgelieferten Komponenten zu verwenden. • Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an. • Abbildungen in diesem Dokument zeigen typische Schritte und können möglicherweise vom tatsächlichen Produkt abweichen.
- Seite 4 Beschreibung des Produkts und seiner Tasten Bewegen und Anheben des Monitors Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren Transport zu gewährleisten.
- Seite 5 Installation auf einem Tisch Anpassen der Standhöhe • Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten. Halten Sie den Monitor sicher mit beiden Händen fest, und passen Sie die Höhe an.
- Seite 6 Verwenden des Kensington-Schlosses Installieren der Wandmontageplatte Der Anschluss für das Kensington-Sicherheitssystem befindet sich auf der Unterseite des Monitors. Dieser Monitor erfüllt alle Anforderungen für die Wandmontageplatte bzw. sonstige kompatible Geräte. Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das HINWEIS Kensington-Schloss oder auf der Website http://www.kensington.com.
- Seite 7 Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er möglicherweise herunterfallen, Wandhalterung (mm) 100 x 100 und es kann zu Verletzungen kommen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Standardschraube M4 x L10 Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
- Seite 8 VERWENDEN DES MONITORS DisplayPort-Anschluss Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC an den Monitor. • Die Abbildungen in dieser Anleitung können vom tatsächlichen Produkt abweichen. HINWEIS Drücken Sie auf die Joystick-Taste, wechseln Sie zu Einstellungen Eingang, und wählen Sie dann die •...
- Seite 9 Anschließen an AV-Geräte VORSICHT • Vorsicht bei der Verwendung eines USBGeräts HDMI-Anschluss - Ein USB-Gerät, das mit einem automatischen Erkennungsprogramm installiert wurde oder einen eigenen Treiber verwendet, wird möglicherweise nicht erkannt. HDMI überträgt Video- und Audiosignale von Ihrem AV-Gerät an den Monitor. - Einige USB-Geräte werden möglicherweise nicht unterstützt oder funktionieren nicht korrekt.
- Seite 10 Kopfhöreranschluss Fall 2: HDMI/DP (DisplayPort)-Eingang Schließen Sie Peripheriegeräte über den Kopfhörerausgang an den Monitor an. Mit dem USB IN-Anschluss verbundene Peripheriegeräte können über den PC gesteuert werden. [Verwendung eines USB-C-A-Kabels] HINWEIS Um USB 3.0 zu verwenden, schließen Sie das USB-C-A-Kabel des Monitors an den PC an. •...
- Seite 11 BENUTZEREINSTELLUNGEN HINWEIS • Das OSD-Menü (On Screen Display) Ihres Monitors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden. Aktivieren des Hauptmenüs Drücken Sie die Joystick-Taste auf der Unterseite des Monitors. Bewegen Sie den Joystick auf-/abwärts und nach links/rechts, um die Optionen einzustellen. Drücken Sie ein weiteres Mal auf die Joystick-Taste, um das Hauptmenü...
- Seite 12 Hauptmenüfunktionen Hauptmenü Beschreibung Eingang Legt den Eingangsmodus fest. Ausschalten Ausschalten Der Monitor wird ausgeschaltet. Einstellungen Konfiguriert die Bildschirmoptionen. Verlassen Einstel- Eingang lungen Bildmodus Legt den Bildmodus fest. Verlassen Verlässt das Hauptmenü. Bildmodus Menüeinstellungen Drücken Sie zum Aufrufen des OSD-Menüs auf die Joystick-Taste an der Unterseite des Monitors, und rufen Sie dann das Einstellungen auf. Bewegen Sie den Joystick auf-/abwärts und nach links/rechts, um die Optionen einzustellen.
- Seite 13 Schnelleinstellungen Einstellungen > Beschreibung Schnelleinstellungen Helligkeit Stellt den Kontrast und die Helligkeit des Bildschirms ein. Kontrast Auto Brightness Passt die Bildschirmhelligkeit automatisch an die Umgebungshelligkeit an. Regelt die Lautstärke. Lautstärke HINWEIS • Sie können Stumm / Ton An einstellen, indem Sie die Joystick-Taste im Lautstärke-Menü bewegen. Eingang Einstellungen >...
- Seite 14 [PBP] Einstellungen > Eingang Beschreibung Zeigt die über zwei Eingänge empfangenen Bilder auf einem einzigen Monitor an. Haupteingangsliste Weitere Informationen zu möglichen PBP-Kombinationen finden Sie in der folgenden Tabelle. Subeingangsliste Unteranzeige (Rechts) PBP-Anschluss Eingangsliste Hauptanzeige (Links) Stellt das Bildschirmformat ein. Vollbild Passt die Videoanzeige unabhängig vom eingehenden Videosignal an den PBP-Bildschirm an.
- Seite 15 Anpassung an den zuvor kalibrierten Bildschirm. HINWEIS • Wenn der Bildmodus im DP-Eingang (DisplayPort) verändert wird, kann der Bildschirm möglicherweise flackern oder die Auflösung des PC-Bildschirms beeinträchtigt werden. • Kalibrierung 2 : Installation von LG Calibration Studio aktiviert das Menü.
- Seite 16 [Bildmodus am HDR-Signal] Einstellungen > Bild Beschreibung Anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Lebendig Optimiert den Bildschirm für HRD-lebendige Farben. Standard Optimiert den Bildschirm auf den HDR Standard. Kino Optimiert den Bildschirm für HDR-Videos. Bildmodus HINWEIS • HDR Inhalte werden möglicherweise falsch dargestellt abhängig von den Windows 10 Einstellungen.
- Seite 17 Einstellungen > Bild Beschreibung Helligkeit Stellt den Kontrast und die Helligkeit des Bildschirms ein. Kontrast Auto Brightness Passt die Bildschirmhelligkeit automatisch an die Umgebungshelligkeit an. Schärfe Stellt die Bildschärfe ein. Hoch Optimiert den Bildschirm für kristallklare Bilder. Am besten geeignet für hochauflösende Videos oder Spiele. Optimiert den Bildschirm für komfortables Betrachten mit Bildern im mittleren Bereich zwischen niedrigen und Mittel hohen Modi.
- Seite 18 Einstellungen > Bild Beschreibung Modus 1, Je höher der Gamma-Wert, desto dunkler wird das Bild. Umgekehrt wird das Bild heller, je niedriger der Modus 2, Gamma-Wert ist. Gamma Modus 3 Modus 4 Wenn Sie die Gammaeinstellungen nicht anpassen möchten, wählen Sie Modus 4. Stellen Sie Ihre eigene Farbtemperatur ein.
- Seite 19 Allgemein Einstellungen > Allgemein Beschreibung Sprache Zum Festlegen der Sprache des OSD-Menüs. Spart Energie mithilfe von Helligkeitskompensations Algorythmen. Hoch Spart Energie durch die Verwendung der hocheffizienten SMART ENERGY SAVING-Funktion. Niedrig Spart Energie durch die Verwendung der stromsparenden SMART ENERGY SAVING-Funktion. SMART ENERGY SAVING Deaktiviert die Funktion.
- Seite 20 Einstellungen > Allgemein Beschreibung Wenn das angeschlossene Gerät Deep Color unterstützt, werden Bilder schärfer angezeigt Unterstütztes Format: 4K bei 60 Hz (HDMI ULTRA HD Deep Color : Ein) Farbtiefe/Chroma-Abtastrate Auflösung Bildrate (Hz) 8 Bit 10 Bit YCbCr 4:2:0 YCbCr 4:2:2 59,94 HDMI ULTRA HD Deep Color 3840 x 2160 60,00 YCbCr 4:4:4...
- Seite 21 Einstellungen > Allgemein Beschreibung OSD Sperre Mit dieser Funktion wird die Konfiguration und Anpassung von Menüs deaktiviert. Wählen Sie den USB-Upstream-Kabelanschluss zur Verwendung des USB-Hub des Monitors. Der USB-Upstream funktioniert über den Thunderbolt 3 ( )-Port. USB Upstream USB-C Der USB-Upstream funktioniert über den USB UP-Port. USB-B Die folgende Bildschirminformation wird angezeigt;...
- Seite 22 FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. • Ist das Stromkabel des Monitors eingesteckt? Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. • Leuchtet die Power-LED? Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Ausschalttaste. •...
- Seite 23 Sehen Sie die Meldung Nicht erkannter Monitor, Plug and Play (VESA DDC)-Monitor gefunden? • Haben Sie den Bildschirmtreiber installiert? Installieren Sie den Bildschirmtreiber von unserer Website: http://www.lg.com. • Prüfen Sie, ob die Grafikkarte die Plug and Play-Funktion unterstützt. Kein Ton aus Kopfhörerbuchse.
- Seite 24 TECHNISCHE DATEN Farbtiefe 8-Bit-/10-Bit-Farbtiefe wird unterstützt. Max. Auflösung 3840 x 2160 bei 60 Hz HDMI Empfohlene Auflösung 3440 x 1440 bei 60 Hz Auflösung Max. Auflösung 5120 x 2160 bei 60 Hz USB-C / Thunderbolt 3 ( ) / DP Empfohlene Auflösung 5120 x 2160 bei 60 Hz Nennleistung AC 100 ~ 240 V, 50-60 Hz, 2,3 A Stromquellen Betriebsmodus: 80 W (Typisch)* Stromverbrauch...
- Seite 25 Werksunterstützungsmodus (Preset Mode, PC) HDMI Voreingestellter Modus Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Polarität (H/V) Anmerkungen 640 x 480 31,469 59,94 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 2160 133,16 59,928 PBP (5:9) 1920 x 1080 67,50 2560 x 2160 133,272...
- Seite 26 USB-C / Thunderbolt 3 ( ) / DP Voreingestellter Modus Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Polarität (H/V) Anmerkungen 640 x 480 31,469 59,94 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 2160 133,16 59,928 PBP (5:9) 1920 x 1080 67,50 2560 x 2160...
- Seite 27 HDMI-Timing (Video) Voreingestellter Modus Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) 480p 31,5 720p 1080p 67,5 2160p...
- Seite 28 Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs. Modell Seriennummer...
