Inhaltszusammenfassung für ELEPHANT Grace Line DIY Zaun

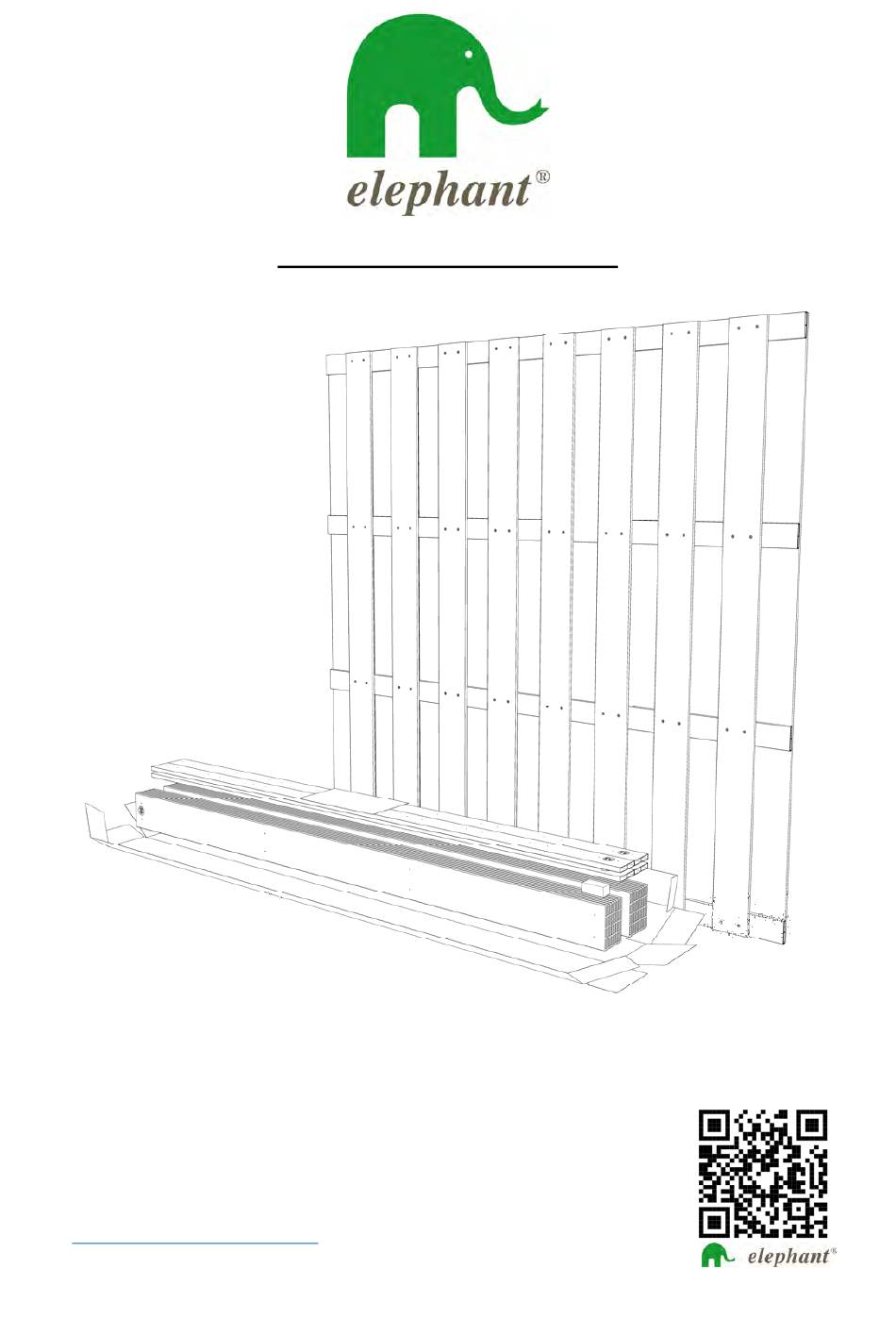

- Seite 1 Montageanleitung Grace Line DIY Zaun - Grundelement Bitte verwenden Sie stets die aktuelle Version dieser Montageanleitung verfügbar auf unserer Website: www.elephant.de / Downloads V.02 - Stand 01/2024...
- Seite 2 2/16 Montageanleitung elephant® Grace Line DIY Zaun...
-
Seite 3: Inhaltsverzeichnis
Zusammenbau Zaunelement ........................6 Übersicht Zaunelement inkl. Montagematerial ..................9 Montage Zaunelement mit Pfosten zum Einbetonieren ............... 10 Montage Zaunelement mit Stellfüßen ....................13 Pflege und Wartungshinweise....................... 14 Entsorgungshinweise ..........................15 Notizen ..............................16 3/16 Montageanleitung elephant® Grace Line DIY Zaun... -
Seite 4: Allgemeine Hinweise
Unversehrtheit. - Wir empfehlen grundsätzlich die Montage mit einbetonierten Pfosten – nutzen Sie unser Systemzubehör, die elephant® Elementzaunpfosten und elephant® T-Beschläge für die unsichtbare Befestigung. - Achten Sie bei den Vorarbeiten auf eine exakt lotrechte Ausrichtung der Pfosten! Wichtig ist der Bodenabstand - der Zaun benötigt eine Bodenluft von mindestens 4 cm. -
Seite 5: Bestimmungsgemäße Verwendung
- Das Zaunelement ist für den privaten Gebrauch bestimmt, eine gewerbsmäßige Nutzung ist nicht vorgesehen. - Aufgrund seines Einsatzzwecks als Sichtschutz erfüllt der Zaun keinerlei Ansprüche an Statik, Lärm- oder Einbruchschutz. - Wir empfehlen grundsätzlich die Montage mit elephant® Elementzaunpfosten und elephant® T- Beschlägen für die unsichtbare Befestigung. Lieferumfang Paketinhalt: 17x WPC Bretter 11,5 x 1,0 cm, Länge 180 cm... -
Seite 6: Zusammenbau Zaunelement
Auf der Vorderseite sind die Löcher in den Brettern vorgesenkt. Verschrauben Sie nun alle 8 Schrauben in den vorgebohrten Löchern. Achten sie auf die korrekte Einstellung des Drehmoments des Akkuschraubers, um ein Überdrehen der Schrauben zu vermeiden. 6/16 Montageanleitung elephant® Grace Line DIY Zaun... - Seite 7 Drehen Sie anschließend das Zaunelement mit 2 Personen vorsichtig auf den Rücken. Kontrollieren Sie noch einmal, daß sich kein Schmutz unter dem Element auf dem Boden befindet, um Kratzer und Beschädigungen zu vermeiden. 7/16 Montageanleitung elephant® Grace Line DIY Zaun...
- Seite 8 Betreten Sie auf keinen Fall jetzt oder später eines der WPC Bretter – Bruchgefahr. Das Zaunelement ist nun fertig zusammengebaut und kann montiert werden. Achten Sie darauf, daß der Zaun ausschließlich mit den passenden Systemkomponenten für elephant® Elementzäune verbaut wird. 8/16 Montageanleitung elephant® Grace Line DIY Zaun...
-
Seite 9: Übersicht Zaunelement Inkl. Montagematerial
Übersicht Zaunelement inkl. Montagematerial 1 Pfostenset besteht aus: 1 T-Beschlagset besteht aus: -1x Alu-Pfosten mit Pfostenkern - 2x Fixierbeschläge (Rundloch) -1x Pfostenkappe Kunststoff - 2x Gleitbeschläge (Langloch) - Befestigungsschrauben 9/16 Montageanleitung elephant® Grace Line DIY Zaun... -
Seite 10: Montage Zaunelement Mit Pfosten Zum Einbetonieren
Tipp: Nutzen Sie eine Holzlatte zur Fixierung des lichten Pfostenabstands. Das lichte Maß beträgt ca. 181,5 cm. Tipp: Füllen Sie den Beton nur bis 5 cm unter die Geländeoberkante – über dem Fundament kann 5 cm später die Grasnarbe weiterwachsen. 10/16 Montageanleitung elephant® Grace Line DIY Zaun... - Seite 11 Setzen Sie nun den Zaun mitsamt den Beschlägen zwischen die Pfosten und richten diesen exakt aus. Tipp: Um die Bodenluft von 4 cm einzuhalten, nutzen sie Abstandshalter aus Holzresten mit einer Stärke von ca. 4 cm. > 4 cm 11/16 Montageanleitung elephant® Grace Line DIY Zaun...
- Seite 12 Wichtig: Die Schrauben in den Langlöchern dürfen nur handfest angezogen werden, damit die Beschläge bei Ausdehnung des Zauns in den Langlöchern gleiten können. Abschließend setzen Sie die Pfostenkappen wieder oben auf die Pfosten auf. 12/16 Montageanleitung elephant® Grace Line DIY Zaun...
-
Seite 13: Montage Zaunelement Mit Stellfüßen
Pfosten auf den Stellfuß geschoben und der Pfostenkern eingeschoben. Richten Sie mit Hilfe einer Wasserwaage die Pfosten exakt aus. Im unteren Bereich ist sehr vorsichtig zu bohren, um ein Abbrechen des Metallbohrers zu verhindern. Die unteren T-Beschläge werden mit den kurzen Schrauben 4,0 x13 mm befestigt. 13/16 Montageanleitung elephant® Grace Line DIY Zaun... -
Seite 14: Pflege Und Wartungshinweise
Küste oder auf sturmbelasteten Anhöhen) sind ggf. die Pfosten mit zusätzlichen Sturmankern zu sichern. - Bitte haben Sie Verständnis, daß eine Windlastberechnung oder ein Standsicherheitsnachweis aufgrund der individuellen Montageeigenschaften ggf. bauseits zu erfolgen hat. 14/16 Montageanleitung elephant® Grace Line DIY Zaun... -
Seite 15: Entsorgungshinweise
- WPC ist als normaler Haushaltsabfall ohne besondere Gefahrstoffe eingeordnet. Angesichts der Menge kann es als „Baumischabfall“ der normalen Entsorgung zugeführt werden. Das Team von elephant wünscht Ihnen viel Freude mit Ihrem neuen Sichtschutzzaun! 15/16 Montageanleitung elephant® Grace Line DIY Zaun... -
Seite 16: Notizen
Notizen 16/16 Montageanleitung elephant® Grace Line DIY Zaun...
