Inhaltszusammenfassung für Crow PowerWave-16

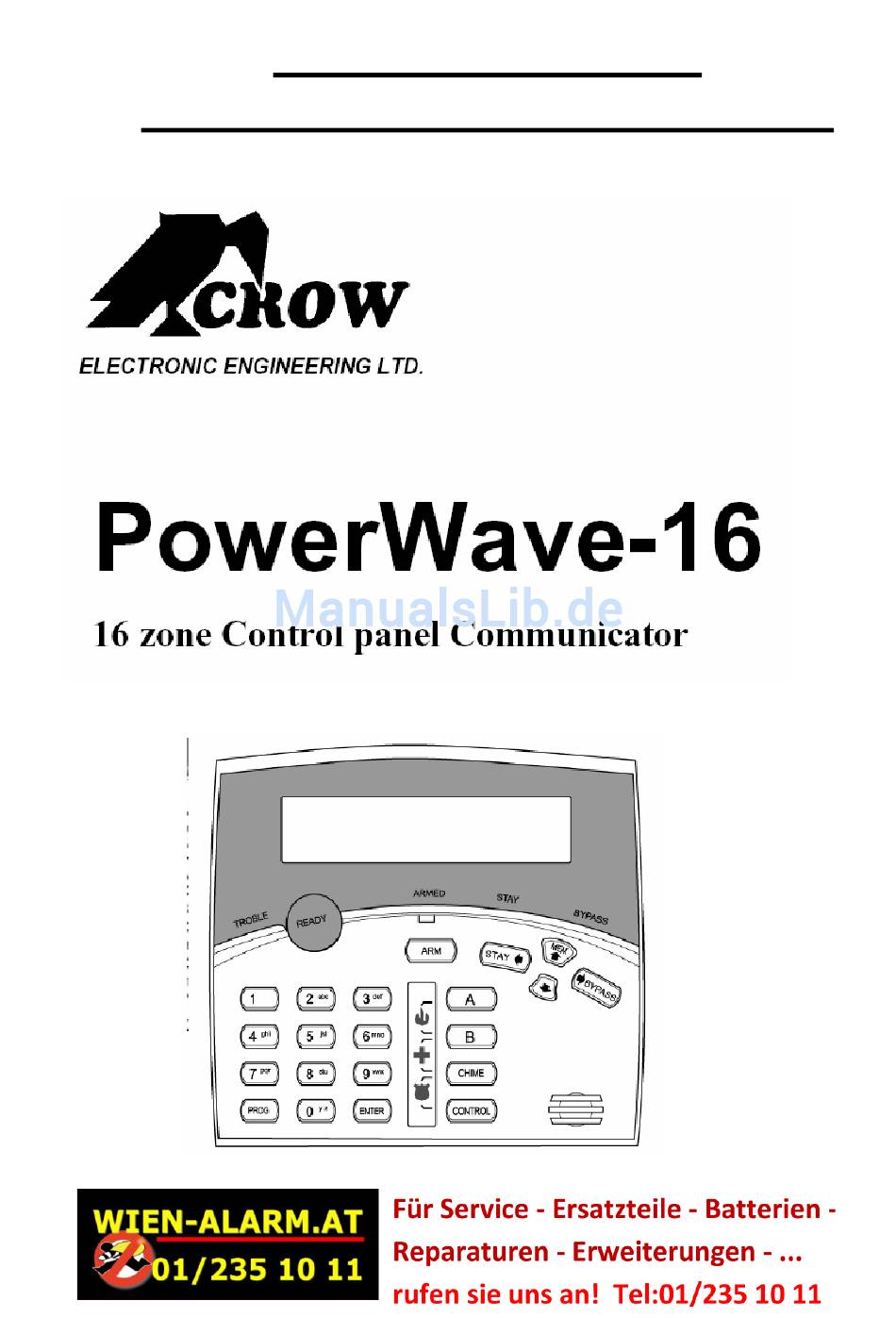

- Seite 1 Bedienungsanleitung für PowerWave 16 Alarmzentrale Version 1.01.05- D © arcom gmbh...
-
Seite 2: Das Powerwave16 Alarmsystem

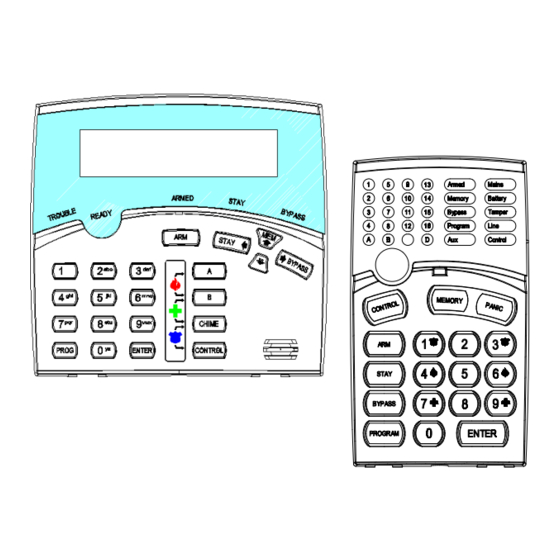

Einleitung Das PowerWave16 Alarmsystem Typische Konfiguration Bedienteil Allgemeine Beschreibung Funktionstasten Alphanumerische Tasten Akustische Signale Indikatoren Anzeigen Display Zusammenfassung der Funktionen Funktionen Das System Schärfen Das System Schärfen im Anwesenheitsmodus (Stay) Partitionen Schärfen Zonen Herausnehmen (Bypass) Tages Modus (Glocke) Zwang System Nachrichten Störungsmeldungen Speicher auslesen Ausgänge Steuern... - Seite 3 LCD Bedienteil LED Armed leuchtet wenn Display, Anzeige von das System komplett ist oder Textmeldungen eine Partition geschärft ist. LED Stay leuchtet wenn LED Trouble leuchtet POWERWAVE 16 System in Internscharf bei Sabotage an der ZONE 1 geschaltet ist. Zentrale, oder bei Meldersabotage LED Bypass leuchtet wenn Melder aus dem System...
-
Seite 4: Systemzustandsanzeigen Led Anzeigen
Funktionstasten Werden benutzt um das System zu schärfen, Funktionen zu schalten und um durch das Display zu scrollen. Alphanumerische Tasten Werden benutzt um Codes einzugeben, Zonenbeschreibungen zum Ändern oder zum Programmieren der Zentrale. Akustische Signale Das Bedienteil gibt verschiedene akustische Signale wieder, ihre Bedeutung kann unter eingesehen werden. Folge Beschreibung Kurzer... - Seite 5 schärfen Entschärft den zu Nur während Ausgangszeit Entschärfen während schärfenden Bereich (muss vom Errichter Ausgangszeit <ARM> während der programmiert werden) Ausgangszeit CODE Stoppt Alarme Entschärfen <ENTER> Entschärft das System CODE Stay Schärfen <STAY> Schärft in Muss vom Errichter (Internscharf) <ENTER> Anwesenheits- programmiert werden Stufe...
-
Seite 6: System Scharf Schalten
<CONTROL> Zum Betreten des Lokalen Beide Tasten gleichzeitig für 2 Bedienteil personalisieren Bedienteil Sekunden gedrückt lassen. <ARM> Programmiermodus <CONTROL> CONTROL halten und mit LCD Hintergrundbeleuchtung STAY die Helligkeit des aufhellen <STAY> LCD Bedienteils erhöhen <CONTROL> CONTROL halten und mit LCD Hintergrundbeleuchtung BYPASS die Helligkeit des abdunkeln <BYPASS>... -
Seite 7: System Bei Anwesenheit Schärfen
Das System zeigt an welche Partition(en) scharf geschaltet werden. Part. Ausgangszeit A – B -- C Nach dem Ende der programmierten Ausgangszeit schaltet sich das System scharf. Part. scharf A – B – C Auf dem Display werden nun für einige Sekunden die geschärften Bereiche angezeigt. Schnellschärfen (muss vom Errichter programmiert werden) Wenn die Option EIN geschaltet ist, können man die dem Bedienteil zugeordneten Partitionen durch Drücken der <ARM>... -
Seite 8: Zonen (Sender, Melder) Aus Dem System Nehmen (Bypass)
Part. Unscharf A – – C Partitionen Schärfen Mit Partitionen hat man die Möglichkeit verschiedene Bereiche völlig unabhängig von einander zu schärfen und zu entschärfen, dies kann nützlich sein um speziell sicherungsbedürftige oder abgelegene Räume oder z.B. Wohnbereiche und Geschäftsräume getrennt schalten zu können. A= Partition A B= Partition B C= Partition C... -
Seite 9: Medizinischer Alarm
<CHIME> und <CONTROL> 2 Sekunden lang gleichzeitig drücken. Medizinischer Alarm <CHIME> und <B> 2 Sekunden lang gleichzeitig drücken. Feueralarm <A> und <B> 2 Sekunden lang gleichzeitig drücken. Zwangcode Wenn man die Berechtigung hat das System unter Zwang zu entschärfen, muss man die Zwangnummer vor seinem eigentlichen Code eingeben, ist ihr Code z.B. - Seite 10 Control Mode - - - 4 - - - - Drückt man die Nummer des zu steuernden Ausgangs, gefolgt von <ENTER>, ändert man den Zustand des Ausgangs. Muss vom Errichter programmiert werden. Benutzer Programmierung und Personalisierung Benutzer Programmiermodus Es gibt 2 Programmierebenen, die Benutzer und die Errichter Programmierebene. Der Errichter kann die Benutzerebene frei schalten, um dem Benutzer die Möglichkeit zu geben, gewisse Programmierungen zu ändern oder hinzuzufügen.
-
Seite 11: Benutzer Löschen
Benutzer mit Zugangsberechtigung zur Benutzerprogrammierebene können Codes ändern, wenn es durch den Errichter genehmigt wurde. Durch drücken von <PROG> BENUTZERNUMMER <ENTER> können Sie in der Programmierebene jede Benutzernummer (2 – 50) ändern oder neue anlegen. Zum Speichern <ENTER> Benutzer 3 Code 56789 Wiederholen Sie den Vorgang für alle Benutzer oder benutzen Sie die die Pfeil Tasten um zum nächsten Benutzer zu springen. -
Seite 12: Zum Ändern Des Datums/ Zeit
Das System hat eine interne Uhr um zeitgesteuertes Schärfen und Entschärfen, Ausgänge zu schalten und zur nachvollziehbaren Speicherung von Events. Zum ändern der Uhrzeit und des Datums muss man sich in der Benutzer- oder Errichter-Programmierebene befinden. Zum Ändern des Datums/ Zeit: <PROG>823<ENTER><1-7><ENTER>... -
Seite 13: Hintergrundbeleuchtung
Nachdem der Ruf eingegangen ist drückt der Benutzer <PROG> 835 <ENTER> um den Errichter die Berechtigung zu geben. Die Zentrale kann nun vom Errichter gesteuert werden. Hintergrundbeleuchtung Die Hintergrundbeleuchtung kann in 16 Stufen angepasst werden, von aus bis maximale Beleuchtung. LCD- Hintergrundbeleuchtung HELLER <CONTROL>... - Seite 14 vorprogrammierten Text wieder. Sollte die Partition A, SCHARF sein, folgt eine Textmeldung, beim Unscharfschalten folgt eine Entsicherungsnachricht. Sollte nur ein DTMF-Modul angeschlossen sein, bedeutet ein langer Ton die Sicherung der Partition A, drei kurze Töne bedeuten Entsicherung der Partition A. Mit der „*“...
- Seite 15 Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung zu melden. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistungen.
