Case CX210 Bedienungsanleitung

Raupenbagger

Vorschau ausblenden

Inhalt

Seite von 41

/ 41
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

ABSCHNITT

ALLGEMEINES

Sicherheit, Allgemeines und Standard-Anzugsmomente.................................1001

Allgemeine Angaben und Spezielle Anzugsmomente .....................................1002

DIESELMOTOR

Ausbau und Einbau des Dieselmotors.............................................................2000

Motorkühler und Hydraulikölkühler ..................................................................2001

Dieselmotor technische Daten ............................................................................... *

Dieselmotor............................................................................................................ *

KRAFTSTOFFANLAGE

Ausbau und Einbau des Kraftstofftanks ...........................................................3001

Kraftstoffsystem ..................................................................................................... *

ELEKTRISCHE ANLADE

Stromkreis, Elektronik und Störungssuche ......................................................4001

Batterietest, Wartung und Anschluß der Hilfsbatterie ......................................4002

Elektronische Hauptsteuerung und Electroniische Dieselmotorsteuerung ......4003

UNTERWAGEN

Ausbau und Einbau der Raupenkette ..............................................................5001

Oberes und unteres Laufrad ............................................................................5003

Antriebskettenrad.............................................................................................5004

Umlenkrolle und Spannungsdämpfer...............................................................5005

KRAFTÜBERTRAGUNGSSYSTEM

Ausbau und Einbau des Getriebemotors für Fahrbewegung...........................6001

Demontage und Zusammenbau des Getriebemotors für Fahrbewegung........6002

Ausbau und Einbau des Schwenkgetriebes ....................................................6003

Demontage und Zusammenbau des Schwenkgetriebes (CX210 - CX230).....6004

Demontage und Zusammenbau des Schwenkgetriebes (CX240)...................6004

UNDERWAGEN-HYDRAULIK

OBERWAGEN-HYDRAULIK

Druckablassen und Reinigen der Hydraulikanlage,

Vakuumpumpe, Entlüften der Bauteile ........................................................8000

Hydraulikdaten, Fehlersuche, Kontrollen und Hydraulikeinstellung.................8001

Ausbau und Einbau des Hydraulikölbehälters .................................................8002

Ausbau und Einbau der Haupthydraulikpumpe und der Steuerpumpe............8003

Ausbau und Einbau des Hauptsteuerventilblocks............................................8004

Ausbau und Einbau der Ausrüstungszylinder ..................................................8005

Ausbau und Einbau der Drehverbindung.........................................................8006

Ausbau und Einbau der Funktions-Steuerventilblöcke ....................................8007

Ausbau und Einbau des Schwenkmotors (CX210 - CX230)............................8008

Ausbau und Einbau des Schwenkmotors (CX240) ..........................................8008

Demontage und Zusammenbau der Hydraulikpumpe .....................................8010

Demontage und Zusammenbau des Steuerventilblocks .................................8011

Demontage und Zusammenbau der Ausrüstungszylindert..............................8012

Demontage und Zusammenbau der Manipulatoren ........................................8013

Demontage und Zusammenbau der Pedallagerböcke ....................................8014

Demontage und Zusammenbau des Sechs-Elektroventil-Blocks ....................8015

Demontage und Zusammenbau des Dämpfers ...............................................8016

Sicherheitsventil...............................................................................................8017

Demontage und Zusammenbau der Drehverbindung......................................8018

CNH

CX210 - CX230 - CX240 RAUPENBAGGER

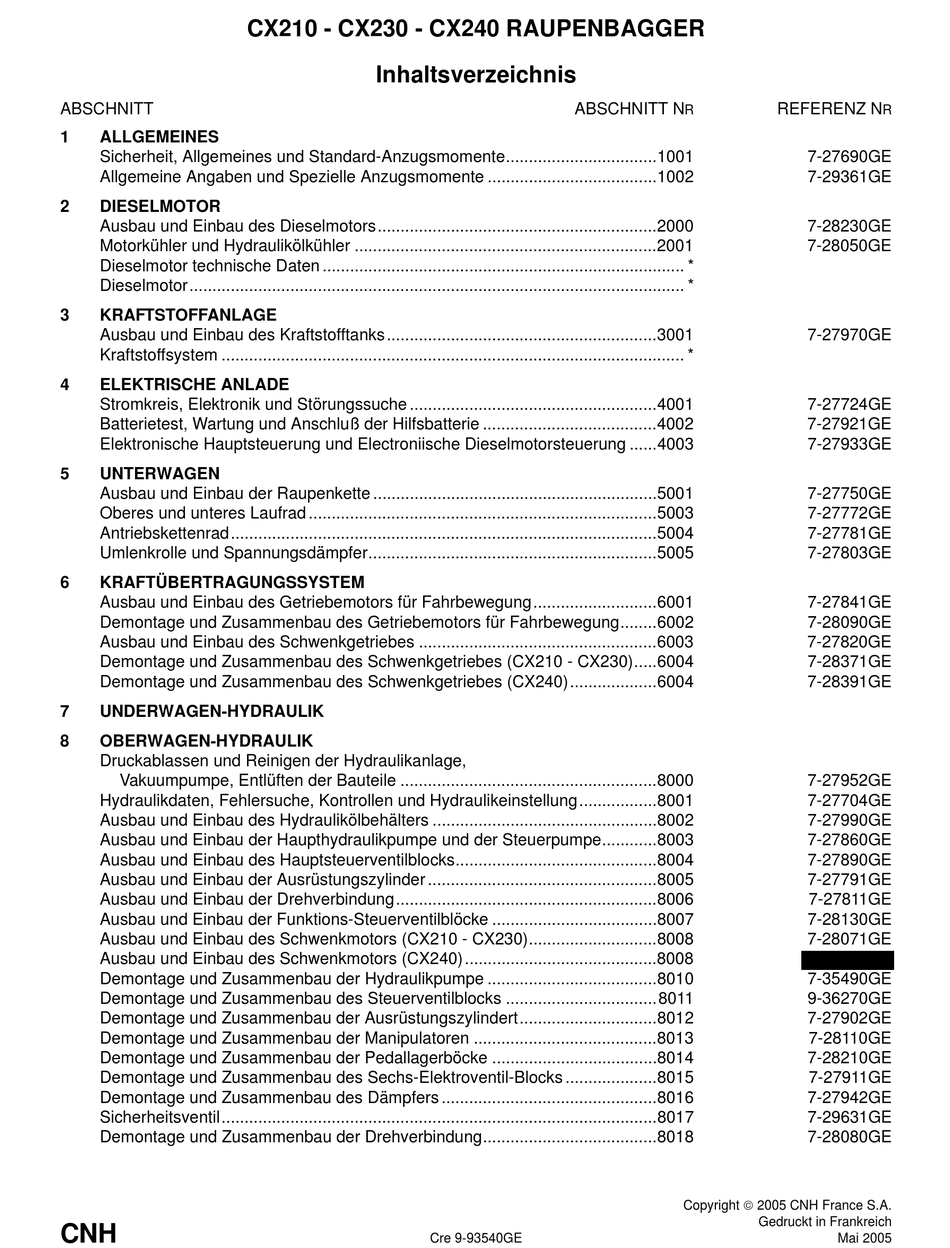

Inhaltsverzeichnis

ABSCHNITT N

Cre 9-93540GE

REFERENZ N

7-27690GE

7-29361GE

7-28230GE

7-28050GE

7-27970GE

7-27724GE

7-27921GE

7-27933GE

7-27750GE

7-27772GE

7-27781GE

7-27803GE

7-27841GE

7-28090GE

7-27820GE

7-28371GE

7-28391GE

7-27952GE

7-27704GE

7-27990GE

7-27860GE

7-27890GE

7-27791GE

7-27811GE

7-28130GE

7-28071GE

7-35490GE

9-36270GE

7-27902GE

7-28110GE

7-28210GE

7-27911GE

7-27942GE

7-29631GE

7-28080GE

Gedruckt in Frankreich

Mai 2005

Inhaltsverzeichnis

Inhaltszusammenfassung für Case CX210

Seite 1 Ausbau und Einbau des Getriebemotors für Fahrbewegung......6001 7-27841GE Demontage und Zusammenbau des Getriebemotors für Fahrbewegung..6002 7-28090GE Ausbau und Einbau des Schwenkgetriebes ............6003 7-27820GE Demontage und Zusammenbau des Schwenkgetriebes (CX210 - CX230)..6004 7-28371GE Demontage und Zusammenbau des Schwenkgetriebes (CX240)....6004 7-28391GE UNDERWAGEN-HYDRAULIK OBERWAGEN-HYDRAULIK Druckablassen und Reinigen der Hydraulikanlage, Vakuumpumpe, Entlüften der Bauteile ............8000...
Seite 2 ABSCHNITT ABSCHNITT N REFERENZ N Demontage und Zusammenbau des Schwenkmotors (CX210 - CX230) ..8019 7-28011GE Demontage und Zusammenbau des Schwenkmotors (CX240).......8019 7-29760GE Hydraulikfunktionen ..................8020 7-28490GE OBERWAGEN Schnellkupplung....................9000 9-93630GE Oberwagen, Schwenkdrehkranz und Gegengewicht........9002 7-27982GE Ausleger, Pendelarm und Löffel...............9003 7-27963GE Sitz und Sicherheitsgurt ...................9004 7-28120GE Kabine und Kabinenausrüstung...............9005...
Seite 3: Sicherheit, Allgemeines Und Standard-Anzugsmomente
Abschnitt 1001 SICHERHEIT, ALLGEMEINES UND STANDARD-ANZUGSMOMENTE Copyright  2000 Case France Gedruckt in Frankreich Case Cre 7-27690GE September 2000 Find manuals at https://best-manuals.com...
Seite 4 1001-2 INHALTVERZEICHNIS ALLGEMEINES ................................. 3 SICHERHEIT................................4 STANDARD-ANZUGSMOMENTE FÜR MUTTERN UND KOPFSCHRAUBEN ............6 Cre 7-27690GE Ausgabe 09-00 Find manuals at https://best-manuals.com...
Seite 5: Reinigung
Dichtungsring trägt, auf Beschädigung Notwendigkeit können vorzeitige Störungen der prüfen. Maschine vermieden werden. Ersatzteile Lager Nur Original-Ersatzteile von CASE verwenden. Für Prüfen, ob sich die Lager ungehindert drehen. Bei zu die Bestellung im Ersatzteilkatalog die korrekte grossem Spiel oder unregelmäßigem Laufverhalten Bestellnummer jedes CASE-Original-Ersatzteils sind die Lager zu ersetzen.
Seite 6 Vorschriften einhal- ten. Sie können sich die Bedienungsanleitun- gen und Wartungsanweisungen bei Ihrem ACHTUNG: Betätigen Sie die Bedienele- Vertragshändler CASE besorgen. mente der Maschine und der Ausrüstung nur vom Fahrersitz aus. Jede andere Methode kann schwere Verletzungen verursachen.
Seite 7 1001-5 ACHTUNG: Tragen Sie Isolierhandschuhe, ACHTUNG: Bei Wartungs- oder Reparaturar- wenn Sie an heissen Teilen arbeiten. beiten an der Maschine achten Sie darauf, dass sich auf dem Werkstattboden, dem Fah- rerhausboden und den Trittstufen kein Öl, ACHTUNG: Legen Sie alles Zubehör auf dem Wasser, Fett oder Werkzeug usw.
Seite 8 1001-6 STANDARD-ANZUGSMOMENTE FÜR MUTTERN UND KOPFSCHRAUBEN Anziehen von Muttern und Kopfschrauben Abwechselnd anziehen, um ein gleichmässiges Anzugsmoment zu erhalten. Die in den nachstehenden Skizzen angegebenen Ziffern entsprechen der Reihenfolge des Anziehens. JS00481A Die Kopfschrauben, die mit Loctite montiert worden sind (suchen Sie beim Ausbau nach weissen Restspuren), müssen mit feinem Öl oder einem geeigneten Lösemittel gereinigt und danach getrocknet werden.
Seite 9 1001-7 Tabelle der Anzugsmomente Falls keine Spezialanweisungen vorliegen, ziehen Sie die Muttern und Kopfschrauben mit den in der nachstehen- den Tabelle angegebenen Werten an. Kennzeichnung der Kopfschrauben (Mass) [mm] Schlüssel [in.] 0,39 0,51 0,67 0,75 0,87 0,95 1,06 1,18 Kopf- schraube [Nm] 19,6...
Seite 10 1001-8 Cre 7-27690GE Ausgabe 09-00 Find manuals at https://best-manuals.com...
Seite 11: Allgemeine Angaben Und Spezielle Anzugsmomente
Abschnitt 1002 ALLGEMEINE ANGABEN UND SPEZIELLE ANZUGSMOMENTE Copyright  2005 CNH France S.A. Gedruckt in Frankreich Cre 7-29361GE Mai 2005...
Seite 12: Inhaltsverzeichnis
1002-2 INHALTSVERZEICHNIS TYP, SERIENNR. UND BAUJAHR DES BAGGERS ....................3 Bagger................................... 3 Dieselmotor ................................3 Seriennummern der Komponenten ........................3 SCHMIERMITTEL ..............................4 Hydraulikflüssigkeit .............................. 4 Getriebeöl für die Organe der Kraftübertragung ....................4 Schmierfette ................................. 4 Motoröl .................................. 5 Ölviskosität/Temperaturbereiche für Motoröle ......................
Seite 13: Typ, Seriennr. Und Baujahr Des Baggers
1002-3 TYP, SERIENNR. UND BAUJAHR DES BAGGERS Bei der Bestellung von Teilen, Anfragen um Auskünfte oder Beistand geben Sie Ihrem CASE-Vertragshändler immer den Typ und die Seriennr. Ihres Baggers an. Geben Sie auf den folgenden Zeilen die verlangten Informationen an: Typ, Seriennr., Baujahr des Baggers und Seriennummern der hydraulischen und mechanischen Komponenten.
Seite 14: Schmiermittel
Kaltes Klima -40°C bis +20°C Hydrauliköl Typ ISO VG 22 Bestellnr. CASE: POHYPF Diese verschiedenen Flüssigkeitssorten müssen mit der Spezifikation CASE übereinstimmen. Getriebeöl für die Organe der Kraftübertragung Für die Organe der Kraftübertragung im Kurbelge- häuse wird Höchstdrucköl verwendet. Höchstdrucköl TYP API GL5 GRADE 80W90 oder ISO VG 150.
Seite 15: Motoröl
1002-5 Motoröl Für Ihren Dieselmotor empfehlen wir das Motoröl CASE Nr. 1. Dieses Öl sorgt unter allen Betriebsbe- dingungen für eine ordnungsgemässe Schmierung des Dieselmotors. Ist das Motoröl CASE Nr. 1 Multiperformance oder Performance nicht erhältlich, ist Öl zu verwenden, das der API/CG/CF-Klassifizierung entspricht.
Seite 16: Kraftstoff
1002-6 Kraftstoff Umweltschutz Der verwendete Kraftstoff muss der Norm D975 der Vor der Durchführung aller Wartungsarbeiten an die- American Society for Testing and Materials (ASTM) ser Maschine und vor dem Wegschütten gebrauchter entsprechen. Flüssigkeiten und Schmiermittel ist stets dem Umweltschutz Rechnung zu tragen. Niemals Öl oder Kraftstoff vom Typ Nr.
Seite 17: Technische Daten
1002-7 TECHNISCHE DATEN Dieselmotor CX210/CX230 CX240 Marke..................... Isuzu ............Isuzu Modell .......................... BB-6BG1T Typ: Viertaktmotor, Wasserkühlung mit oben hängenden Ventilen, Zylinder in Reihe mit Direkteinspritzung (mit elek- tronischer Steuerung) mit Turbokompressor. Zylinderanzahl ........................6 Bohrung und Hub .......................105x125 mm Hubraum........................6494 cm Betriebsbedingungen Leerlauf........................1000 U/min...
Seite 18: Hydraulikanlage
1002-8 Hydraulikanlage Haupt-Hydraulikpumpe CX210/CX230 CX240 Verstellbare Axialkolben-Doppelpumpe. Maximale Pumpenleistung ............2x101 L/min........... 2x212 L/min Hubraum.................. 2x101,5 cm ..........2x97,2 cm CX210 CX230 CX240 Steuer-Hydraulikpumpe Pumpe mit konstanter Leistung. Maximale Pumpenleistung ............22 L/min ......20L/min ....22 L/min CX210/CX230 CX240 Hubraum......................... 10 cm Druckeinstellung Sicherheitsventil des Steuerkreises ................39±1 bar...
Seite 19: Steuerventil
Steuerventil mit fünf Elementen für Pendelarm, Beschleunigung von Ausleger, Schwenkung, Zusatzausrüstung und Fahrbewegung nach rechts. Steuerventil mit vier Elementen für die Beschleunigung von Pendelarm, Löffel, Ausleger und Fahrbewegung nach links. Lasthalteventil für Ausleger und Pendelarm. Schwenkung CX210/CX230 CX240 Axialkolben-Konstantmotor. Automatische Scheibenbremse. Drehzahl des Oberwagens ............12 U/min ..........10,4 U/min Hubraum..................151 cm...
Seite 20: Ausrüstung
1002-10 Ausrüstung CX210/CX230 CX240 Schürfkraft ................14 110 daN ..........17 300 daN Eindringkraft Pendelarm 1,90 m ..............14 500 daN Pendelarm 2,40 m ..............12 560 daN Pendelarm 3,00 m ..............10 050 daN Pendelarm 2,50 m ............................ 15 000 daN Pendelarm 3,10 m ............................
Seite 21: Abmessungen Und Verschleissgrenze Des Kettenaggregats
1002-11 ABMESSUNGEN UND VERSCHLEISSGRENZE DES KETTENAGGREGATS Zahnrad Abmessungen Ø d Ø b Ø c CS01B512 Kenn-Nr. Abmessung (mm) Standard Grenzwert Standard 582,5 Ø b Grenzwert 576,5 Standard Ø c Grenzwert Standard 644,6 Ø d Grenzwert Standard Grenzwert Begrenzungslinie CS01B513 Cre 7-29361GE Ausgabe 05-05...
Seite 22: Umlenkrolle
1002-12 Umlenkrolle Abmessungen Abmessung (mm) CX230 Kenn-Nr. CX210 CX240 Standard Ø a Grenzwert Standard Grenzwert Standard Grenzwert Standard Ø d (Bolzen) Grenzwert 64,5 69,5 Ø a Standard Ø d (Ring) Grenzwert 65,8 70,8 Standard Grenzwert 68,6 73,6 Standard 12,4 15,9...
Seite 23: Obere Laufrolle
1002-13 Obere Laufrolle Abmessungen Kenn-Nr. Abmessung (mm) Standard Ø a Grenzwert Standard Grenzwert Standard Grenzwert Standard Ø d (Bolzen) Ø a Ø d Grenzwert 45,5 Standard Ø d (Ring) Grenzwert 46,8 Standard Grenzwert 82,6 Standard Grenzwert Standard 22,5 Grenzwert CS01B516 Begrenzungslinie CS01B517 Cre 7-29361GE...
Seite 24: Untere Laufrolle
1002-14 Untere Laufrolle Abmessungen Øe Ø a CS01B518 Abmessung (mm) Abmessung (mm) CX230 CX230 Kenn-Nr. Kenn-Nr. CX210 CX210 CX240 CX240 Standard Standard Ø a Ø e (Ring) Grenzwert Grenzwert 65,8 70,8 Standard Standard Grenzwert Grenzwert 68,6 73,6 Standard Standard 23,3...
Seite 25: Kette
1002-15 Kette Øe Øe Øf Øf Øg Øg CS01B520 Abmessung (mm) Abmessung (mm) CX230 CX230 Kenn-Nr. Kenn-Nr. CX210 CX210 CX240 CX240 Standard 34,5 Standard 58,72 58,72 Ø e (Ring) Grenzwert 21,5 Grenzwert 57,5 57,5 Standard Standard 37,3 37,3 Ø f (Ring)
Seite 26: Abmessungen Und Verschleissgrenzen Der Ausrüstungsgelenke
1002-16 ABMESSUNGEN UND VERSCHLEISSGRENZEN DER AUSRÜSTUNGSGELENKE CS01B521 1. Auslegerfuss/Unterwagen Ød CS01B522 Abmessung (mm) CX210 Kenn-Nr. CX240 CX230 Standard Grenzwert Standard 681,5 695,5 Grenzwert 679,5 693,5 Standard 0,5 bis 3 0,5 bis 3 c (a - b) Grenzwert Scheiben Scheiben Standard Ø...
Seite 27: Zylinderfuss Des Auslegers/Unterwagen
1002-17 2. Zylinderfuss des Auslegers/Unterwagen Ød CS01B523 Abmessung (mm) CX210 Kenn-Nr. CX240 CX230 Standard Grenzwert Standard Grenzwert Standard 1 bis 2,5 1 bis 2,5 c (Spiel) Grenzwert Scheiben Scheiben Standard Ø d (Bolzen) Grenzwert Standard Ø d (Ring) Grenzwert 81,5 91,5 3.
Seite 28: Zylinderfuss Des Pendelarms/Unterwagen
1002-18 4. Zylinderfuss des Pendelarms/Unterwagen Abmessung (mm) CX210 Kenn-Nr. CX240 CX230 Standard Grenzwert Standard Ød Grenzwert Standard 0,5 bis 2 0,5 bis 2 c (a - b) Grenzwert Scheiben Scheiben Standard Ø d (Bolzen) Grenzwert Standard Ø d (Ring) CS01B525...
Seite 29: Zylinderfuss Des Löffels/Pendelarm
1002-19 7. Zylinderfuss des Löffels/Pendelarm Abmessung (mm) CX210 Kenn-Nr. CX240 CX230 Standard Ød Grenzwert Standard Grenzwert Standard 0,5 bis 3 0,5 bis 3 c (a - b) Grenzwert Scheiben Scheiben Standard Ø d (Bolzen) CS01B528 Grenzwert Standard Ø d (Ring)
Seite 30: Pleuelstange/Traverse/Zylinderkopf Des Löffels
1002-20 10. Pleuelstange/Traverse/Zylinderkopf des Löffels Abmessung (mm) CX210 Kenn-Nr. CX240 CX230 Standard Grenzwert Standard Grenzwert Standard 1 bis 1,5 1 bis 1,5 c (Spiel) Grenzwert Scheiben Scheiben Standard Øg Grenzwert Standard CS01B531 Grenzwert Standard 0,5 bis 2 0,5 bis 2...
Seite 31: Spezielle Anzugsmomente
1002-21 SPEZIELLE ANZUGSMOMENTE Schraube Schlüssel Anzugsmoment Komponente (Ø) (mm) (Nm) Fahrgetriebemotor 267-312 Kettenrad 267-312 Umlenkrolle 267-312 Obere Laufrolle 521-608 Tragrolle 371-432 Kettenführung 380-443 Platte 300 + 120° 1058-1235 Gegengewicht 1333-1549 468-545 Schwenkungsdrehkranz (Unterwagen) 783-913 468-545 Schwenkungsdrehkranz (Oberwagen) 783-913 521-608 11 * Schwenkgetriebemotor 783-913 12 *...
Seite 32 1002-22 16 18 12 13 CS00E507 CS00E508 CS00E509 CS00E510 CS00E511 Cre 7-29361GE Ausgabe 05-05...
Seite 33 1002-23 CS00E512 CS00E514 CS00E517 CS00E515 CS00E519 CS00E518 CS00E521 CS00E522 CS00E525 CS00E523 Cre 7-29361GE Ausgabe 05-05...
Seite 34: Abmessungen Der Maschine
1002-24 ABMESSUNGEN DER MASCHINE CS01B533 CX210 CX230 CX240 Pendelarme Pendelarme Pendelarme 1,90 m 2,40 m 3,00 m 1,90 m 2,40 m 3,00 m 2,50 m 3,10 m 3,50 m 3,07 m 2,91 m 3,04 m 3,10 m 2,92 m 3,31 m...
Seite 35: Ausbau Und Einbau Des Dieselmotors
Abschnitt 2000 AUSBAU UND EINBAU DES DIESELMOTORS Copyright  2000 Case France Gedruckt in Frankreich Case Cre 7-28230GE September 2000...
Seite 36: Technische Angaben
2000-2 INHALTSVERZEICHNIS TECHNISCHE ANGABEN............................2 ANZUGSMOMENT..............................2 DIESELMOTOR ............................... 3 Ausbau und Einbau.............................. 3 TECHNISCHE ANGABEN Gewicht des Dieselmotors......................Siehe Abschnitt 1002 ANZUGSMOMENT Befestigungsschrauben des Dieselmotors ................Siehe Abschnitt 1002 Cre 7-28230GE Ausgabe 09-00...
Seite 37: Ausbau Und Einbau
2000-3 DIESELMOTOR Ausbau und Einbau SCHRITT 6 SCHRITT 1 CD00J037 Die Beschleunigungsvorrichtung vom Dieselmotor entfernen. JS00163A Den Bagger auf einem flachen und festen Untergrund SCHRITT 7 abstellen. Die Ausrüstung am Boden ablegen. SCHRITT 2 Den Druck aus der Hydraulikanlage und dem Hydraulikbehälter ablassen (siehe Abschnitt 8000).
Seite 38 2000-4 SCHRITT 9 SCHRITT 12 CD00J044 CD00J047 Den elektrischen Anschluß des Wassertemperatur- Die Stromversorgung (1) der Vorglühkerzen lokalisie- fühlers (1) lokalisieren und trennen. ren und trennen. SCHRITT 10 SCHRITT 13 CD00J045 CD00J048 Den elektrischen Anschluß des Kraftstofftemperatur- Die elektrischen Anschlüsse des Starters lokalisieren fühlers (1) lokalisieren und trennen.
Seite 39 2000-5 SCHRITT 14 SCHRITT 16 CD00J040 CD00J042 Die Steckverbinder der elektronischen Stellvorrich- Die elektrischen Anschlüsse des Generators lokali- tung lokalisieren und trennen und den Kraftstoffmen- sieren und trennen. gen-Regelwiderstand trennen. HINWEIS: Falls der Bagger mit einer Klimaanlage SCHRITT 15 ausgestattet ist, die Befestigungen des Kompressors entfernen und den Kompressor vom Dieselmotor ent- fernen.
Seite 40 2000-6 SCHRITT 19 SCHRITT 20 Die Befestigungen vom Dieselmotor entfernen. Wenn der Ausbau des Dieselmotors durch nichts mehr behindert wird, den Dieselmotor vorsichtig HINWEIS: Beim Einbau per Sichtprüfung den anheben und auf einer geeigneten Reparatur-Werk- Zustand der Gummiklötze prüfen und gegebenenfalls bank ablegen.
Seite 41 This as a preview PDF file from best-manuals.com Download full PDF manual at best-manuals.com...
