MBJ CTR-100 Bedienungsanleitung

CTR-100
Bedienungsanleitung des CTR-100 Blitzcontrollers
1. Warn- und Anwendungshinweise
Bitte vor Verwendung des Gerätes die Warn- und
Anwendungshinweise sorgfältig durchlesen.
Allgemein - Das Gerät ist für nur die Verwendung in
Innenräumen ausgelegt. Es werden nur Beleuchtungen der
MBJ Imaging unterstützt.
Gesundheit - Bei Installations- und Wartungsarbeiten ist
das Gerät vorher von der Stromversorgung zu trennen. Das
Gerät darf nicht verwendet werden, wenn ein Ausfall zu
einem Personenschaden führen kann.
Hitze - Bei unzureichender Wärmeableitung oder dem
Betreiben des Blitzmodus als Dauerlicht können
Temperaturen größer 60°C auftreten. Es ist auf
ausreichendem Abstand zu leicht entflammbaren Materialien
zu achten.
Elektrischer Anschluss - Das Gehäuse ist von der Masse
der Spannungsversorgung elektrisch isoliert. Ein
Überschreiten der zulässigen Eingangsspannung Uin oder
das unzulässige Betreiben des Blitzbetriebes als Dauerlicht
kann zur Zerstörung des Gerätes oder zu einer erheblichen
Verkürzung der Lebensdauer der angeschlossenen LED-
Beleuchtung führen.
Mechanischer Einbau - Für die Befestigung der
Beleuchtungseinheit sind vier Montagebohrungen
vorgesehen. Es ist auf ausreichende Wärmeableitung zu
achten.

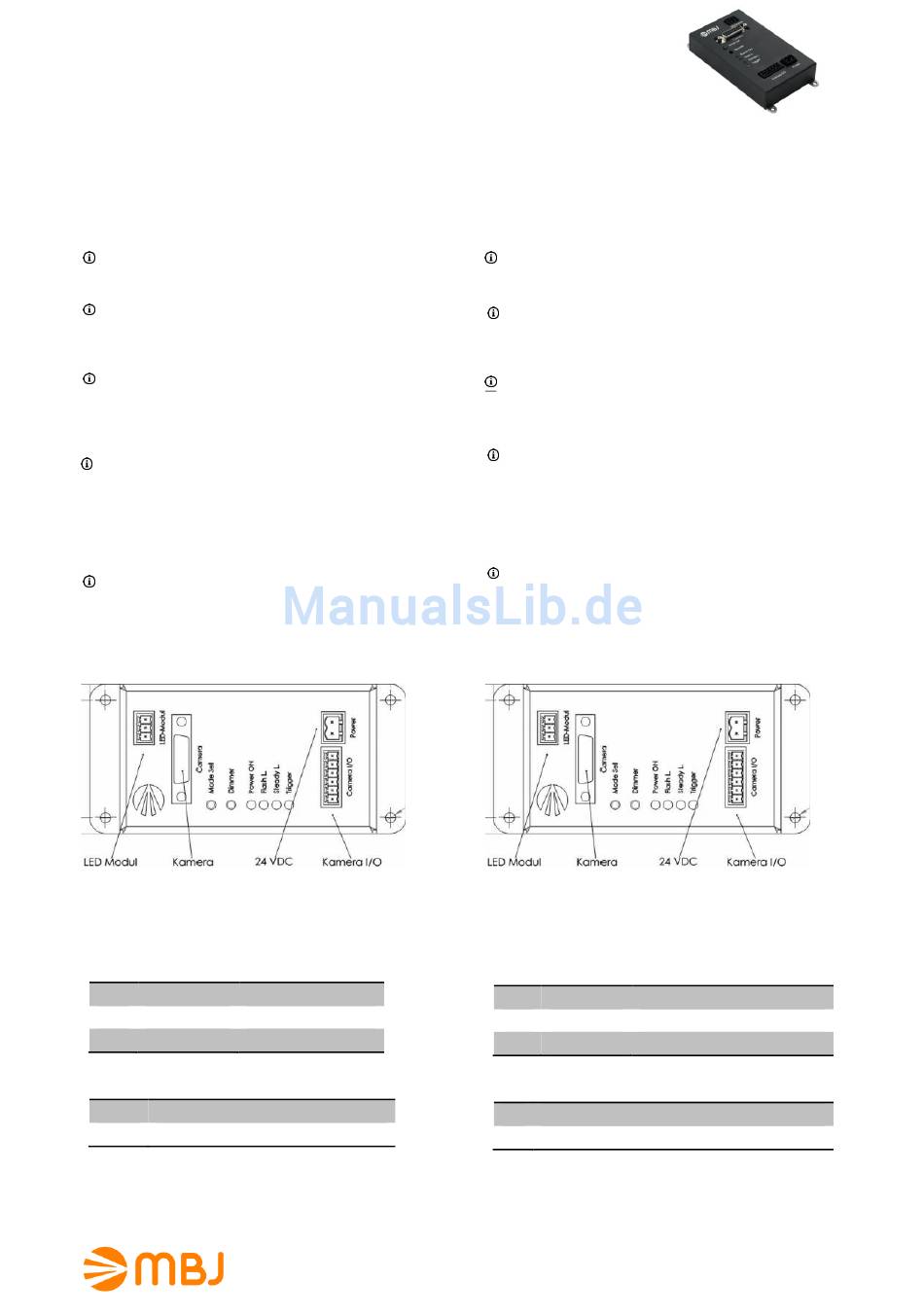

2. Elektrische Anschlüsse
Hinweis: Pin 1 beginnt immer von links
Der Controller wird mit drei Steckkontakten für das LED-
Modul, für die 24V DC und für einem Ausgang der Kamera
I/O Signale geliefert. Eine DSub15-Buchse ist für den
Anschluß der Kamera vorgesehen.
1)
Pin
Litzenfarbe LED-Modul
1
Weiß Ub (Blitzspannung)
2 Blau Rsense Signal
Schwarz Masse
3
1) bei Verwendung der MBJ-Anschlusskabel.
Pin Stromversorgung
1 Masse
2 24V DC (Eingang)
MBJ Imaging GmbH support@mbj-imaging.com
Merkurring 82 www.mbj-imaging.com
DE 22143 Hamburg Tel.: +49 40 606 870 90
Operating manual of the CTR-100 flash controller
1. Cautions and instructions for use
Please read the warning and application instructions carefully
before using the backlight.
General - The device is designed for indoor use only. Only
MBJ Imaging lightings are supported
Health – The device must be disconnected from the power
source before the installation and/or maintenance can start.
The device must not be used when a failure may cause a
personal injury.
Heat - In case of insufficient heat dissipation or supplying
to the device the max. flash voltage (Ub) is a continuous
operating mode the surface temperature may exceed 60 °C.
Keep off flammable materials at any time.
Electricity - The housing is electrically isolated from the
ground of the power supply. Exceeding the permissible input
voltage Uin or using the flash mode for steady light
application can lead to the destruction of the device or to a
significant shortening of the lifetime of the connected LED
lighting.
Mechanical integration – 4 mounting holes can be used to
fix the lighting to specified position. It is essential to ensure
adequate heat transfer at the holding position.
2. Electrical connection
Note: Pin 1 always starts from left
The controller is supplied with three plug-contacts for the
LED module, the power and the camera I/O loop signals. A
camera can be connected to the DSub-15 connector.
1)
Pin Wire color LED module
1 white Ub (flash voltage)
2 blue Rsense signal
3
black Ground
1) for use with MBJ connecting cable
Pin Power
1 Ground
2 24V DC (input)
CTR-100
Release: 1.07
13.10.2014
