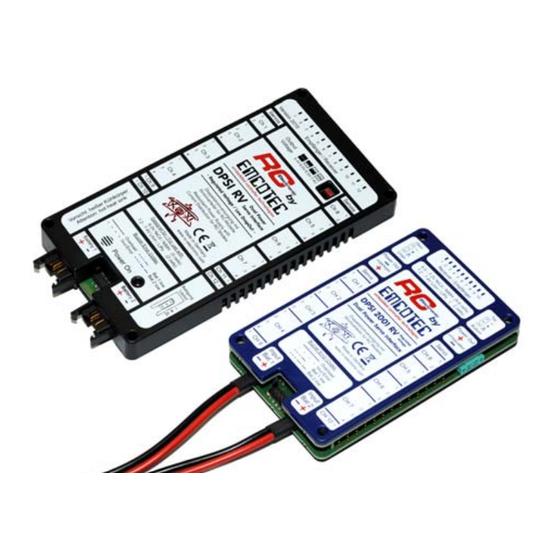

Emcotec DPSI 2001 RV Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Emcotec Anleitungen
  4. Controller
  5. DPSI 2001 RV
  6. Bedienungsanleitung

Emcotec DPSI 2001 RV Bedienungsanleitung

Dpsi serie
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Emcotec DPSI 2001 RV

  • Seite 1 Bedienungsanleitung...
  • Seite 2 DPSI RV Familie Bedienungsanleitung Version 2.1 Seite 2 von 44...

  • Seite 3: Inhaltsverzeichnis

    6.11. Anschließen von Zusatzprodukten ........34 6.12. EMCOTEC Siebkondensator..........35 7. Bedienung..................36 8. Fehleranzeige ................37 9. Sicherheitshinweise..............39 10. Technische Daten des DPSI RV / DPSI 2001 RV ...... 41 11. Gewährleistung ................43 Seite 3 von 44...

  • Seite 4: Vorwort

    Bedienungsanleitung Version 2.1 1. Vorwort Mit dem EMCOTEC DPSI RV (Dual Power Servo Interface – Regulated Voltage) haben Sie ein hochwertiges, modernes und sicheres Produkt erworben. Wir bedanken uns für Ihr Vertrauen und können Ihnen versichern, die richtige Wahl getroffen zu haben!

  • Seite 5: Blockschaltbild Dpsi

    DPSI RV Familie Bedienungsanleitung Version 2.1 2. Blockschaltbild DPSI Seite 5 von 44...

  • Seite 6: Merkmale

    DPSI RV Familie Bedienungsanleitung Version 2.1 3. Merkmale Ein DPSI RV (Dual Power Servo Interface – Regulated Voltage) dient als ausfallsichere Stromversorgung mit Stromverteilung für Empfänger und Servos (Rudermaschinen) in RC-Modellen. Die Ausfallsicherheit wird unter anderem durch zwei angeschlossene Akkus erreicht. Fällt ein Akku aus, so ist ein sicherer Betrieb mit dem zweiten Akku gewährleistet.
  • Seite 7 Eingangsspannung der Akkus. Durch Jumper (kleine Steckbrücken) kann die Ausgangsspannung in 4 Stufen eingestellt werden (außer beim DPSI 2001 RV – dort ist die Spannung fest eingestellt). So kann der Leistungsbedarf an die Bedürfnisse des Piloten angepasst werden.
  • Seite 8 Die Ausgangsspannung ist im Auslieferzustand auf 6,0V eingestellt (beim DPSI 2001 RV auf 5,9V – dort sind andere Werte auf Kundenwunsch möglich). Verschiedene Versionen: Das DPSI 2001 RV ist die Weiterentwicklung der weltweit erfolgreichsten Doppelstromversorgung ihrer Art (DPSI 2001) und versorgt in Summe 26 Servos, die aus 10 Empfängerkanälen...
  • Seite 9 Fehlfunktion – alles ist redundant aufgebaut. Anschluss-Schema DPSI RV: DPSI Version Empfänger- Servo- Besonderheit kanäle anschlüsse DPSI 2001 RV 2 Hochstrom- Ausgänge für die ungeregelte Akkuspannung DPSI RV Ausgangsspannung in 4 Stufen wählbar * weitere Servos sind direkt an den Empfänger anschließbar...

  • Seite 10: Die Dpsi Rv-Familie In Stichpunkten

    4. Die DPSI RV-Familie in Stichpunkten Doppelstromversorgung mit geregelter Versorgungsspannung für Empfänger und Servos Ausgangsspannung in 4 Stufen von 5,4V bis 7,4V einstellbar (5,9V beim DPSI 2001 RV) Einhaltung sämtlicher Herstellerspezifikationen für RC- Empfangsanlagen Kontinuierlich konstante Servostellkraft durch konstante Spannungsversorgung...

  • Seite 11: Hfib (High Frequency Interference Blocking)

    Vom Marktführer entwickelt und produziert (Made in Germany) DPSI Version Leistungshalbleiter Max. Verlustleistung DPSI 2001 RV 15W * DPSI RV 15W * * Bei aktiver Kühlung (Luftstrom) oder größeren Kühlkörpern (auf Anfrage) ist eine höhere Verlustleistung möglich (höherer Maximalstrom).

  • Seite 12: App (Advanced Push Pull Servoimpulsverstärkung)

    DPSI RV Familie Bedienungsanleitung Version 2.1 4.2. APP (Advanced Push Pull Servoimpulsverstärkung) Um jedem Servo die vom Empfänger kommenden Steuerimpulse optimal aufbereitet zur Verfügung zu stellen, werden diese elektronisch verstärkt. Normalerweise wird das Impulssignal bei der Parallel- schaltung von Servos (V-Kabel) abgeschwächt, wodurch es stör- anfälliger wird.

  • Seite 13: Sicherheitseigenschaften Der Dpsi Rv Systeme

    DPSI RV Familie Bedienungsanleitung Version 2.1 4.4. Sicherheitseigenschaften der DPSI RV Systeme Kurzschlüsse auf den Servoimpulsleitungen, gleich, ob gegen Minus oder Plus des Servokabels, führen nicht zur Beschädigung eines DPSI RV. Alle anderen Servos des Kanals, auf dem der Kurzschluss anliegt, bleiben voll funktionsfähig.

  • Seite 14: Packungsinhalt

    DPSI RV Familie Bedienungsanleitung Version 2.1 Das DPSI 2001 RV sowie das DPSI RV bieten die Möglichkeit, einen zweiten Empfänger anzuschließen. Beide Empfänger sollten identische Typen sein (die Modulationsart muss immer gleich sein). Für eine komplette Redundanz der Empfangsanlage empfehlen wir ein DPSI TWIN-System.

  • Seite 15: Einbauhinweis Und Programmierung

    DPSI RV Familie Bedienungsanleitung Version 2.1 6. Einbauhinweis und Programmierung 6.1. Einbau des DPSI Die einfachste Methode ist, den Empfänger mit doppelseitig klebenden Moosgummistreifen (5-10mm dick) direkt auf das DPSI zu kleben. Eine getrennte Befestigung des Empfängers ist ebenfalls möglich und beim Einsatz von 2,4GHz Empfängern zu bevorzugen.
  • Seite 16 DPSI RV Familie Bedienungsanleitung Version 2.1 Generell muss immer auf eine möglichst schwingungsfreie Befestigung mit genügend Möglichkeit der Luftzirkulation geachtet werden. Die Schwingungsdämpfung gilt im Besonderen für den Empfänger, da dieser weitaus empfindlicher auf mechanische Vibrationen reagiert als ein DPSI. Sehr gut bewährt hat sich die Befestigung auf 4 kurzen Sprit- schlauchstücken, die mit M4-Schrauben von unten und oben mit Befestigungsbrett und DPSI verschraubt werden.
  • Seite 17 DPSI RV Familie Bedienungsanleitung Version 2.1 Seite 17 von 44...

  • Seite 18: Lochabstände Zur Befestigung

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.2. Lochabstände zur Befestigung Seite 18 von 44...

  • Seite 19: Anschließen Des Schaltgebers

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.3. Anschließen des Schaltgebers Mechanische Schalter bergen das Risiko des Ausfalls. Die Vibrationen an der Rumpfwand sind bei Großmodellen recht hoch. Um jeglichen mechanischen Einfluss auszuschließen, werden bei den DPSI- Systemen elektronische Schalter mit Selbsthalteschaltung eingesetzt. Die elektronischen Schalter werden lediglich durch einen Impuls aus dem externen Schaltgeber angesteuert.
  • Seite 20 DPSI RV Familie Bedienungsanleitung Version 2.1 Der Stift, in die „Ein“-Buchse (rot) des Schaltgebers gesteckt, schaltet das DPSI ein. In die „Aus“-Buchse (schwarz) gesteckt, wird das DPSI ausgeschaltet. Selbst wenn der Stift verloren gehen sollte, bleibt ein eingeschaltetes System trotzdem eingeschaltet. Ein DPSI kann nur ausgeschaltet werden, wenn der Stiftstecker in die Aus-Buchse gesteckt wird (also umgesteckt wird)! DPSI Stiftschaltgeber:...
  • Seite 21 DPSI RV Familie Bedienungsanleitung Version 2.1 Am DPSI korrekt montierter Schaltgeber: Magnetschaltgeber (Gehäuse): Optional ist ein Magnetschaltgeber erhältlich. Zum Einschalten wird der Magnet für ca. 1 Sekunde über die Ein-Position des Schaltgebers gehalten (grüne Markierung auf dem Kunststoffgehäuse). Zum Ausschalten wird der Magnet für circa 2 Sekunden an die gegenüberliegende Markierung des Schaltgebers gehalten.
  • Seite 22 DPSI RV Familie Bedienungsanleitung Version 2.1 Die zentrale, ultrahelle Leuchtdiode (LED) im Schalter leuchtet immer dann, wenn das DPSI RV eingeschaltet ist. Im Fehlerfall (z.B. Unterspannung) oder bei der Programmierung zeigt die LED die Zustände durch unterschiedliche Blinkcodes an. An die Rückseite des Schalters können zwei handelsübliche Akku- controller mit JR Uni-Steckern direkt angesteckt werden.

  • Seite 23: Anschließen Des Empfängers

    DPSI RV Familie Bedienungsanleitung Version 2.1 Tankverschluss-Schaltgeber (magnetisch): Alternativ steht der Tankverschluss-Schaltgeber zur Verfügung. Das Design ist dem eines Tankverschlusses nachempfunden. Auch hier erfolgt der Schaltvorgang mittels eines Magneten. Beim Herausziehen ist das System eingeschaltet, im eingesteckten Zustand ist es ausgeschaltet.
  • Seite 24 DPSI RV Familie Bedienungsanleitung Version 2.1 Hinweis: Falls die Anlage nicht funktioniert, prüfen Sie bitte als erstes, ob alle Kabel richtig eingesteckt sind und ob die Modulationsart des Senders mit der des Empfängers zusammenpasst. Hinweis: Die Zuordnung der Empfängerkanäle gemäß Aufdruck auf den DPSI-Gehäusen ist nur ein Vorschlag! Die Zuordnung kann in jedem Fall wahlfrei erfolgen.

  • Seite 25: Wahl Der Akkus

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.5. Wahl der Akkus Als Akkus kommen alle handelsübliche Typen in Frage (NiCd und NiMH), aber auch Lithium-Ion (LiIon), Lithium-Polymer (LiPo) oder Lithium-Eisen-Phosphat (LiFePO4). Unabhängig von der gewählten Ausgangsspannung sind diese Akkus uneingeschränkt verwendbar. Es lassen sich auch 6-zellige (und 7-zellige) NiMH-Akkus anschließen.
  • Seite 26 DPSI angesteckt werden. Ein zusätzlicher Ladestecker am Akku ermöglicht das Laden, ohne den Akku vom DPSI abzustecken. Ladegeräte für alle Akkutypen sind ebenfalls bei EMCOTEC erhältlich. Wahl der Ausgangsspannung Inzwischen sind nahezu alle Servos und alle Empfänger für die Versorgung mit 5,9V geeignet.

  • Seite 27: Verlöten Der Akku-Buchsen

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.6. Verlöten der Akku-Buchsen Die mitgelieferten Hochstrombuchsen sind auf der Lötseite mit + und - gekennzeichnet. Auf diese Kennzeichnung ist zwingend zu achten! Das Kabel wird zuerst ca. 5mm abisoliert und dann verzinnt. Vor dem Verlöten mit der Buchse ist der beigelegte Schrumpfschlauch über das jeweilige Kabel zu schieben.

  • Seite 28: Laden Der Akkus

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.7. Laden der Akkus Alle DPSI-Systeme schalten Batterie Plus, d.h. die beiden Akkus sind mit Minus (Masse) verbunden. Das gleichzeitige Laden beider Akkus ist daher nicht immer möglich, da die meisten Ladegeräte mit mehreren Ladeausgängen in der Minusleitung messen und die Plusleitungen verbinden.

  • Seite 29: Spannungseinstellung

    Ausgangsspannung sind auf das Gehäuse des DPSI RV gedruckt. Nachdem das DPSI RV schwingungsfrei befestigt werden soll, können aufgesteckte Kurzschlussbrücken nicht herausfallen. Hinweis: Beim DPSI 2001 RV ist die Ausgangsspannung fest auf 5,9V eingestellt. Andere Spannungen sind nicht möglich. Seite 29 von 44...

  • Seite 30: Akkuprogrammierung

    DPSI RV Familie Bedienungsanleitung Version 2.1 Hinweis: Bei den DPSI RV-Systemen, die vor Juni 2006 produziert wurden, ist die Auswahl der Ausgangsspannung anders: Es stehen hier 4,8V, 5,2V, 5,5V und 6,0V zur Verfügung. Die mögliche Ausgangsspannung steht auf der beschrifteten Frontplatte.
  • Seite 31 DPSI RV Familie Bedienungsanleitung Version 2.1 Dieses Prinzip wiederholt sich, bis der Summer fünfmal piepst (alle Prüfungen deaktivieren). Wenn nun innerhalb drei Sekunden der fehlende Akku nicht angesteckt wird, erfolgt keine Programmierung und das System wechselt in den normalen Betriebsmodus. Die Akkutypen sind wie folgt definiert: Summercode Akkutyp / Programmierung...
  • Seite 32 DPSI RV Familie Bedienungsanleitung Version 2.1 Programmierung des Akkutyp im Überblick: Seite 32 von 44...

  • Seite 33: Anschließen Der Servos

    DPSI RV Familie Bedienungsanleitung Version 2.1 6.10. Anschließen der Servos Das DPSI 2001 RV verteilt 10 Empfängerkanäle auf insgesamt 26 Servos (mit 8 „eingebauten“ Mehrfach-V-Kabeln). Das DPSI RV verteilt 12 Empfängerkanäle auf insgesamt 32 Servos (mit 8 „eingebauten“ Mehrfach-V-Kabeln). Dabei wurde eine Verteilung gewählt, die eine Vielzahl von Kombinationen ermöglicht.

  • Seite 34: Anschließen Von Zusatzprodukten

    Varios, Rauchpumpen, Einziehfahrwerke & andere Verbraucher Sämtliche andere Verbraucher können wie ein normales Servo direkt an das DPSI angeschlossen werden. Beim DPSI 2001 RV können Zusatzverbraucher auch direkt am Empfänger kontaktiert werden, wenn die Steckplätze (Kanäle) im DPSI 2001 RV nicht ausreichen.

  • Seite 35: Emcotec Siebkondensator

    Störspannungen zu filtern. Die DPSI-Systeme sind mit vielen Siebkondensatoren ausgestattet (bis zu 46) und verfügen zusätzlich über Bauteile, die die Servo-Gegen-EMK unterdrücken bzw. stark reduzieren. Trotzdem ist der zusätzliche Einsatz des EMCOTEC Siebkondensators sinnvoll (gerade bei Hochlast-Digitalservos). Der EMCOTEC Siebkondensator wird an einen freien Servosteckplatz (oder an „Batt.“) direkt an den Empfänger gesteckt und sorgt dafür,...

  • Seite 36: Bedienung

    DPSI RV Familie Bedienungsanleitung Version 2.1 7. Bedienung Zum Einschalten des DPSI wird der 2mm Stiftstecker aus der Ausschaltbuchse (schwarz) gezogen und in die Einschaltbuchse (rot) gesteckt. Die rote, ultrahelle LED im Schalter und die LED auf der Platine des DPSI RV (nicht beim 2001 RV) leuchten auf. Damit wird der Betrieb signalisiert.

  • Seite 37: Fehleranzeige

    DPSI RV Familie Bedienungsanleitung Version 2.1 8. Fehleranzeige Die DPSI-Systeme besitzen einen internen Mikrocontroller, der ständig alle Spannungen überwacht. Ein intelligenter Algorithmus sorgt dafür, dass eine Unterspannung der angeschlossenen Akkus nicht nur durch die kurzzeitig sinkende Spannungslage beim Bewegen aller Servos detektiert wird.
  • Seite 38 DPSI RV Familie Bedienungsanleitung Version 2.1 Der Fehlertyp 2 hat die zweithöchste Priorität und bleibt bis zum Ausschalten des DPSI aktiv. Bei Verwendung von LiPo-Zellen ist ein Zustand erreicht, bei dem die Akkus unwiderruflich zerstört werden können, wenn nicht sofort ausgeschaltet wird und die Akkus geladen werden.

  • Seite 39: Sicherheitshinweise

    DPSI RV Familie Bedienungsanleitung Version 2.1 Wenn sowohl Akku 1 als auch Akku 2 Unterspannung ausweisen, werden beide Fehlercodes im Wechsel ausgegeben. Die Fehlertypen 2. und 3. haben eine geringere Priorität als der Fehler 1. (Kurzschluss). Im Falle eines Kurzschlusses wird die Fehlerausgabe 2. bzw. 3. also unterbrochen.
  • Seite 40 Gefahr von Fehlfunktionen, Beschädigungen oder verringerter Leistungsfähigkeit. Verwenden Sie nur von uns freigegebenes Zubehör in Verbindung DPSI (z.B. Schaltgeber, externe Spannungsanzeigen etc.) Für die DPSI-Systeme empfehlen wir den Einsatz von EMCOTEC LiPo-Akkus. Es sind Kapazitäten von 1500mAh bis 5300mAh erhältlich. Seite 40 von 44...

  • Seite 41: Technische Daten Des Dpsi Rv / Dpsi 2001 Rv

    DPSI RV Familie Bedienungsanleitung Version 2.1 10. Technische Daten des DPSI RV / DPSI 2001 RV Stromquellen 5, 6, 7-zellige NiCd / NiMH Zellen, Lithium-Ion-Akkus, Lithium-Polymer-Akkus Betriebsspannungsbereich 5,0V ..10V Nenneingangsspannung 6,0V ..8,4V Ausgangsspannung 5,4V / 6,0V / 6,5V / 7,4V per Jumper einstellbar...
  • Seite 42 IVM (Intelligent Voltage Monitoring) – Intelligente Spannungsüberwachung mit akustischer Zustandsanzeige für vier verschiedene Akkutypen (programmierbar) Problemloser Betrieb von zwei Empfängern möglich (beim DPSI 2001 RV und DPSI Spezielles Massekonzept für störungsfreien Betrieb und höchste Sicherheit Hochwertiges Kunststoff-Spritzgussgehäuse mit integrierten Halteklammern für die Akku-Anschlussstecker beim DPSI RV Großflächiger Kühlkörper für die Ableitung der Verlustwärme...

  • Seite 43: Gewährleistung

    Bedienungsanleitung Version 2.1 11. Gewährleistung Auf ein DPSI gewährt die Firma EMCOTEC GmbH eine Garantie von 24 Monaten. Die Garantiezeit beginnt mit der Übergabe des Gerätes durch EMCOTEC GmbH oder durch den Einzelhändler und verlängert sich durch eine etwaige Garantiereparatur oder einen Garantietausch nicht.
  • Seite 44 Medium oder in irgendeine Sprache übertragen werden. Hinweis: EMCOTEC GmbH behält sich das Recht vor, dieses Dokument ohne vorherige Ankündigung zu ändern. Wir haben erhebliche Anstrengungen unternommen, um sicher zu stellen, dass diese Bedienungsanleitung frei von Fehlern und Auslassungen ist. Wir übernehmen keinerlei Verantwortung bzw.
