Inhaltszusammenfassung für Elation MIDICON-2

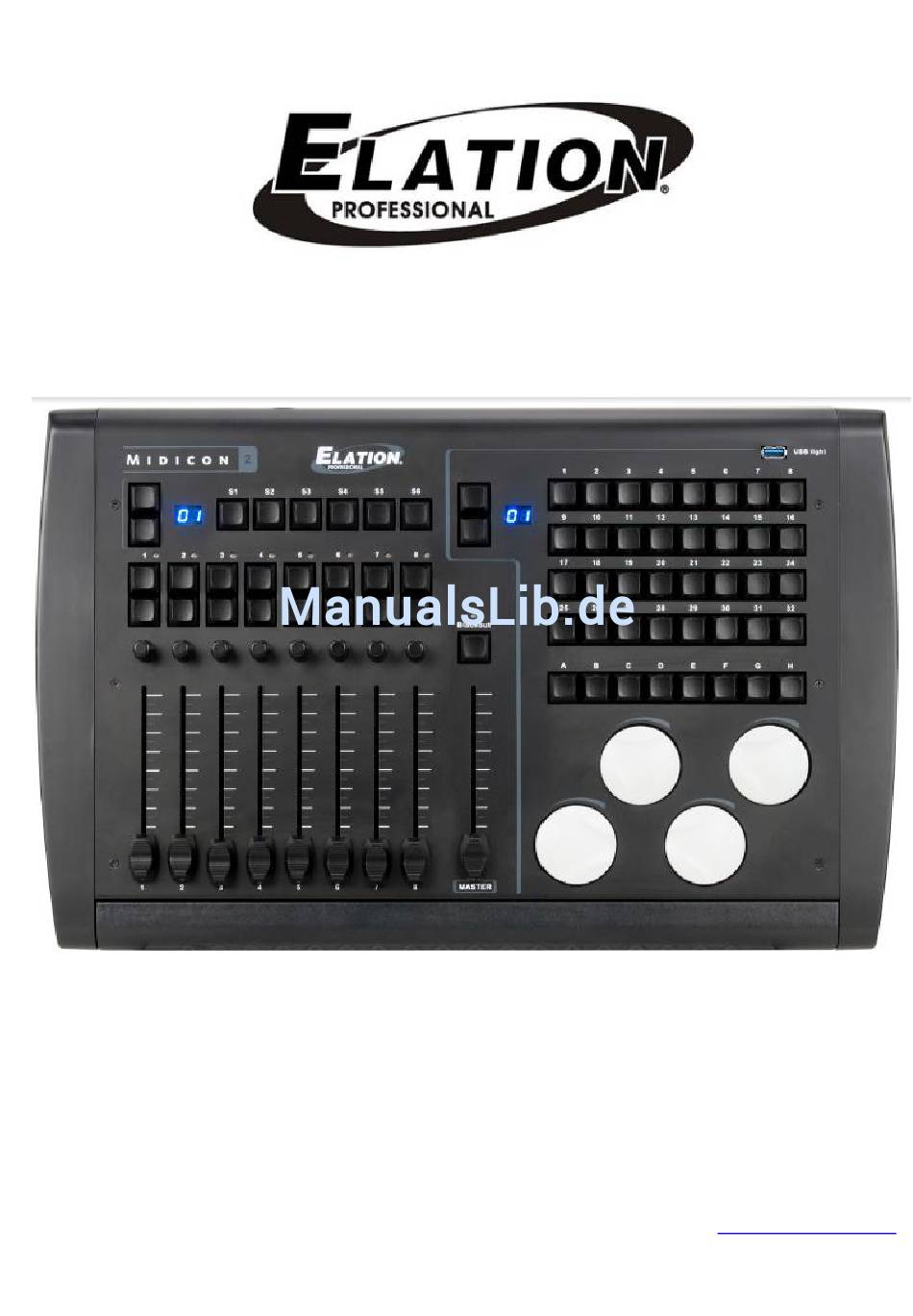

- Seite 1 MIDICON-2 Bedienungsanleitung Elation Professional B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.elationlighting.eu...
-
Seite 2: Dokumentversion
©2017 ELATION PROFESSIONAL Alle Rechte vorbehalten. Die hier enthaltenen Informationen, technischen Details, Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ELATION PROFESSIONAL und die bezeichnenden Produktnamen und - nummern sind Handelsmarken von ELATION PROFESSIONAL. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den... -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................20 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................21 BEMERKUNGEN ..................................22 BEMERKUNGEN ..................................23 BEMERKUNGEN ..................................24 Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 3... -
Seite 4: Allgemeine Informationen
übernimmt keine Gewährleistung für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen verursacht wurden. NUR FÜR DEN EINSATZ IM INNENBEREICH! DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN! Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 4... -
Seite 5: Übersicht
USB-Anschluss mit Strom versorgt und verwendet USB-Geräteklassen-Treiber, sodass kein spezieller Treiber auf dem Host-PC oder -MAC installiert werden muss. Wenn Sie den MIDICON-2™-Controller das erste Mal einschalten, weist Ihr PC den MIDI-Treiber, der Teil Ihres Betriebssystems ist, automatisch zu. Dies ist kompatibel mit Betriebssystemen sowohl von Windows als auch von Apple. - Seite 6 MATRIX-TASTEN: 32 Matrix-Tasten und Matrix-Seiten-Auswahltasten und eine Anzeige. JOG-RÄDER: Es gibt 4 Drehräder, mit denen die Dateneingabe oder eine direkte Steuerung der Lichtparameter möglich ist. Die Drehräder können auch eingedrückt werden, um zusätzlich einen Befehl zu senden. Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 6...
-
Seite 7: Wiedergabe-Optionen
Ihre Beleuchtungssoftware kann die LEDs oben in jedem Wiedergabe-Bereich steuern, typischerweise durch Senden von MIDI-Befehlen ("Note on", "Note off"). Die LEDs sind zweifarbig: rot/blau. Separate Befehle können zur Steuerung der roten oder blauen LEDs verwendet werden. Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 7... -
Seite 8: Seitenauswahl-Tasten
2™-Controller per MIDI-Kanal-Blättern steuern. Kann Ihre Software das Blättern steuern, so können Sie mit bis zu 99 Seiten arbeiten. Wenn der MIDICON-2™ auf die Steuerung des Blätterns eingestellt ist (mit der Elation MIDICON-2™- Zuordnungssoftware), erhalten Sie 16 Seiten, mit denen Sie arbeiten können, indem Sie MIDI-Befehle auf 16 separaten MIDI-Kanälen senden und empfangen können. -
Seite 9: Tastenkombinationen
Durch die 32 Matrix-Tasten kann mit den Seiten-Steuerelementen jeweils oben links davon geblättert werden. Das Blättern können Sie mit Ihrer Beleuchtungssoftware oder mit dem MIDICON-2™-Controller unter Verwendung der MIDI-Kanäle steuern. Weitere Details finden Sie im vorherigen Abschnitt zu den Seiten- Steuerelementen. -
Seite 10: Jog-Räder
Beleuchtungssoftware. In den Werkseinstellungen werden bei jedem Drehschritt nach links oder rechts separate MIDI-Befehle gesendet. Die Räder senden 96 Schritte pro Umdrehung. Die Elation MIDICON-2-Zuordnungssoftware kann so programmiert werden, dass neben den normalen MIDI- Befehlen weitere Arten von MIDI-Befehlen gesendet werden können. -
Seite 11: Rückseitiges Bedienfeld
Steuerung anderer Elemente wie Geschwindigkeit oder als weiterer Wiedergabe- Fader verwendet werden. Dieser Fader ist nicht mit den Seiten-Steuerelementen verknüpft. Über dem Master-Fader befindet sich die Verdunkelungs-Taste. Wenn Ihre Software den MIDICON-2™ nicht als Plug-and-Play-Gerät unterstützt, wird dessen Funktion für Sie übernommen. Falls nicht, müssen Sie seinen MIDI-Befehl mit der Verdunkelungs-Funktion Ihrer Software verknüpfen. -
Seite 12: Befestigungsmittel Für Rack-Montage
BEFESTIGUNGSMITTEL FÜR RACK-MONTAGE Der MIDICON-2™ wird mit Ersatz-Seiten geliefert, sodass Sie ihn in ein standardmäßiges 19-Zoll-Rack eingebaut werden kann. Zur Installation der Befestigungsmittel für die Rack-Montage müssen Sie die Kunststoff-Endkappen entfernen und dann die Befestigungsschrauben erneut zum Befestigen der für die Rack-Montage vorgesehenen Seiten aus Metall erneut befestigen. -
Seite 13: Midi-Befehle
MIDI-Zuordnung gesendet wurden. Diese werden vom MIDICON-2™ für jede Betätigung einer Taste, eines Drehreglers oder Faders an Ihre Software gesendet. Der Befehl "NOTE ON" wird beim Drücken einer Taste, und der Befehl "NOTE OFF" wird beim Loslassen einer Taste gesendet. - Seite 14 A – Befehl 33 B – Befehl 34 C – Befehl 35 D – Befehl 36 E – Befehl 37 F – Befehl 38 G – Befehl 39 H – Befehl 40 Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 14...
- Seite 15 Taste 27 – Befehl 27 Taste 28 – Befehl 28 Taste 29 – Befehl 29 Taste 30 – Befehl 30 Taste 31 – Befehl 31 Taste 32 – Befehl 32 Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 15...
-
Seite 16: Erhaltene Midi-Befehle
Steuern dieser Seitenanzeige nutzen, während die werksseitig voreingestellte, standardmäßige MIDI- Zuordnung verwendet wird. Der Wert-Byte kann die Seitennummer auf einen Wert zwischen 0 und 99 festlegen. Bei Werten über 99 wird die Anzeige ausgeschaltet. Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 16... -
Seite 17: Benutzerspezifische Midi-Zuordnungen
Übersicht über die verwendeten MIDI-Sysex-Befehle. Die Befehle werden als hexadezimale Nummern angezeigt. Der folgende Befehle fordert die aktuelle MIDI-Zuordnung vom MIDICON-2 an™: f0 00 00 19 0b 00 f7 Der folgende Befehl enthält die MIDI-Zuordnungsdaten: f0 00 00 19 0b 01 xx xx xx ….. f7, wobei xx die Zuordnungsdaten sind (ca. 2 Kilobyte). Dies ist die Antwort auf den vorherigen Befehl und auch auf das, was an den MIDIcon 2 zur Installation einer neuen, benutzerspezifischen MIDI-Zuordnung gesendet wurde. -
Seite 18: Technische Daten
Breite: 12,9 Zoll (328 mm) Vertikale Höhe: 3,6 Zoll (91mm) Gewicht: 15,0 lbs. (6,8 kg) Wichtig: Änderungen Verbesserungen technischen Spezifikation, Konstruktion Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. MASSZEICHNUNGEN – Seiten aus Kunststoff Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 18... - Seite 19 TECHNISCHE DATEN (Fortsetzung) MASSZEICHNUNGEN – Seiten für die Rack-Montage Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 19...
-
Seite 20: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Funktionsweise elektrische oder elektromagnetische Felder erfordert – kurzum: alle elektronischen Geräte, die wir im Haushalt und während der Arbeit nutzen. Als Hersteller von Produkten der Marken AMERICAN AUDIO, AUDIO, AMERICAN DJ, ELATION Professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Inkrafttreten der RoHS-Richtlinie haben wir deshalb begonnen, nach alternativen, umweltschonenden Materialien und Herstellungsprozessen zu suchen. -
Seite 21: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Markengeräte unter dem Label ELATION Professional, die ausschließlich für den professionellen Einsatz konstruiert werden, werden direkt durch uns verwertet. Bitte senden Sie die Produkte von Elation am Ende Ihrer Lebenszeit direkt an uns zurück, damit wir deren fachgerechte Entsorgung vornehmen können. -
Seite 22: Bemerkungen
BEMERKUNGEN Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 22... -
Seite 23: Bemerkungen
BEMERKUNGEN Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 23... -
Seite 24: Bemerkungen
BEMERKUNGEN Elation Professional B.V. – www.elationlighting.com – MIDICON-2 Bedienungsanleitung Seite 24...
