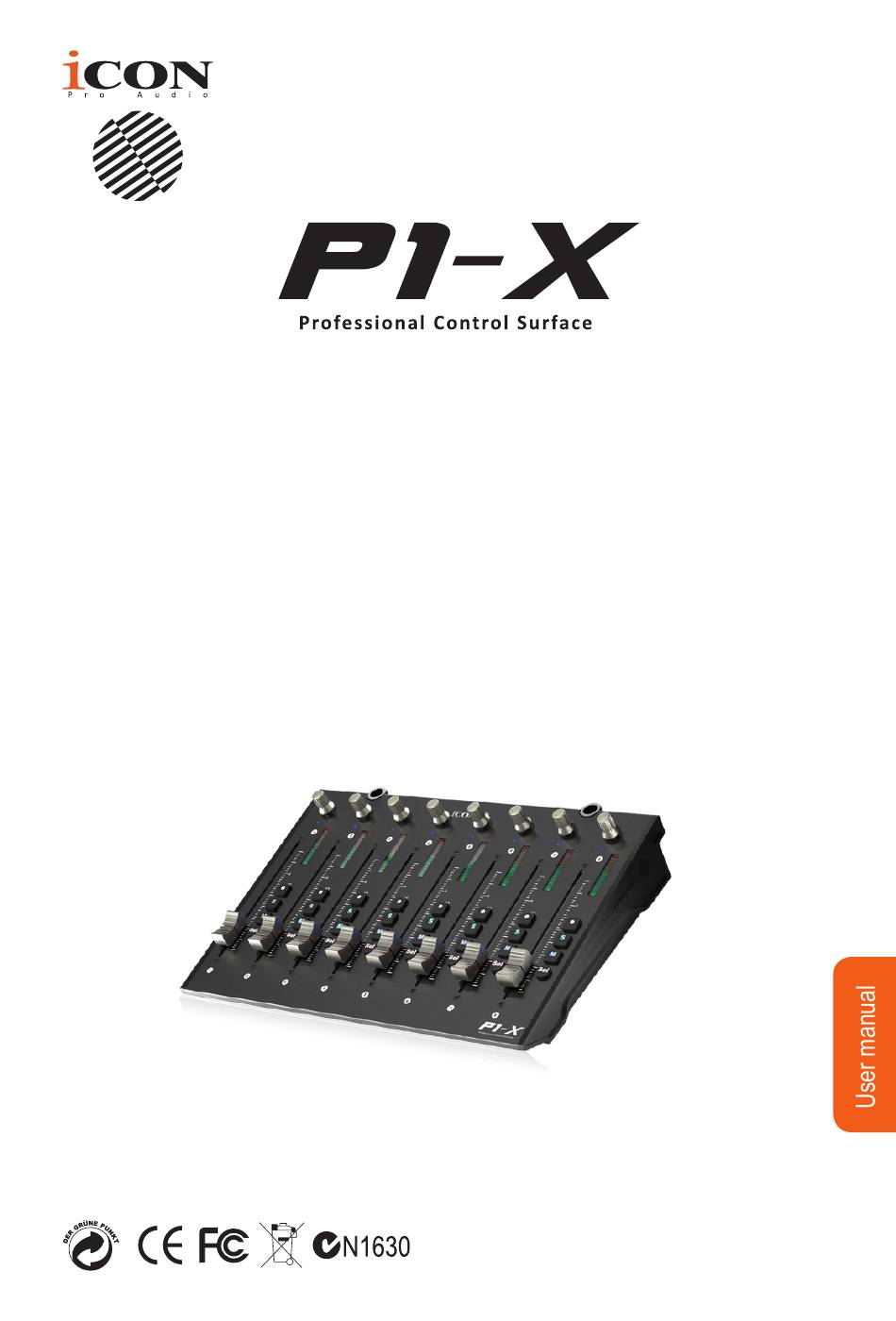

Seite 1
Stern unter den mittelgroßen MIDI-DAW-Bedienoberflächen! Erweitern Sie Ihr P1-System mit 8 12-Bit-ALPs-Fadern, 8 endlosen, leichtgängigen Drehreglern und 32 Kanaltasten. Unterstützt durch hochentwickelte Software und intuitives, intelligentes Design ist der P1-X-Extender mit der D-4-Anzeigeeinheit und weiteren P1-X-Einheiten weiter erweiterbar. Genießen Sie ein erweiterbares Mischerlebnis von herausragender...
Seite 2
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können.
Seite 3
Inhalt Contents Einführung ..................4 Was gibt's im Lieferumfang? ............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto ................ 5 Ausstattungsmerkmale Pt. 1............6 Ausstattungsmerkmale Pt.2............7 Layout der Oberseite ..............8 Layout der Rückseite ..............10 Der Einstieg Schritte mit dem P1-X ..........
Seite 4
Einführung Zunächst einmal herzlichen Glückwunsch zum Kauf des ICON Pro Audio P1-X MIDI DAW Controllers! Auf diesen Seiten finden Sie eine detaillierte Beschreibung der Funktionen des P1-X USB-Audio-Aufnahme-Schnittstelle der und Gebrauch sowie eine vollständige Liste der technischen Daten. Bitte registrieren Sie das Produkt auf unserer Website unter dem folgenden Link my.iconproaudio.com/registration...
Seite 5
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu my.iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“.
Seite 6
Eine hochentwickelte, benutzerfreundliche Generation der iMAP -Software unterstützt sowohl den P1-X als auch den P1-M. Starten Sie einfach zu Beginn jeder Sitzung, um sicherzustellen, dass Befehle wie „Sperren“ nicht nur für die Haupteinheit, sondern auch für den P1-X-Extender gelten. Dies liegt an der cleveren Art und Weise, wie iMAP als Brücke zwischen der Hardware und dem Computer fungiert.
Seite 7
Ausstattungsmerkmale Pt.2 ● Fungiert als Extender für den iCON Pro Audio P1-M MIDI DAW Controller ● 8x fader de canal maître tactile motorisé avec une résolution de 12 bits ● Äußerst kompakt, robust und vielseitig ● Integriertes 2-Zoll-TFT-Display mit Kanalnamen, Steuerwerten, Kanalfarben usw.
Seite 8
Layout der Oberseite Hinweis: Der P1-M ist ein universeller DAW-Controller (d.h. er ist nicht für eine bestimm- te DAW konzipiert). Die Funktionen sind je nach DAW leicht unterschiedlich. Informationen zu den einzelnen Funk- tionen finden Sie im Handbuch Ihrer DAW.. 1.
Seite 9
MUTE-Tasten - Aktivieren und deaktivieren den Stummschaltstatus des zugeordneten Kanals. Die Taste leuchtet blau, wenn der Kanal stummgeschaltet ist. Stummschaltung des Kanals SEL-Tasten - um den Kanal auszuwählen 3. Knobs Die acht glatten, noiseless, endless rotary encoder knobs are generally used for controlling the track pan position, aux send levels and EQ of your DAW.
Seite 10
Layout der Rückseite 1. USB C-Anschluss Dient als MIDI-Anschluss für Ihren Computer und kompatible Software. 2. 12V/2,5A-Netzteilanschluss Schließen Sie hier das mitgelieferte Netzteil an. (Hinweis: Der P1-M kann ohne angeschlossenes Netzteil nicht betrieben werden. Die Stromversorgung über den USB-Bus eines Computers reicht nicht aus.).
Seite 11
Seiten weiterhin, um zu demonstrieren, wie Sie die DAWs für den P1-X konfigurieren. Lassen Sie uns zunächst eines klarstellen; Sie müssen dem P1-X KEINE DAWs zuweisen, damit es erkennt, welche DAW Nr. 1, DAW Nr. 2 usw. ist. Das haben Sie bereits auf dem P1-M eingerichtet. Dies wird dem P1-X mitgeteilt.
Seite 12
Da Sie im P1-M iMAP 3 DAWs zugewiesen haben, müssen Sie diese DAWs so konfigurieren, dass der P1-X sie erkennt und die DAW/s den P1-X zusammen mit dem P1-M erkennen. Dies erfolgt auf die gleiche Weise wie beim P1-M. In einigen DAWs können Sie den P1-X als weitere Instanz von „Mackie Control“...
Seite 13
Da wir Cubase so eingestellt haben, dass es auf die DAW-Steuertaste '2' am P1-M reagiert, wählen wir 'MIDIIN2 ( P1-X V1.01)'. beim Anschluss des P1-X. Bitte beachten Sie auch (obwohl dies spezifisch für Cubase ist), dass Benutzer Mackie Control auf die übliche Weise verwenden sollten, um ihre Geräte in Cubase 12 und höher einzurichten und nicht den MIDI Remote Manager von Cubase.
Seite 14
Darüber hinaus fungiert der iMAP als eine Art „Brücke“ zwischen der P1-M-Haupteinheit und eventuell verwendeten P1-X-Extendern und sorgt für den Zusammenhalt. Die „Sperr“- Funktion funktioniert wie erwartet, wenn sie beispielsweise in Verbindung mit einer P1-X- Extender-Einheit verwendet wird. Wenn das iMAP nicht angeschlossen ist, wird dies nicht der Fall sein.
Seite 15
Sie können eine „iMap“-Verknüpfung auf dem Desktop Ihres Macs erstellen, indem Sie das „P1-M iMap“-Symbol in den Ordner „Applications“ ziehen Hinweis: Es gibt jeweils ein iMAP für P1-M und P1-X – Sie können zwischen den beiden Versionen wechseln, indem Sie auf den „Titel“ klicken. P1-X B5LS5G43 The latest iMap for MacOS V1.00...
Seite 16
P1-M P1-X iMap P1-M P1-X iMap Installer 3. Tippen Sie auf „Continue“. P1M_P1X_iMap P1-M P1-X iMap _Mac_Setup_V1.00. V1.00.pkg 4. Lesen Sie die P1-M P1-X iMap P1-M P1-X iMap Lizenzvereinbarung. P1-M P1-X iMap Installer Klicken „Continue“. P1-M P1-X iMap P1M_P1X_iMap P1-M P1-X iMap _Mac_Setup_V1.00.
Seite 17
P1-M P1-X iMap P1-M P1-X iMap P1-M P1-X iMap P1-M P1-X iMap 7. Benutzername und Passwort eingeben. Auf "Software installieren" klicken P1-M P1-X iMap P1-M P1-X iMap P1-M P1-X iMap 8. Nach der Installation der iMAP-Software auf "Schließen" klicken. 9. Zum Starten des iMAPs auf...
Seite 18
Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter. Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten P1-M P1-X iMap V1.00 Installation P1-M P1-X iMap V1.00 Installation M P1-X iMap. 3. Der Installationsassistent wird angezeigt. M P1-X iMap.
Seite 19
P1-M P1-X iMap V1.00 Installation P1-M P1-X iMap V1.00 Installation P1-M P1-X iMap V1.00 Installation M P1-X iMap. M P1-X iMap. M P1-X iMap shortcuts M P1-X iMap. 5. Wählen sie die Verknüpfung M P1-X iMap Wählen Sie den Startmenü-Ordner, -M P1-Xi Map\ in dem Sie die iMap™-Verknüpfung...
Seite 20
Bitte beachten Sie, dass Sie auf den „Titel“ des iMAP klicken müssen, um den Controller zu ändern, den Sie programmieren. Um die Programmierung des P1-X zu ändern, Klicken Sie auf den Titel „P1-M“, um ihn in „P1-M“ zu ändern und umgekehrt.
Seite 21
Virtuelle Instrumente verwenden Einige Benutzer verwenden gerne DAW-Controller, um die Parameter virtueller Instrumente zu steuern. Es muss von Anfang an darauf hingewiesen werden, dass dies vollständig von der DAW und dem virtuellen Instrument abhängt. Einige virtuelle Instrumente haben eine eingeschränkte (und manchmal gar keine) Funktionalität. Es gibt verschiedene CC-Werte, die programmiert werden können, z.B.
Seite 22
Weitere Funktionen in iMap™ 1. Schaltfläche „Save file“ Click this button to save your current settings for the P1-X. The file is an. “ imap” file. 2. Schaltfläche „Load file“ Klicken Sie auf diese Schaltfläche, um eine zuvor gespeicherte „.imap“- Konfigurationsdatei für den P1-X zu laden.
Seite 23
P1-X Funktions Firmware Upload Verfahren WICHTIG: KLICKEN SIE AUF DEN „TITEL“ DER IMAP, UM ZWISCHEN DER P1- M- UND P1-X-VERSION ZU WECHSELN. ÜBERPRÜFEN SIE IMMER, DASS SIE DIE FIRMWARE FÜR DAS RICHTIGE GERÄT AKTUALISIEREN. Warnung: Der Firmware-Upload MUSS abgeschlossen sein und darf während des Datei-Uploads nicht unterbrochen werden, da sonst die Firmware nicht erneut auf das Gerät geschrieben werden kann.
Seite 24
Schritt 1: Schließen Sie den P1-X per USB an. Drücken Sie oben auf die Schaltfläche „MIDI-Gerät“, um Ihr angeschlossenes P1-X als „MIDI-Ein- und -Ausgang“- Gerät im Pulldown-Menü auszuwählen? Klicken Sie auf die Schaltfläche‘Firmware update’. Hinweis: Wenn Ihr verbundener Name „P1-X“ nicht im Pulldown-Menü erscheint, wählen Sie „USB Audio“...
Seite 25
Schritt 3: Klicken Sie auf die Schaltfläche“Start” button Schritt 4: Warten Sie, bis die Firmware aktualisiert ist. Schritt 5: Drücken Sie "ok", wenn das Firmware-Update abgeschlossen ist...
Seite 47
Erweitern Sie Ihr System P1-X Anzeigeeinheit D-4 Die Anzeigemöglichkeiten des P1-X können mit der Anzeigeeinheit D-4 erweitert werden. ● Extrem kompakt und robust ● Extrem einfache Installation für den P1-X MIDI DAW Controller mit magnetischen Halterungen – einfach einstecken! ●...
Seite 48
Der P1-X ist erweiterbar, nicht nur mit der sehr attraktiven D-4-Anzeigeeinheit, sondern auch mit der P1-X-Erweiterungseinheit! Wie wir wissen, Jede Einheit besteht aus 8 12-Bit-Fadern, 8 leichtgängigen Endlos- Drehreglern und 4 Tasten pro Kanal, einschließlich Aufnahme, Stummschaltung und Solo. Mit jeder Einheit können Sie Ihre Projekte mit 8 neu verfügbaren Kanälen direkter und taktiler steuern, was bedeutet, dass Sie sich weniger mit den Titeln herumschlagen müssen und mehr Möglichkeiten haben, physisch mit der Musik zu...
Seite 49
Technische Daten Verbindung: Zum Computer USB C connector Stromversorgung: 12V/2. 5A DC Stromverbrauch: 2. 0 A or less Gewicht: 1.509kg (3.33lb) Maße: 300(L) x 204(W) x 61(H)mm 11.8”(L) x 8”(W) x 2. 4”(H)
Seite 50
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der...
