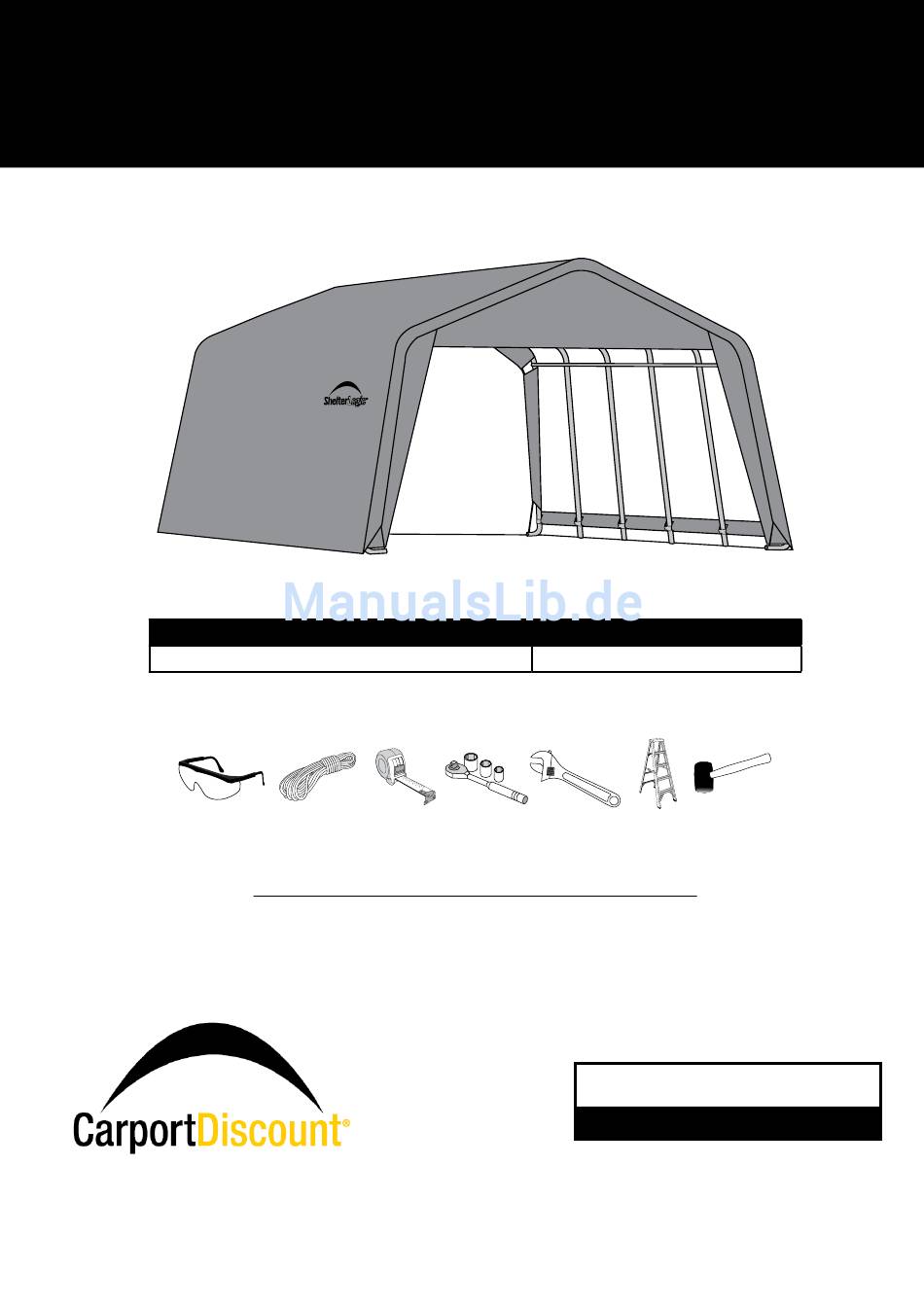

3,7 x 6,1 x 2,4 m Garage-in-a-Box
®
Classic
Bauanleitung
BESCHREIBUNG
MODEL #
3,7 x 6,1 x 2,4 m Garage-in-a-Box
®
- Grau
62790
EMPFOHLENE WERKZEUGE
Lesen Sie diese Anleitung vollständig durch, bevor Sie mit dem Zusammenbau beginnen! Die
Garage muss sicher verankert werden. DIESES PRODUKT IST ALS VORÜBERGEHENDE LÖSUNG
GEDACHT UND IST KEINE BAULICHE ANLAGE.
Wir empfehlen für den Zusammenbau 2 Personen. Dauer etwa 2 Stunden.
VIDEO ANLEITUNG UNTER:
www.carport-discount.at
12/29/10
Page 1
05_62790_0B
