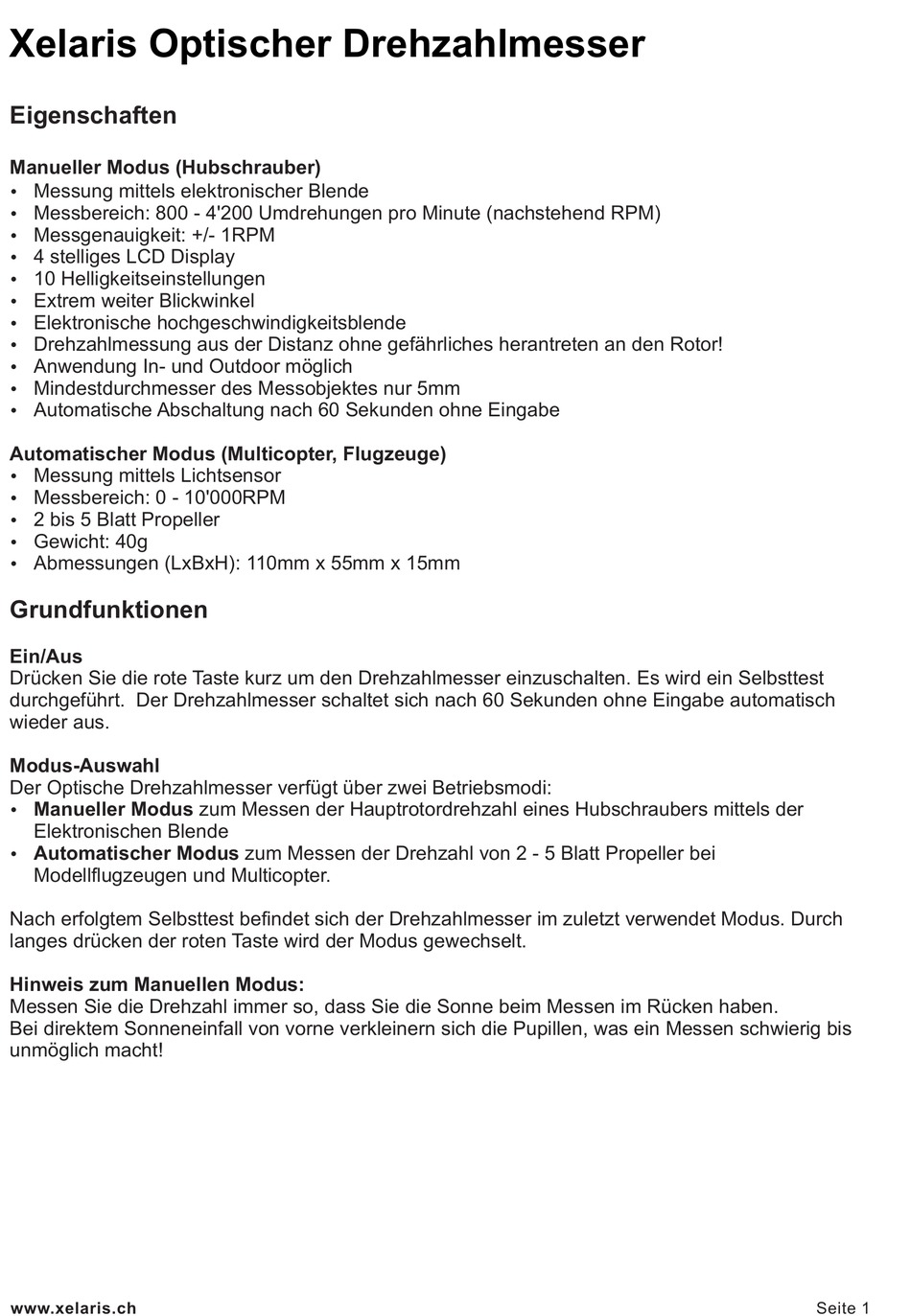

Xelaris Optischer Drehzahlmesser
Eigenschaften
Manueller Modus (Hubschrauber)
Messung mittels elektronischer Blende
Ÿ
Messbereich: 800 - 4'200 Umdrehungen pro Minute (nachstehend RPM)
Ÿ
Messgenauigkeit: +/- 1RPM
Ÿ
4 stelliges LCD Display
Ÿ
10 Helligkeitseinstellungen
Ÿ
Extrem weiter Blickwinkel
Ÿ
Elektronische hochgeschwindigkeitsblende
Ÿ
Drehzahlmessung aus der Distanz ohne gefährliches herantreten an den Rotor!
Ÿ
Anwendung In- und Outdoor möglich
Ÿ
Mindestdurchmesser des Messobjektes nur 5mm
Ÿ
Automatische Abschaltung nach 60 Sekunden ohne Eingabe
Ÿ
Automatischer Modus (Multicopter, Flugzeuge)
Messung mittels Lichtsensor
Ÿ
Messbereich: 0 - 10'000RPM
Ÿ
2 bis 5 Blatt Propeller
Ÿ
Gewicht: 40g
Ÿ
Abmessungen (LxBxH): 110mm x 55mm x 15mm
Ÿ
Grundfunktionen
Ein/Aus
Drücken Sie die rote Taste kurz um den Drehzahlmesser einzuschalten. Es wird ein Selbsttest
durchgeführt. Der Drehzahlmesser schaltet sich nach 60 Sekunden ohne Eingabe automatisch
wieder aus.
Modus-Auswahl
Der Optische Drehzahlmesser verfügt über zwei Betriebsmodi:
Manueller Modus zum Messen der Hauptrotordrehzahl eines Hubschraubers mittels der
Ÿ
Elektronischen Blende
Automatischer Modus zum Messen der Drehzahl von 2 - 5 Blatt Propeller bei
Ÿ
Modellflugzeugen und Multicopter.
Nach erfolgtem Selbsttest befindet sich der Drehzahlmesser im zuletzt verwendet Modus. Durch
langes drücken der roten Taste wird der Modus gewechselt.
Hinweis zum Manuellen Modus:
Messen Sie die Drehzahl immer so, dass Sie die Sonne beim Messen im Rücken haben.
Bei direktem Sonneneinfall von vorne verkleinern sich die Pupillen, was ein Messen schwierig bis
unmöglich macht!
www.xelaris.ch
Seite 1
