Radioddity DB25 Bedienungsanleitung Seite 5

2
5

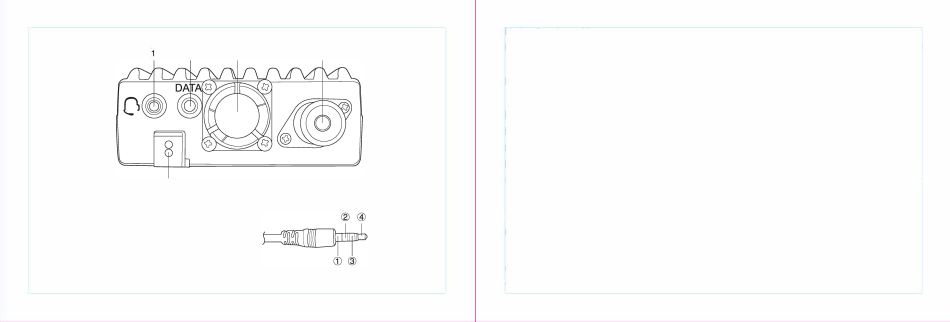

1 PTT/Microphone/GND/SP
2 Programmieranschluss
3 Lüfter
4 Antennenanschluss
5 12V Stromversorgung
6
6
3 4
G) GND
(g) SP
@MIC
@ PTT
Kurzanleitung Bedienelemente
Ein/Aus/Lautstärke: Zum Einschalten kurz drücken. Zum Ausschalten Knopf ein paar Sek. Drücken. Durch drehen
des Knopfes wird die Lautstärke verändert.
[ El!I) : Im Empfangsmodus wird die jeweilige Caller ID ausgesendet. Im Sendemodus wird z.b ein 1750 Hz Ton
ausgesendet um Repeater aufzutasten.
[ II ) : Zum Ein- und Ausschalten der Rauschsperre jeweils kurz drücken
[ II ) : Kurz drücken um zwischen Frequenz und Kanalmodus zu wechseln. Lange drücken um die
Sendeleistung umzuschalten.
[GI) : Um das Menü zu verlassen kurz drücken. Im Empfangsmodus wird durch kurzes drücken das nächste
Band gewählt A/B/C/D
[ III ) : Um die FM Radiofunktion ein und auszuschalten kurz drücken.
Progress Knob: Kurz drücken um die Menüfunktion aufzurufen oder Menüpunkte zu bestätigen. Lange drücken um
das Menü zu verlassen
Frequenzbereich einstellen
Funkgerät einschalten und während der Einschaltmeldung den Progress Knob drücken. Das Funkgerät schaltet in
die Passwortabfrage. Das Password eingeben und den Frequenzbereich für Senden und Empfangen einstellen.
Passwortfunktion
Hier kann ein Passwort vergeben werden. Ein einmal vergebenes Password wird auch für die Programmierung per
PC Software benötigt. Das Password gut merken oder notieren.
