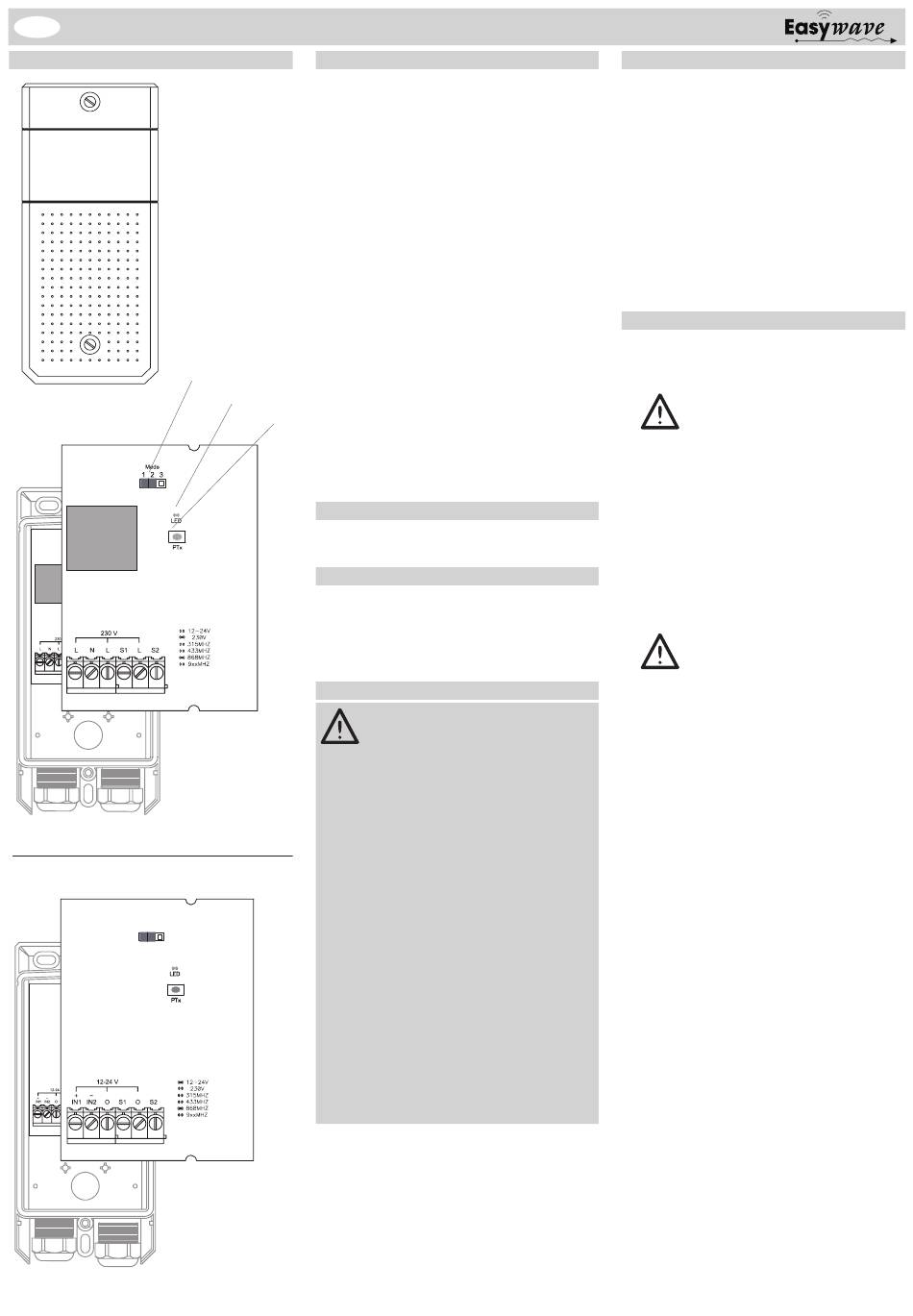

Easy wave RTS43 Ausführungsbeschreibung

Aufputz-Sender RTS43
DE
Ausführung
Jumper
MODE
RTS43E5002A01 230 V
Mode
1 2 3
Mode
1 2 3
RTS43E5002A02 12-24 V
Technische Daten
Frequenz:
Sendeleistung:
Modulation:
Codierung:
Spannungsversorgung:
RTS43E5002A02 12-24 V AC/DC
RTS43E5002A01
Stromaufnahme:
Ruhestrom
12-24 V DC
230 V AC
Sendestrom
12 V DC
24 V DC
12 V AC
24 V AC
230 V AC
LED
Schutzart:
PTx
Betriebstemperatur: -20 °C bis +60 °C
Reichweite:
Abmessungen:
Gewicht:
Lieferumfang
Aufputz-Sender RTS43, Befestigungsset, Bedie-
nungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Sender ausschließlich zum
Bedienen von Easywave-Funkempfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
Achtung! Die elektrische Installation darf
nur von einem zugelassenen Elektrofachbe-
trieb und nur im spannungsfreien Zustand
durchgeführt werden!
Beim Auslösen der Fernlernfunktion steht
der Sender unter Spannung. Berühren Sie
keine spannungsführenden Teile.
Beim Anschluss der Netzspannungsvarian-
te mit 230 V AC muss eine allpolig trennen-
de Schutzeinrichtung in der Hausinstallation
vorhanden sein (z. B. Sicherungsautomat
16 A).
Das Gerät ist nur für die feste Montage an einer
Wand vorgesehen.
Beachten Sie
leitung(en) der Funksteuerung(en)!
Beachten Sie die gerätespezifischen Normen,
VDE- und TÜV-Vorschriften!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen.
868,3 MHz
max. 22,9 mW
FSK
Easywave
230 V AC
(Anschlusskabel:
NYM-J min. 1,5 mm²)
6 mA
10 mA
50 mA
27 mA
66 mA
39 mA
12 mA
IP 65
typisch 300 m bei guten
Freifeldbedingungen
162x70x38 mm
200 g
auch die Bedienungsan-
Funktion
Mit dem Aufputz-Sender RTS43 können Schalt-
aufgaben vorhandener Schalter oder Taster, mit
einer Funkschnittstelle erweitert werden.
Der Sender prüft, ob an einem Schalter oder Tas-
ter Spannung durchgeschaltet wurde und sendet
den entsprechenden Easywave-Code A oder B
an einen Easywave-Funkempfänger, der dann ei-
nen angeschlossenen Verbraucher schaltet. Die
LED signalisiert ein ausgehendes Funksignal.
Die Einstellung des Schalter- oder Taster-Modus
erfolgt mittels des Jumpers MODE (s. Abschnitt
„Modus einstellen").
Werksseitig wird der RTS43 für den Anschluss
eines Tasters ausgeliefert (Jumperstellung 1-2).
Inbetriebnahme
1. Schrauben Sie den Gehäusedeckel ab und
befestigen Sie den Sender mit den beliegen-
den Schrauben und Dübeln an der Wand.
Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die
Montage in einem Verteilerkasten,
Gehäusen aus Metall, in unmittelba-
rer Nähe von großen Metallobjekten,
auf dem Boden oder in dessen Nähe.
2. Modus wählen:
Taster: Jumper auf Position 1-2
Schalter: Jumper auf Position 2-3
3. Schalten Sie den Stromkreis spannungsfrei.
Schließen Sie die Versorgungsleitungen und
den Schalter bzw. Taster im spannungsfreien
Zustand entsprechend der Anschlussbeispie-
le an (s. Abschnitt „Anschlussbeispiele").
Die Klemmen sind für 2x 2,5 mm² Lei-
tungsquersschnitt ausgelegt.
Verwenden Sie Anschlussleitungen
vom Typ NYM-J min. 1,5 mm². Die
PE-Leitung ist abzutrennen.
Führen Sie alle Anschlusskabel über
die wasserdichten PG-Verschraubun-
gen in das Gerät ein. Beachten Sie
nach der Installation, dass die Dich-
tigkeit des Gerätes gegeben ist.
4. Schrauben Sie den Gehäusedeckel zu und
schalten Sie die Spannungsversorgung wie-
der ein.
5. Lernen Sie den Sendecode des RTS43 in den
Empfänger des zu steuernden Verbrauchers
ein. Durch Betätigung des Schalters oder
Tasters wird der Sendecode an den Empfän-
ger übertragen. Lesen Sie hierzu auch die
Bedienungsanleitungen des Empfängers.
