STARG8 AC
DE Steuerung für einen 230V-Motor für Schiebetore oder für einen / zwei
230V-Motor/en für Drehflügeltore
Installations- und Bedienungsanleitung
V
H
V
R E
F
V
L
Made in Italy

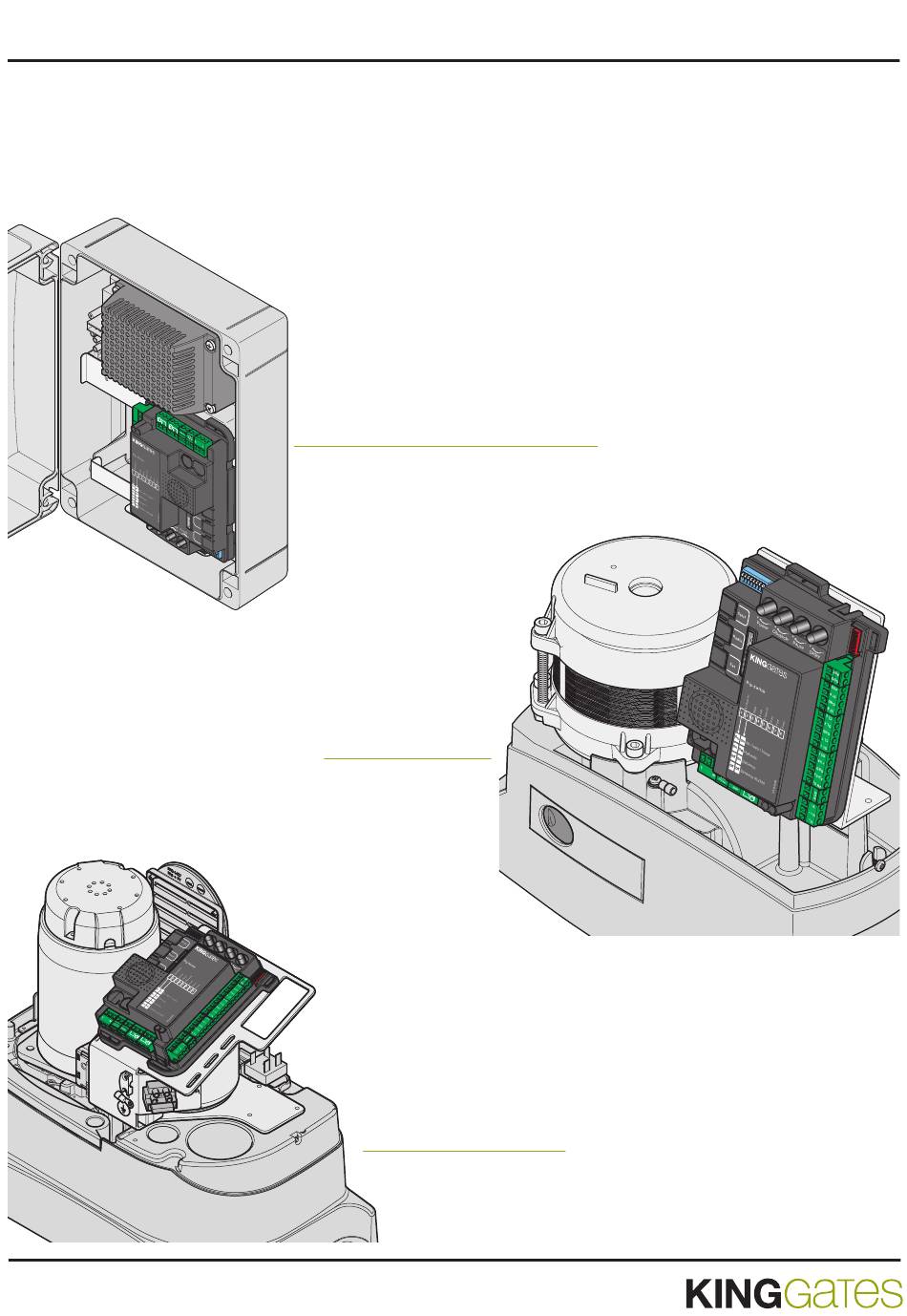

STARG8 AC BOX
Steuerung für Jet 230, Linear 230V
oder Intro 230-400
P h
o t o
S t o
p
R a
E r ro
d io
r
S t a
r t
Steuerung
für
Dynamos 230
Steuerung für
DynamosXL 2500
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für King gates STARG8 AC
Inhaltszusammenfassung für King gates STARG8 AC
- Seite 1 STARG8 AC DE Steuerung für einen 230V-Motor für Schiebetore oder für einen / zwei 230V-Motor/en für Drehflügeltore Installations- und Bedienungsanleitung STARG8 AC BOX Steuerung für Jet 230, Linear 230V oder Intro 230-400 o t o S t o E r ro...
-
Seite 2: Inhaltsverzeichnis
1.2 - Hauptmerkmale 1.3 - Technische Merkmale der Steuerung 2. Elektrische Anschlüsse 2.1 - Elektrische Leistungsanschlüsse STARG8 AC 2.2 - Elektrische Leistungsanschlüsse motor XL 2.3 - Schaltplan Anschluss der Zubehörteile einer typischen Anlage 2.4 - Schaltplan für den Anschluss der Zubehörteile 3. -
Seite 3: Beschreibung Des Produktes
5 - Ausführung der Prüfungen des Absatzes "Abnahme und Inbe- - Integrierter Funkhandempfänger 433.92 MHz, kompatibel mit triebnahme" (Absatz 6). Rolling-Code-Sendern von King Gates. - 6 Anzeige-LEDs (Absatz 7). Wenn die Steuerung nach diesen Schritten Störungen - Softlauffunktion beim Öffnen und Schließen (individuell einstellbar aufweisen sollte, beachten Sie bitte Absatz 7 "Anzeige-LEDs... -
Seite 4: Elektrische Anschlüsse
Elektrische Anschlüsse 2.1 - Elektrische Leistungsanschlüsse STARG8 AC Transformator Netzstromversorgung 230 V/0 V- 12 V -18 V 230 V 50 Hz (bereits serienmäßig Kabel 3 x 1,5 mm² angeschlossen) (max. Abstand 30m) MOTOR 1 Kondensator zwi- schen den beiden (erster sich öffnender Flügel) Phasen des Motors Kabel 3 x 1,5 mm²... -
Seite 5: Elektrische Leistungsanschlüsse Motor Xl
2.2 - Elektrische Leistungsanschlüsse motor XL Transformator Netzstromversorgung 230 V/0 V- 12 V -18 V 230 V 50 Hz (bereits serienmäßig Kabel 3 x 1,5 mm² angeschlossen) (max. Abstand 30m) MOTOR 1 (erster sich öffnender Flügel) Kabel 3 x 1,5 mm² (max. -
Seite 6: Schaltplan Anschluss Der Zubehörteile Einer Typischen Anlage
2.3 - Schaltplan Anschluss der Zubehörteile einer typischen Anlage Haupt- sicherung 5 A BLINKLEUCHTE Idea 230 Plus Zubehör- KABEL LEUCHTE: 2 x 0,5 mm² (max. Abstand 20 m) KABEL ANTENNE: RG58 (max. empfohlener Abstand 5 m) Sicherung 1 A SICHERHEITSVORRICHTUNGEN BEIM ÖFFNEN Sicherheitsleiste Serie "Bar"... -
Seite 7: Schaltplan Für Den Anschluss Der Zubehörteile
2.4 - Schaltplan für den Anschluss der Zubehörteile Blinkleuchte Blinkleuchte 230 V AC, max. 15 W (Absatz 8.3) TRANSF PRI M RE F Standardanschluss: Elektroschloss 12 V AC, max. 15 W Kontakt AUX / Elektroschloss Hinweis: Wenn Sicherheitsvorrichtungen (Ausgang konfigurierbar als Zusatzleuchte, siehe Absatz 13) an die Eingänge "PHO1"... -
Seite 8: Einstellungen Der Steuerung
Einstellungen der Steuerung 3.1 - Einstellungen der DIP-Schalter DIP-SCHALTER (Absatz 3.1) Status DIP-Schalter Beschreibung der Funktionsweise DIP- ON ON Angeschlossene Antriebe: Drehflügeltor-Modell Serie "Jet 230V", "Linear 230V", "Intro 230-400" Schalter ON OFF Angeschlossene Antriebe: hydraulisch 1-2 MOTOR OFF ON Angeschlossene Antriebe: Schiebetor-Modell "Dynamos 230V" OFF OFF Angeschlossene Antriebe: Schiebetor-Modell Serie "Dynamos XL 2500"... -
Seite 9: Einstellung Der Trimmer
Wenn der DIP-Schalter "PHO2" auf OFF gestellt wird, sind die Si- Somit wird beim Ausfahren (oder Einfahren) in die Durchfahrt der so- cherheitsvorrichtungen beim Öffnen (siehe Absatz 8.6) als Sicher- fortige Zulauf der Automatisierung ohne Abwarten der Offenhaltezeit heitsleiste eingestellt: Sie sprechen nur in der Öffnungsphase an und aktiviert. -
Seite 10: Programmierung Der Handsender
Taste Radio Die zu programmierenden Handsender müssen der Serie "Stylo4K" oder "Stylo2K" von King Gates angehören. Siehe nebenstehende Abbildung. Wenn zu Beginn der nachstehenden Lernprozeduren die LEDS "Set", "Radio" und "Start" blinken, bedeutet dies, dass der Programmierschutz aktiviert wurde, siehe Ab- satz 16.1. -
Seite 11: Löschen Aller Handsender Im Speicher
4.3 - Löschen aller Handsender im Speicher Mit dieser Prozedur werden alle Handsender im Speicher gelöscht. 1. DRÜCKEN SIE DIE TASTE RADIO 2. DRÜCKEN SIE DIE TASTE RADIO 3. DIE LÖSCHUNG DES SPEICHERS FÜR 4 SEKUNDEN FÜR 1 SEKUNDE WURDE BEENDET Die rote LED "Radio"... -
Seite 12: Programmierung Der Laufwege
Programmierung der Laufwege Trimmer Power DIP-Schalter 1 und 2 Taste Start Taste Set Taste Radio Vor der Inbetriebnahme muss eine der folgenden Programmierungen ausgeführt werden: - Basisprogrammierung der Bewegung der Automatisierung: Selbsterlernung der Bewegungszeiten und der Anfangspunkte für den Softlauf. - Fortgeschrittene Programmierung der Bewegung der Automatisierung: Selbsterlernung der Bewegungszeiten und manuelle Einstellung der Softlauf-Anfangspunkte. -
Seite 13: Programmierung Der Öffnungsweite Für Fußgänger
ACHTUNG! - Wenn die Automatisierung die Bewegung mit Zulaufen statt mit Öffnen beginnt, folgendermaßen vorgehen: 1. Durch gleichzeitiges Drücken von SET und RADIO die Programmierung verlassen: für DREHFLÜGELTOR-MOTOR: Die Phasen des Motors/der Motoren und die Eingänge eventueller Endschalter umkehren (KLEMMEN 10-11, 13-14); für SCHIEBETOR-MOTOR: DIP-Schalter 8 verstellen, siehe Absatz 3.1 2. -
Seite 14: Fortgeschrittene Programmierung Zur Bewegung Der Automatisierung
5.3 - Fortgeschrittene Programmierung zur Bewegung der Automatisierung Mit dieser Prozedur speichert die Steuerung die Zeiten und die erforderliche Arbeitskraft zum Öffnen und Schließen der Anlage. Außerdem kann Folgendes eingegeben werden: Startpunkte des Softlaufs des Torflügels oder deren Löschung - Umkehr der Bewegungsrichtung FLÜGEL 1 FLÜGEL 2 (erster sich öffnender Flügel, standard-... -
Seite 15: Abnahme Und Inbetriebnahme
13. WENN BEIM SCHLIESSEN SOFTLAUF GEWÜNSCHT WIRD, WÄHREND DER BEWEGUNG DIE TASTE SET ODER EINE TASTE DES PROGRAMMIERTEN 14. DIE STEUERUNG VOLLENDET DIE HANDSENDERS DRÜCKEN, UM DEN ANFANGSPUNKT DES SOFTLAUFS EINZU- SCHLIESSUNG GEBEN. ANDERNFALLS DEN ABSCHLUSS DER BEWEGUNG ABWARTEN Die gelbe Led "Set" bleibt eingeschaltet Die gelbe LED "Set"... -
Seite 16: Anzeigen Der Leds
- schaltet sich mit Dauerlicht ein, wenn der Kontakt START (Klemmen 15-16) geschlossen ist - ist ausgeschaltet, wenn der Kontakt START (Klemmen 15-16) geöffnet ist ROTE LED RADIO: - blinkt bei Empfang eines Befehls per King Gates-Handsender - ist ausgeschaltet, wenn die Steuerung im Standby-Modus ist. 7.2 -... -
Seite 17: Anschluss Von Vorrichtungen An Die Platine
In den Abbildungen 11a, 11b und 11c sind Beispiele für den An- Drehflügeltor = siehe Absatz 2.1 / 2.2 schluss der King Gates-Fotozellen "Viky30" dargestellt. Beim Modell für Schiebetore wird der Motor bereits verkabelt und phasengleich (in Bezug auf die Öffnungs- und Schließrichtung) mit Wenn mehrere Vorrichtungen an diesen Kontakt ange- den Endschalter-Anschlüssen geliefert. - Seite 18 - bei offenem Zugang haben sie keine Auswirkung. In den Abbildungen 11a, 11b und 11c sind Beispiele für den An- schluss der King Gates-Fotozellen "Viky30" dargestellt. Wenn mehrere Vorrichtungen an diesen Kontakt ange- schlossen werden sollen, müssen sie in Reihe geschaltet wer- den (siehe Abb.
-
Seite 19: Versorgung Der Zubehörteile 24 V Dc
8.7 - Versorgung der Zubehörteile 24 V DC Gewöhnlich wird in diesem Modus DIP-Schalter 3 STEP auf OFF und DIP-Schalter 4 AUTO auf ON gestellt, um sich zu vergewis- VORGESEHENE KLEMMEN: 7-8 (siehe Absatz 2.4). sern, dass das Tor nie in geöffneter Position gesperrt wird. Bei versorgter Steuerung steht an diesen Klemmen eine Nennspan- Bei einem Anschluss von mehr als einem START-Kontakt nung von 24 V DC, max. -
Seite 20: Probleme Und Deren Lösung
Probleme und deren Lösung Festgestelltes Problem Symptome / Ursachen Abhilfe 9a Die LEDs der Steuerung sind Es fehlt Spannung an der Linie. Das Vorhandensein von Spannung an der Eingangslinie ausgeschaltet. prüfen, siehe Absatz 2.2 / 2.3. Die Sicherungen sind beschädigt. Vor Sicherungen ersetzen (siehe Absatz 2.2). -
Seite 21: Fortgeschrittene Programmierungen - Inhalt
Fortgeschrittene Programmierungen - Inhalt Die Steuerung verfügt über fortgeschrittene Programmierungen, die nicht zur Inbetriebnahme der Anlagen dienen, jedoch zur Konfiguration fortgeschrittener Betriebsmodi nützlich sind. BACKJUMP-EINSTELLUNGEN - Einstellung des Backjump. PROGRAMMIERUNG AUSGANG HILFSVORRICHTUNGEN (AUX) - Programmierung der Taste des Handsenders, der an den Ausgang AUX angeschlossen ist. - Auswahl der an den Ausgang AUX angeschlossenen Vorrichtung. - Seite 22 Anmerkungen...
- Seite 24 Dati dell’installatore / Daten des Installateurs Azienda / Unternehmen Timbro / Stempel Località / Ort Provincia / Provinz Recapito telefonico / Telefonnummer Referente / Ansprechpartner Dati del costruttore / Daten des Herstellers King Gates S.r.l. Phone +39.0434.737082 Fax +39.0434.786031 info@king-gates.com www.king-gates.com...
