Heizungsaktor 6fach mit Regler REG
Heizungsaktor 6fach mit Regler REG
Best.-Nr. : 2129 00
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

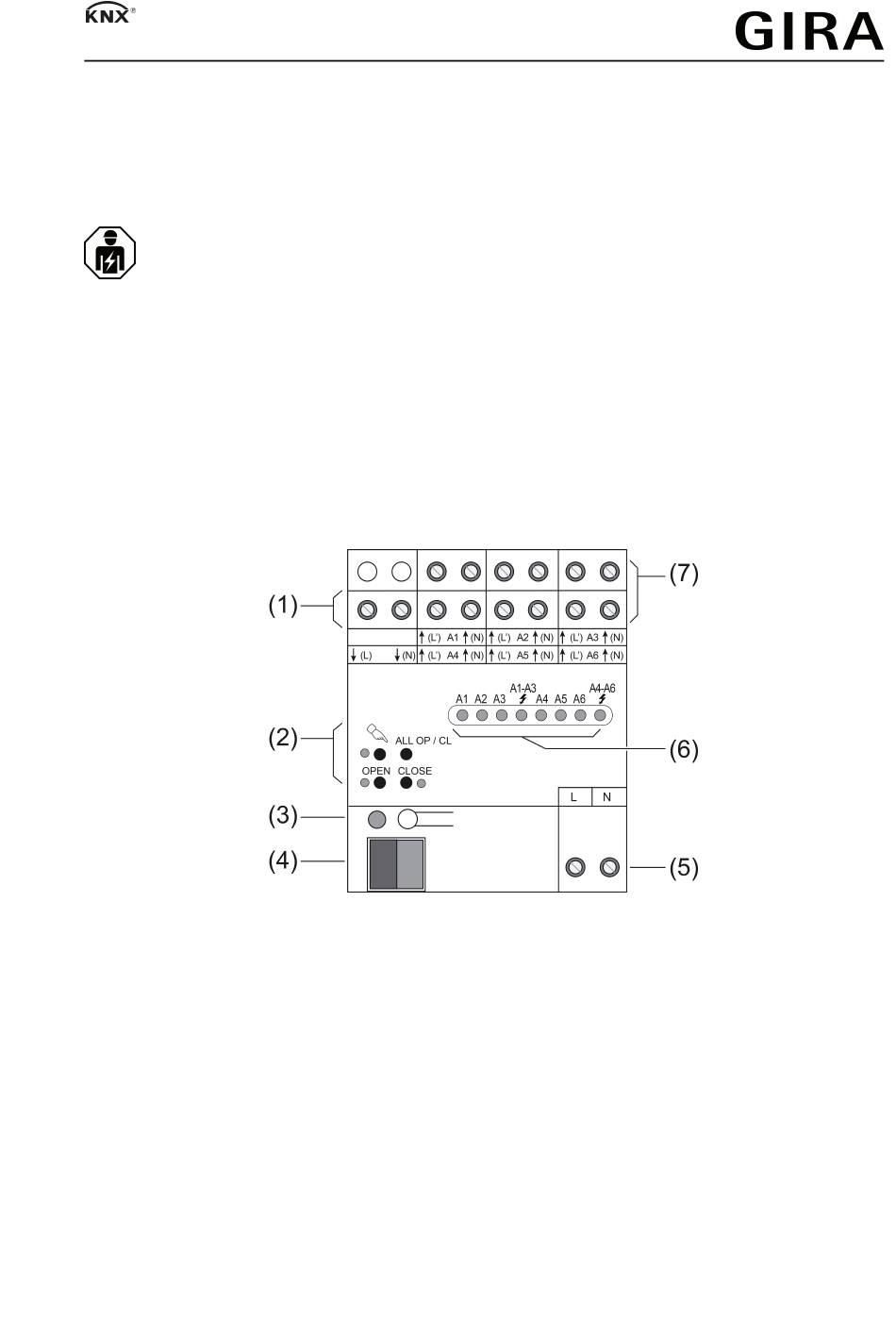

2 Geräteaufbau
(1) Versorgung elektrothermische Stellantriebe
(2) Tastenfeld für Handbedienung
(3) Programmier-Taste und -LED
(4) Anschluss KNX
(5) Anschluss Netzversorgung
(6) Status-LED Ausgänge
(7) Anschluss elektrothermische Stellantriebe
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
82590312
Bild 1: Frontansicht
05.04.2017
1/9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gira 2129 00
Inhaltszusammenfassung für Gira 2129 00
- Seite 1 Heizungsaktor 6fach mit Regler REG Heizungsaktor 6fach mit Regler REG Best.-Nr. : 2129 00 Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
- Seite 2 Heizungsaktor 6fach mit Regler REG Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
-
Seite 3: Bedienung
Heizungsaktor 6fach mit Regler REG 4 Bedienung Bedienelemente Bild 2: Bedienelemente – Übersicht (6) A1...A6: Status-LED Ausgänge ŋ1-3, ŋ4-6: Anzeige "Überlast/Kurzschluss" für Ausgangsgruppe (8) Taste c – Handbedienung (9) LED c – Ein: Permanenter Handbetrieb aktiv (10) Taste OPEN – Ventil öffnen (11) LED OPEN –... - Seite 4 Heizungsaktor 6fach mit Regler REG i Der Handbetrieb ist im laufenden Betrieb über Bustelegramm sperrbar. Kurzzeitigen Handbetrieb einschalten Die Bedienung mit Tastenfeld ist programmiert und nicht gesperrt. Taste c kurz betätigen. Status-LED A1 blinkt, LED c bleibt aus. i Nach 5 Sekunden ohne Tastenbetätigung kehrt der Aktor automatisch in den Busbetrieb zurück.
-
Seite 5: Informationen Für Elektrofachkräfte
Heizungsaktor 6fach mit Regler REG Status-LED des gesperrten Ausgangs A1... blinkt schnell. Busbetrieb aktivieren (siehe Kapitel Permanenten Handbetrieb ausschalten). i Ein gesperrter Ausgang kann im Handbetrieb bedient werden. Ausgänge entsperren Das Gerät befindet sich im permanenten Handbetrieb. Taste c so oft kurz betätigen, bis der gewünschte Ausgang gewählt ist. Tasten OPEN und CLOSE gleichzeitig mindestens 5 Sekunden betätigen. - Seite 6 Heizungsaktor 6fach mit Regler REG Maximale Anzahl Stellantriebe pro Ausgang nicht überschreiten (siehe Technische Daten). Technische Daten der verwendeten Stellantriebe beachten. N-Leiter von den Ausgangsklemmen nicht zu weiteren Geräten durchschleifen. Stellantriebe AC 230 V gemäß Anschlussplan (Bild 3) anschließen. Stellantriebe AC 24 V gemäß Anschlussplan (Bild 4) anschließen. Versorgung für Stellantriebe an Klemmen 8(L) und 8(N) (1) anschließen.
-
Seite 7: Anhang
Heizungsaktor 6fach mit Regler REG Bild 5: Abdeckkappe aufstecken Busleitung nach hinten führen. Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 5). Abdeckkappe entfernen Bild 6: Abdeckkappe entfernen Abdeckkappe seitlich drücken und abziehen (Bild 6). 5.2 Inbetriebnahme Adresse und Anwendungssoftware laden Busspannung einschalten. -
Seite 8: Hilfe Im Problemfall
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 82590312 05.04.2017... - Seite 9 Heizungsaktor 6fach mit Regler REG Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de 82590312 05.04.2017...
