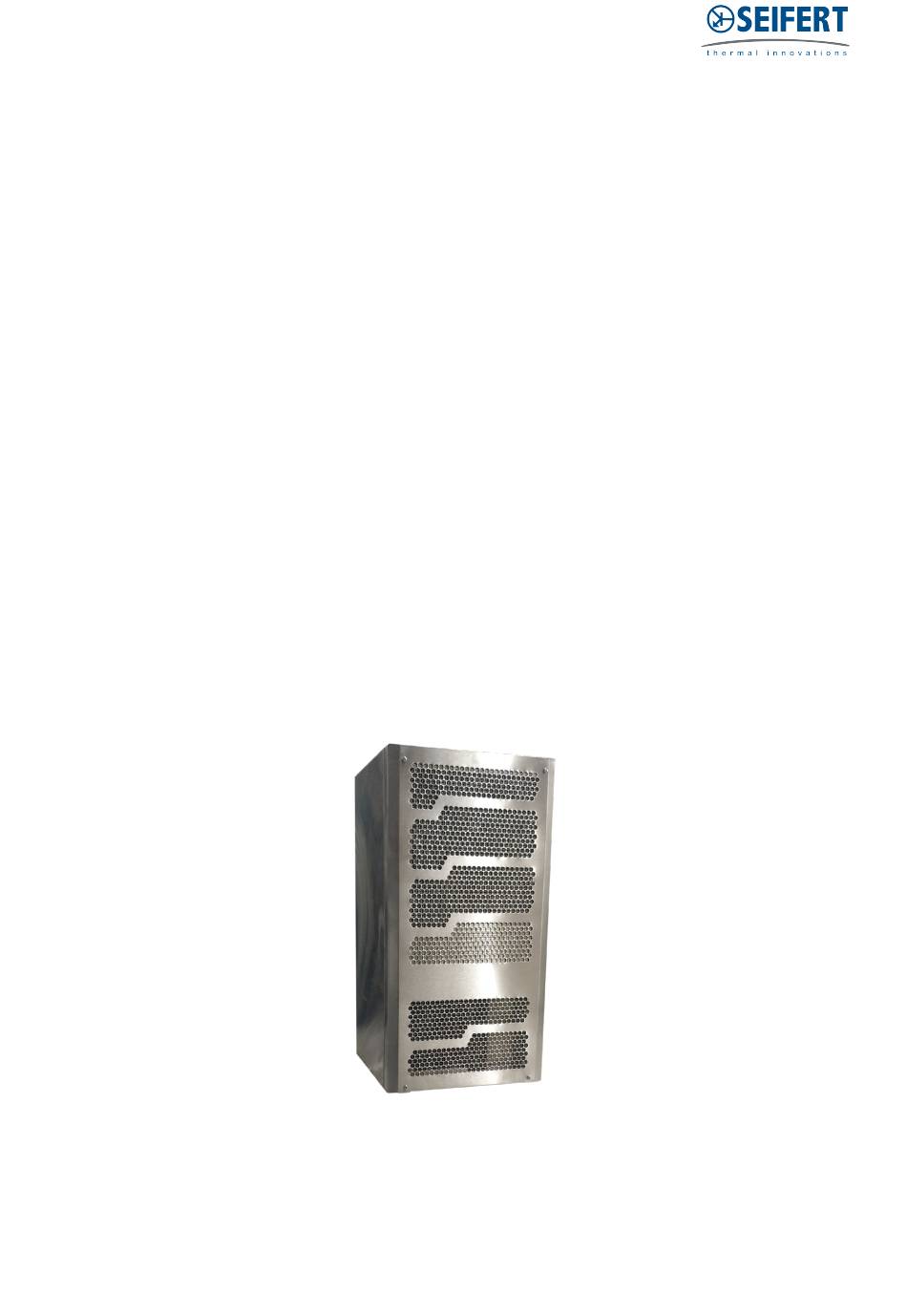

Seite 1: Inhaltsverzeichnis
Inhaltsverzeichnis 87082082USL 1. Betriebsanleitung ........................2. Rechtliche Bestimmungen ......................3. Sicherheitshinweise ........................4. Einstellungen ..........................5. Funktionsbeschreibung ....................... 6. Technische Daten ......................... 7. Kennlinienfeld ..........................8. Montage ............................9. Kondensat Management ......................10. Befestigungsschema ....................... 11. Ausschnittsmasse ........................12. Abmessungen (H x B x T) ....................... -
Seite 2: Betriebsanleitung
1. Betriebsanleitung Die vorliegende Betriebsanleitung beinhaltet Angaben und Hinweise, damit das Fachpersonal sicher, sachgemäss und wirtschaftlich an und mit dem Gerät arbeiten kann. Nur wenn die Inhalte der Betriebsanleitung verstanden und beachtet werden, können: Gefahren vermieden Reparaturkosten und Ausfallzeiten vermindert Zuverlässigkeit und Lebensdauer des Gerätes erhöht werden ACHTEN SIE AUF DIE JEWEILS RICHTIGE VERSION DER BEDIENUNGSANLEITUNG PASSEND ZU IHREM GERÄT. -
Seite 3: Rechtliche Bestimmungen
2. Rechtliche Bestimmungen Haftung Die in dieser Betriebsanleitung enthaltenen Informationen und Daten, waren zum Zeitpunkt der Erstellung auf dem neuesten Stand. Technische Änderungen im Rahmen der Weiterentwicklung des Geräts bleiben vorbehalten. Aus den Angaben, Abbildungen und Beschreibungen in dieser Betriebsanleitung können daher keine Ansprüche auf bereits ausgelieferte Geräte geltend gemacht werden. -
Seite 4: Sicherheitshinweise
3. Sicherheitshinweise Das Gerät entspricht zum Zeitpunkt der Lieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. Nur qualifiziertes Fachpersonal darf an dem Gerät arbeiten. Nicht authorisierten Personen sind Arbeiten an dem Gerät zu verbieten. Das Bedienungspersonal muss Veränderungen am Betriebsverhalten des Gerätes unverzüglich mitteilen. -
Seite 5: Einstellungen
4. Einstellungen Das Schaltschrankkühlgerät wird bestimmungsgemäss als Zubehör für industrielle Anlagen eingesetzt. Es wird dort eingesetzt, wo Wärme aus Schaltschränken abgeführt werden muss, um temperaturempfindliche Bauteile zu schützen. Das Kühlgerät hat 2 voneinander getrennte Luftkreisläufe, dadurch vermischt sich die saubere Schaltschrankinnenluft nicht mit der ggf. -
Seite 6: Funktionsbeschreibung
5. Funktionsbeschreibung Das Kühlgerät für Schaltschränke arbeitet auf der Basis eines Kältekreislaufs bestehend aus vier Hauptkomponenten: Kompressor, Verdampfer, Kondensator und Expansionsvorrichtung. Der Kreislauf ist hermetisch abgeschlossen und das Kältemittel R134a zirkuliert in ihm. R134a ist chlorfrei und enthält keine Zusatzstoffe. Es hat ein Ozonzerstörungspotential [ODP] von 0 und ein globales Wärmepotential [GWP] von 1430. -
Seite 7: Technische Daten
6. Technische Daten Bestellnummer 87082082USL 780 W @ 50 Hz Nutzkühlleistung L35L35 830 W @ 60 Hz 600 W @ 50 Hz Nutzkühlleistung L35L50 700 W @ 60 Hz EER L35L35 Kompressor Typ Rollkolbenkompressor Kältemittel / GWP R 134a / 1430 Füllmenge Kältemittel... -
Seite 8: Kennlinienfeld
7. Kennlinienfeld Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 8 / 25... -
Seite 9: Montage
8. Montage Gerät auspacken: Beim Auspacken des Gerätes bitte wie folgt vorgehen: Schritt 1: Kühlgerät aufrecht hinstellen mit der vorgestanzten Verpackungsöffnung nach oben. Schritt 2: Verpackungsöffnung abziehen. Schritt 3: Transportschlinge des Kühlgerätes in den Transporthaken hängen und das Gerät leicht anheben. Schritt 4: Verpackungsschale abziehen und das Einschubfach mit Installationsmaterial und Bedienungsanleitung Kurzversion rausziehen. -
Seite 10: Kondensat Management
Montage: Die Versorgungsspannung muss den auf dem Typenschild des Kühlgerätes angegebenen Werten entsprechen. Immer die Netzspannung abschalten bevor Sie das Gerät öffnen. Die abzuführende Verlustleistung des Schaltschrankes darf in keinem Fall die Nutzkühlleistung des Kühlgerätes übersteigen. Bei der Auswahl des richtigen Gerätes sollten Sie immer 15% Reserve einrechnen. Kontrollieren, dass die Luftein- und Austrittsöffnungen des Kühlgeräts nicht durch zu nah stehende Wände oder andere Gegenstände verschlossen werden. -
Seite 11: Befestigungsschema
10. Befestigungsschema Das Gerät nicht in den ersten 15 Minuten nach der Installation einschalten! M6 Schrauben M6 Zahnscheiben M6 Unterlegscheiben Schaltschrank Gerätedichtung Kühlgerät Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 11 / 25... -
Seite 12: Ausschnittsmasse
11. Ausschnittsmasse Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 12 / 25... -
Seite 13: Abmessungen (H X B X T)
12. Abmessungen (H x B x T) Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 13 / 25... -
Seite 14: Elektrischer Anschluss
13. Elektrischer Anschluss Türschalter Das Kühlgerät kann mittels eines Türkontaktes ein- und ausgeschaltet werden. Werksseitig sind diese Klemmen überbrückt. Um den Türkontakt anzuschliessen, entfernen Sie bitte die Brücke. Der Kontakt muss geschlossen sein wenn die Türe zu ist. Es besteht die Möglichkeit, die Logik des Türschalters zu ändern (Steuerungs-Firmware Version 1.2 oder höher). Dies kann durch Ändern des Werts von Parameter c68 eingestellt werden. - Seite 15 SCCR Informationen zum Ändern des verfügbaren Kurzschlussstroms innerhalb eines Stromkreises im Schaltschrank finden Sie im Dokument Short Circuit Current Rating (SCCR) von UL508A Supplement SB und Seifert Systems. Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 15 / 25...
-
Seite 16: Steuerung
14. Steuerung Das Display zeigt Temperaturen im Bereich von -50°C bis +150°C (-58°F to +302°F) an. Die Temperatur wird in Zehnerschritten von -19.9°C bis +99.9°C (-3.8°F bis +211.8°F) angezeigt. Während des Programmierens werden sowohl die Kurzzeichen als auch die jeweiligen Werte angezeigt. Das Display zeigt auch die jeweiligen Symbole entsprechend den Ereignissen an. - Seite 17 Einstellen der gewünschten Heizungstemperatur St2:(nur für Geräte mit interner Heizung): 1. Die “SET” Taste zweimal langsam drücken bis St2 und dann der voreingestellte Wert ( +5°C / +41°F) erscheinen. 2. Die Tasten ▲ oder ▼ betätigen um den gewünschten Wert auszuwählen. 3.
- Seite 18 Zustand Alarmrelais Display 1 System ausgeschaltet 2 System eingeschaltet - KEIN ALARM - Türkontakt geschlossen 3 System eingeschaltet - Türkontakt offen 4 System eingeschaltet - ALARM STATUS Fehlertabelle: Das Display zeigt entweder "OFF" oder "EXX" mit einem blinkendem Warndreieck abwechselnd mit der Standardanzeige an.Bestehen mehrere Fehler, werden diese nacheinander angezeigt Fehlercode Beschreibung...
- Seite 19 Wichtige Hinweise: Wird während des Programmiervorganges keine Taste innerhalb von 10 Sekunden betätigt, fängt das Display an zublinken und kehrt nach 1 Minute zum Hauptmenü zurück ohne Änderungen zu speichern. Um die Scrollgeschwindigkeit zu ändern drücken und halten Sie die ▲ oder ▼ Tasten für mindestens 5 Sekunden.
-
Seite 20: Verdrahtungsschema
15. Verdrahtungsschema Abschlußstecker Signalstecker Alarm (NC) Alarm (COM) Alarm (NO) Türkontakt Türkontakt Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL 20 / 25... -
Seite 21: Inbetriebnahme
16. Inbetriebnahme Achtung! Um die erforderliche Schmierung des Verdichters sicherzustellen, muss das durch den Transport im System befindliche Öl erst wieder in den Verdichter zurücklaufen. Deshalb darf das Gerät erst einer Wartezeit von mindestens 30 Min. nach Beendigung der Montage an das Netz angeschlossen und in Betrieb genommen werden. -
Seite 22: Fehlerbehebung
17. Fehlerbehebung Fehler Zustand Ursache Abhilfe Interner Lüfter arbeitet nicht Keine Netzspannung Stromversorgung überprüfen Keine Gerätestörung. Zur Überprüfung der Testfunktionen die Solltemperatur„St“ Schranktemperatur liegt unter des Controllers soweit herunterstellen, Interner Lüfter Solltemperatur des Controllers daß Verdichter und Gerät kühlt arbeitet, Aussenlüfter Aussenlüfter ansprin- nicht gen. -
Seite 23: Wartung & Reinigung
18. Wartung & Reinigung Vor Ausführung jeglicher Arbeiten die Netzspannung vom Schaltschrank abklemmen. Entladungsphase von 5 Minuten für elektrische Komponenten unbedingt abwarten. Das Kühlgerät selbst ist weitgehend wartungsfrei und enthält keine Filter / Filtermatten die ausgetauscht oder ersetzt werden müssen. Bei extrem staubiger Umgebungsluft empfehlen wir Filtermatten (siehe Zubehör) zu installieren. -
Seite 24: Transport & Lagerung
19. Transport & Lagerung ACHTUNG! Funktionsausfall des Gerätes durch Transportschäden. Die Verpackung des Gerätes darf bei Lieferung aussen keine transportbedingten Beschädigungen aufweisen. Jede Beschädigung der Verpackung ist ein Hinweis auf einen möglichen transportbedingten Schaden am Gerät. Lagerbedingungen: Lagern Sie das Gerät nur in Räumen, die folgende Lagerbedingungen erfüllen: Temperaturbereich: - 40°C bis + 70°C Relative Luftfeuchtigkeit [bei 25 °C]: max. -
Seite 25: Lieferumfang / Ersatzteile / Zubehör
5 - poliger Anschlussstecker Kabelverschraubung M16 * 1.5 Sicherungsmutter M16 * 1.5 Kabelverschraubung M20 * 1.5 Sicherungsmutter M20 * 1.5 Abdeckplatte Seifert Systems Inc. 75 Circuit Drive, North Kingstown RI 02852, United States Tel. 401-294-6960 Revisions Nr. 1-8 - 07.02.2023 Dok. Nr. 9987082082USL...
