Inhaltszusammenfassung für Cooler Master Dyn X Simulator Cockpit

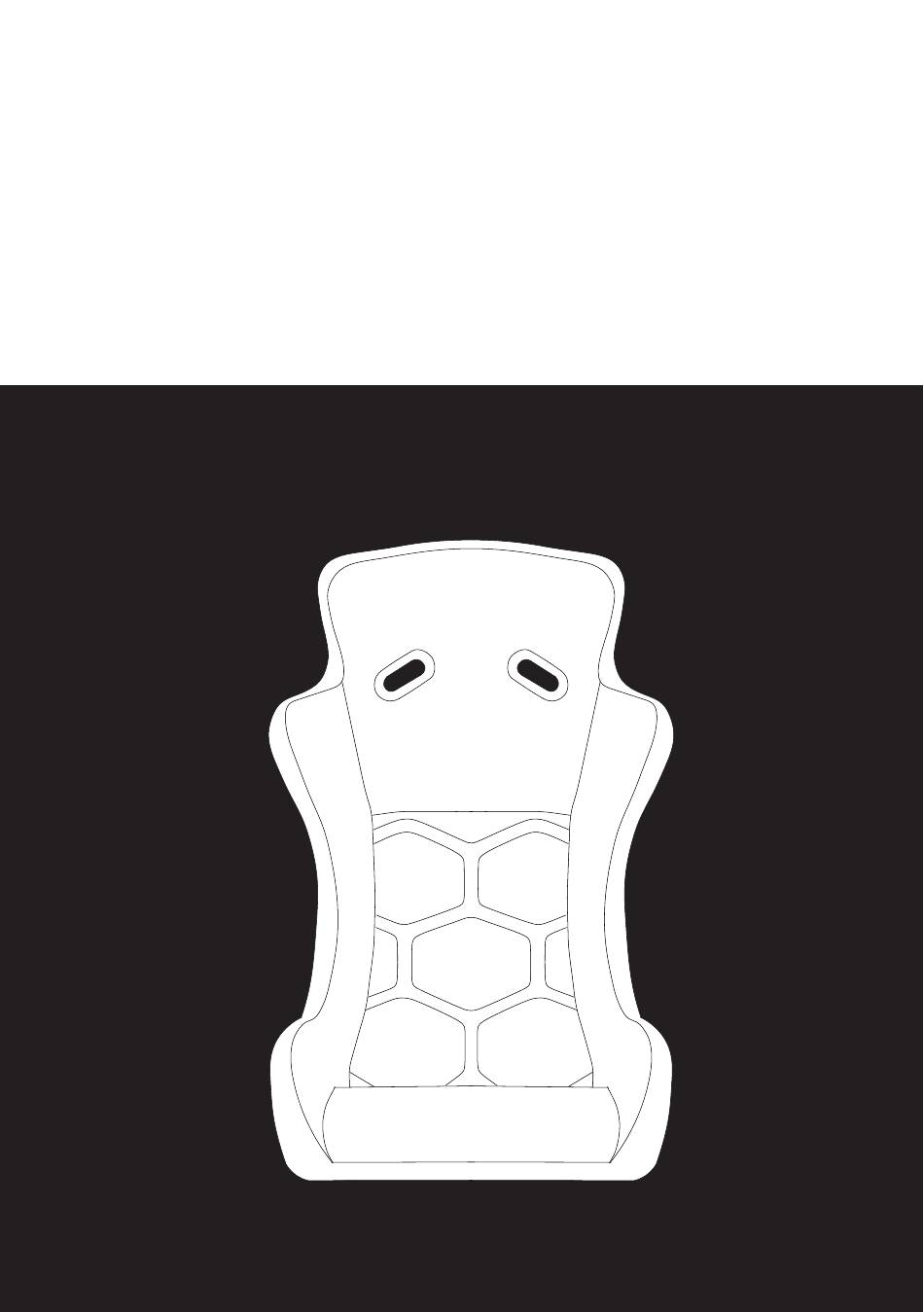

- Seite 1 Rennsitz Zubehör für Dyn X Simulator Cockpit Benutzerhandbuch...
- Seite 2 RENNSITZ ANBRINGEN WERKZEUGE HARDWARE TEILE M8 X 30mm M8 UNTERLEGSCHEIBEN INNENSECHSKANTSCHRAUBE RENNSITZ SCHRITT 1: RICHTEN SIE DIE GEWINDEÖFFNUNGEN IM SITZ AN DEN ÖFFNUNGEN IN DER SITZHALTERUNG AUS. SCHRITT 2: BEFESTIGEN SIE DEN SITZ MIT DEN INNENSECHSKANTSCHRAUBEN UND UNTERLEGSCHEIBEN AN DEN SITZHALTERUNGEN HINWEIS: DIE LINKS ABGEBILDETE STANDARDPOSITION IST NUR EINE MÖGLICHE MONTAGEOPTION STANDARDPOSITION...
- Seite 3 KOPFSTÜTZE ANBRINGEN DIE KOPFSTÜTZE KANN IN JEDER POSITION VERWENDET WERDEN UND IST AM HILFREICHSTEN, WENN DAS DYN X COCKPIT NACH HINTEN GEDREHT IST BEFESTIGEN SIE DEN KLETTVERSCHLUSS DER KOPFSTÜTZE SCHRITT 1 SCHRITT 2 SCHRITT 3 SCHRITT 4 SCHRITT 5 FÜHREN SIE DIE GURTE BEFESTIGEN SIE DEN VERBINDEN SIE DIE VERBINDEN SIE DEN...
- Seite 4 SITZABMESSUNGEN ABMESSUNGEN A: ÄUSSERE SITZTIEFE 500mm B: ÄUSSERE SITZHÖHE 925mm C: ÄUSSERE SCHULTERBREITE 575mm D: ÄUSSERE BODENBREITE 540mm E: BEFESTIGUNGSBREITE 420mm F: INNERE SITZBREITE (RÜCKSEITE) 360mm G: INNERE SITZBREITE (VORDERSEITE) 430mm H: HÖHE DER SCHULTERSTÜTZE 625mm I: SITZTIEFE 465mm J: HÖHE DES GURTSCHLITZES 55mm K: MITTE DES GURTSCHLITZES 700mm...
