Info & Service

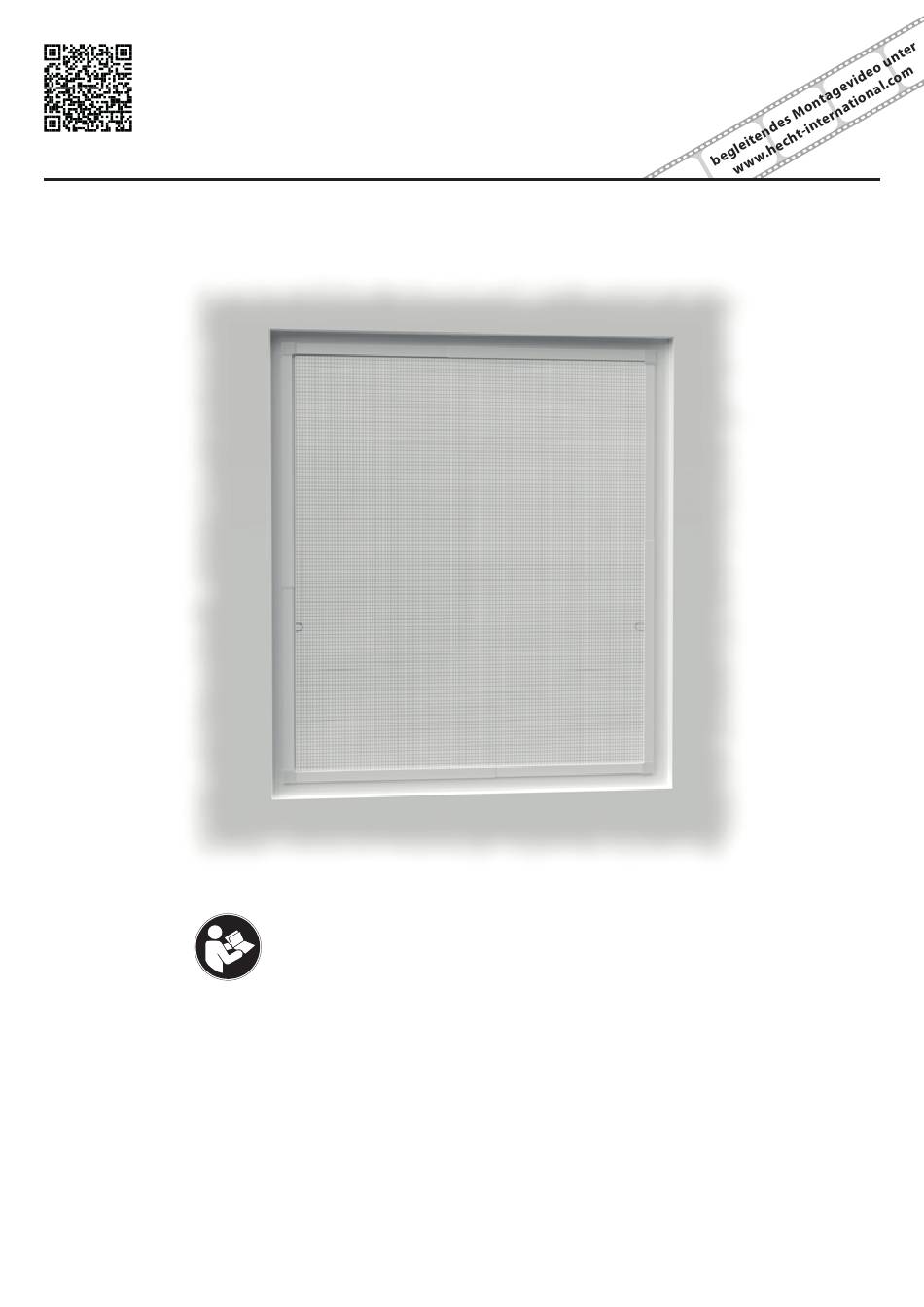

Abb. ähnlich
P1232
Montage-Anleitung
Teleskop Insektenschutz für Fenster START
Bitte vor Montage sorgfältig alle Punkte lesen!
Anleitung aufbewahren und bei Weitergabe
des Produktes mit aushändigen!
1
V2-2020/10159

Werbung

loading

Inhaltszusammenfassung für hecht international START

  • Seite 1 Montage-Anleitung Info & Service Teleskop Insektenschutz für Fenster START Abb. ähnlich Bitte vor Montage sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! P1232 V2-2020/10159...
  • Seite 2 Inhaltsverzeichnis Inhalt ���������������������������������������������������������������������������������������������������� 3 Rahmenvoransicht ����������������������������������������������������������������������������������������� 4 Benötigtes Werkzeug ��������������������������������������������������������������������������������������� 5 Allgemeines ���������������������������������������������������������������������������������������������� 5 Montageanleitung lesen und aufbewahren ���������������������������������������������������������������� 5 Zeichenerklärung ������������������������������������������������������������������������������������� 5 Sicherheit ������������������������������������������������������������������������������������������������ 6 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������� 6 Haftung ��������������������������������������������������������������������������������������������� 6 Vorbereitung ���������������������������������������������������������������������������������������������� 7 Maß nehmen ���������������������������������������������������������������������������������������������� 7 Montage �������������������������������������������������������������������������������������������������...
  • Seite 3 Inhalt Bezeichnung (Innenansicht) Anzahl Teile-Nr. A Gewebe S-0097 B Außenprofile lang 01054-0001 C Außenprofile kurz 01054-0001 D Innenprofile lang 01054-0002 E Innenprofile kurz 01054-0002 F Abstandsprofile lang 01054-0005 G Abstandsprofile kurz 01054-0005 1054-0004 H Klemmleisten lang I Klemmleisten kurz 1054-0004 S-0002 J Bürstendichtung K Eckverbinder...
  • Seite 4 Rahmenvoransicht Diese Rahmen-Voransicht stellt nicht alle Einzelteile dar und dient nur zur visuellen Unter- stützung bei der Montage (Ansicht von Innen). P1232 V2-2020/10159...
  • Seite 5 • Klebeband (optional) Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu diesem Teleskop Insektenschutz für Fenster START, im nachfolgenden nur noch Insektenschutz genannt. Sie enthält wichtige Informationen zur Montage und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Insektenschutz für Fenster zusammenbauen und einsetzen.
  • Seite 6 Sicherheit Bestimmungsgemäße Verwendung Der Insektenschutz darf nur für den bestimmungsgemäßen, nicht gewerblichen Gebrauch (Anbringung von Außen auf den vor- handenen Fensterrahmen zum Schutz vor Eindringen von Insekten) verwendet werden. Bei missbräuchlicher Nutzung kann es zu erheblichen Gefährdungen kommen. Zusätzliche Belastungen dieses Insektenschutzes durch angehängte Gegenstände oder Bedienung über die mechanischen Begrenzungen hinaus können zur Beschädigung des Insektenschutzes führen und sind daher nicht zulässig.
  • Seite 7 Vorbereitung HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, können Sie den Insektenschutz beschädigen. Gehen Sie daher beim Öffnen der Verpackung vorsichtig vor. Nehmen Sie die Einzelteile des Insektenschutzes aus der Verpackung. Prüfen Sie ob die Lieferung vollständig ist.
  • Seite 8 Montage Profile für die Breite Profile für die Breite Lichte Breite - 3,0 cm X = ������������� cm Verbinden Sie jeweils ein Außenprofil kurz C mit einem Innen- Messen Sie nun den Überstand (X) des Innenprofils kurz E profil kurz E . Ziehen Sie diese auf das gemessene Lichte Maß und notieren Sie sich das Ergebnis.
  • Seite 9 Montage Entgraten Sie die Schnittkanten der Abstandsprofile F und G . Verbinden Sie zwei Verbinder K mit jeweils einem Außenprofil lang B und einem Innenprofil kurz E . Die Außen-/Inneprofile sind so ausgeformt, dass diese jeweils immer nur auf einer Seite der Verbinder passen. Verbinden Sie zwei Verbinder K mit jeweils einem Außenprofil Schieben Sie die Abstandsprofile kurz G bis zum Anschlag auf Kurz C und einem Innenprofil lang D .
  • Seite 10 Montage TIPP! Setzen Sie die vormontierten Ecken zusammen. Schieben Sie Fixieren Sie die Übergänge der einzelnen Profile mit Klebe- dabei jeweils die Außenprofile auf die Innenprofile. band. Dies verhindert ein verrutschen in Höhe und Breite. VORSICHT! Kanäle 90° Klemmleisten Ansicht von Innen TIPP: Halten Sie den zusammengesetzten Rahmen vorab an 1.
  • Seite 11 Montage HINWEIS! WARNUNG Befestigen Sie das Gewebe A durch eindrücken der Kürzen Sie das überstehende Gewebe A entlang der Klemmleisten lang H (für die Höhe) und kurz I (für die Klemmleisten H und I . Breite). Achtung! Klemmleisten nicht einschlagen, Achtung: Gewebe wird bei Abrutschen des Cuttermessers BESCHÄDIGUNGSGEFAHR des Gewebes (siehe auch „Häufige beschädigt!
  • Seite 12 Montage HINWEIS! Knoten Sie die Sicherheitsschnur an einen Einhängewinkel Halten Sie die Einhängewinkel lang M oben und die lang M an. Wählen Sie hierbei den Einhängewinkel, welcher Einhängewinkel kurz N unten jeweils an der Kante der auf der Scharniereite des Fensters ist. querlaufenden Klemmleiste an.
  • Seite 13 Reinigung Unsachgemäße Reinigung kann zu Beschädigungen des Insektenschutzes führen. Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Reinigungsmitteln. Das Gewebe können Sie mit einem Staubsauger (Bürstenaufsatz) oder Handbesen von Staub befreien. Verwenden Sie keine scharfen oder metallischen Gegenstände wie Messer, harte Spachtel und dergleichen. Aufbewahrung Falls Sie den Insektenschutzrahmen (z.
  • Seite 14 Häufige Fragen Muss ich mein Insektenschutzfenster selbst zuschneiden? Nein. Es handelt sich um einen Teleskop-Bausatz, welcher auf die gewünschte Größe zusammengeschoben oder ausein- ander gezogen werden kann. Lediglich die Abstandsprofile müssen entsprechend angepasst werden. Welches Werkzeug benötige ich zur Montage des Sie benötigen eine Zollstock (Maßband), Feile, Bleistift, Insektenschutzfensters? Cuttermesser, Bleistift, Zange, Seitenschneider...
  • Seite 15 Technische Daten Modell: Teleskop Insektenschutz für Fenster START Maße: - min. Aufbaumaß 76 x 86 cm - max. Aufbaumaß 120x140 cm (jeweils Rahmenaußenkante) - min. Fensteröffnung 72 x 80 cm - max. Fensteröffnung 116 x 134 cm (von Innenkante zu Innenkante vorhandener Fensterrahmen) Auflagefläche (Fensterrahmen):...
  • Seite 16 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der hecht international GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
