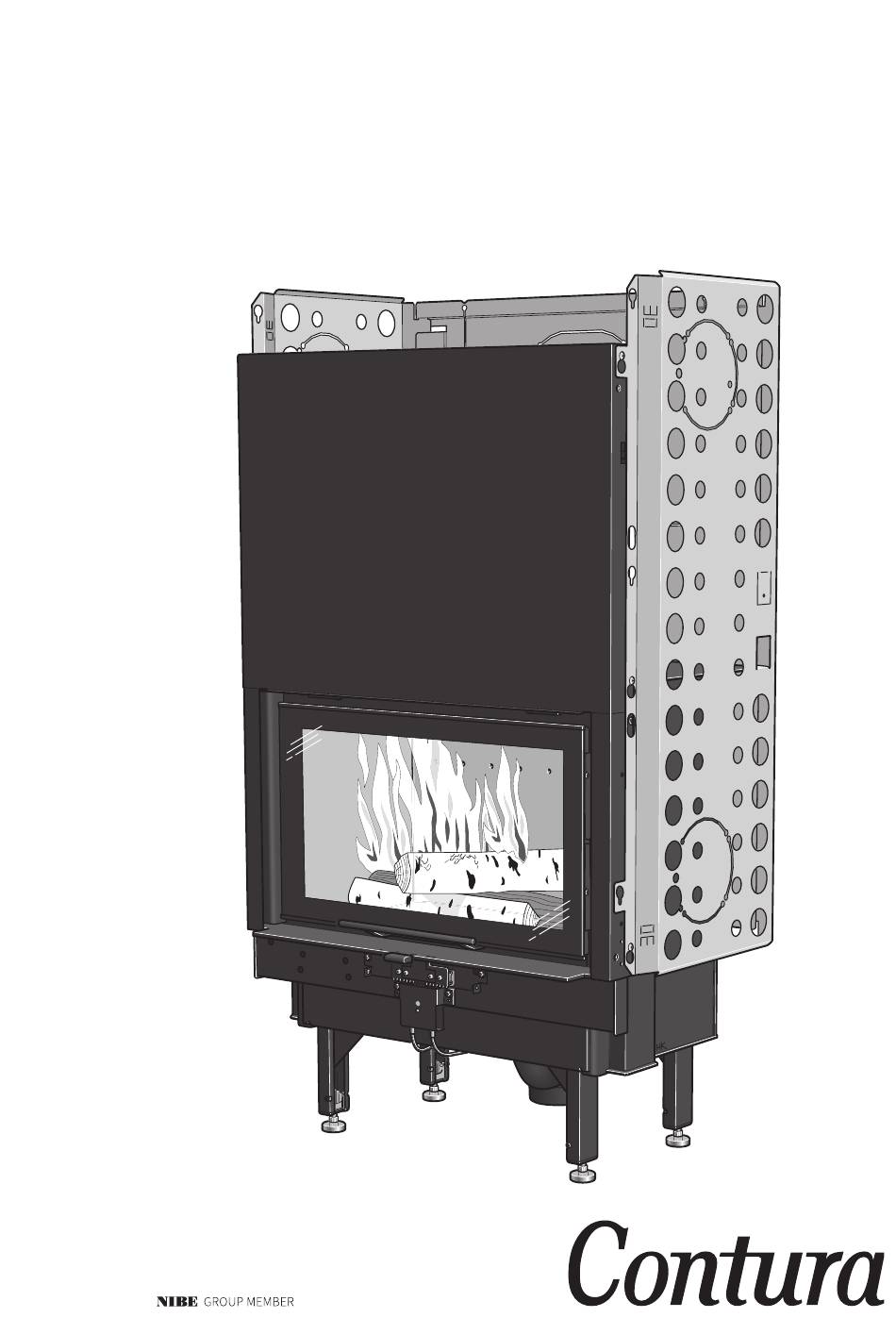

- Seite 1 Installations- anleitung Ci30 contura.eu...
- Seite 2 PRODUKT Holz befeuerten Einsatz Typenbezeichnung Contura i30 Vorgesehener Verwendungszweck Raumheizung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige VERIFIKATION Gemäß AVCP System 3 Europäische Norm EN 13229:2001/A2:2004/AC:2007 Prüfstelle Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizkamin viel Freude haben werden. Als stolzer Besitzer eines Contura-Heizkamin haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura- Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
4-9 kW Diese Anleitung beschreibt die Montage Ist der Boden unter dem Einsatz brennbar, Nennleistung 6 kW und Installation von Contura i30. Um eine muss er durch ein nicht brennbares Wirkungsgrad maximale Funktionalität und Sicherheit des Material geschützt werden, z.B. -
Seite 5: Vor Der Installation
WICHTIGE ABMESSUNGEN/VOR DER INSTALLATION Wichtige Abmessungen Ci30 Außengew. Ø150 Utv. Ø 150 Verstellbarer Fuß Justerbar fot Tilluftsstos Ø100 Zuluftanschluss Ø100 Vor der Installation Öffnen der Tür... - Seite 6 VOR DER INSTALLATION Entnehmen Sie die losen Komponenten aus der Brennkammer.
- Seite 7 Die Führungsschienen der Tür sind werkseitig mit Spezialfett geschmiert, das beständig gegenüber hohen Temperaturen ist. Normalerweise ist dieses Fett auf dem Markt schwer erhältlich. Um dieses Spezialfett zum Schmieren der Schienen zu bestellen, empfehlen wir Ihnen, sich an einen Contura- Händler zu wenden.
-
Seite 8: Montage Der Brennraumauskleidung
VOR DER INSTALLATION Montage der Brennraumauskleidung... - Seite 9 VOR DER INSTALLATION...
-
Seite 10: Montage Der Strahlungsbleche
VOR DER INSTALLATION Montage der Strahlungsbleche 1 0 m m... - Seite 11 VOR DER INSTALLATION...
- Seite 12 VOR DER INSTALLATION Powerstone-Montage Montieren Sie den Powerstone-Block gemäß Abbildung. Sorgen Sie für einen ausreichenden Freiraum für die ungehinderte Bewegung des Gegengewichts. Testen Sie dies durch Öffnen/Schließen der Tür.
-
Seite 13: Zufuhr Von Verbrennungsluft
Außendurchmesser von 100 mm. In warmen Bereichen ist der Verbrennungsluftkanal gegen Kondensation zu isolieren. Mit dem Zubehör Frischluftanschlussset von Contura, erhalten Sie alle Bauteile um eine fachgerechte Verbrennungsluftleitung zu erstellen. Alu-Flexrohr, Kondensationsschutzschlauch, Wanddurchführung, Isolationsrosette für die Innenwand und ein Außengitter sind im Set vorhanden. -
Seite 14: Rückseitiger Anschluss
SCHORNSTEIN Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, der für eine Rauchgastemperatur von 350°C ausgelegt ist. Der Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen Außendurchmesser des Anschlussstücks beträgt Ø und horizontalem Verlauf den Schornsteinzug verringert. Die Für den Einsatz ist ein Schornsteinzug erforderlich, der in der maximale horizontale Rauchkanallänge beträgt 1 m, wenn Brennkammer einen Unterdruck von 20–25 Pa erzeugt. -
Seite 15: Einsatzmontage
EINSATZMONTAGE Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, die nicht Bei einem Anschluss an einen Edelstahlschornstein verweisen als Brandmauern eingestuft oder aus anderen Gründen für eine wir auf die Montageanleitung des entsprechenden Fabrikats. Wärmeeinwirkung ungeeignet sind, durch nicht brennbares Beachten Sie die geltenden Sicherheitsabstände zwischen dem Baumaterial gemäß... -
Seite 16: Endabnahme Der Installation
EINSATZMONTAGE Installationsbeispiele Wände aus brennbarem Wände aus nicht brennbarem Material, Material an denen kein Kontakt zu brennbarem Sofern nicht anders Material besteht und die daher keine angegeben, sind die Maße Mindeststärke aufweisen müssen. Minimalwerte, die nicht unterschritten werden dürfen. Schornsteinabzug Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton. - Seite 17 EINSATZMONTAGE Abdichtung Avtätning Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt ein 600 cm Area in 600 cm * Mit Powerstone Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm...
- Seite 20 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811209 IAV SE-EX Ci30-15 ändern. Die aktuelle Version dieser Heizinstruktion kann 2021-11-23 unter www.contura.eu heruntergeladen werden.
