- Seite 1 S-5EC-2 5-Stufenpotenziometer Betriebsanleitung Aufbewahren zum Nachschlagen! L-BAL-E265-D 2051 Index 003 Art.-Nr.
- Seite 2 Betriebsanleitung S-5EC Inhaltsübersicht 1 Allgemeine Hinweise ........1.1 Bedeutung der Betriebsanleitung .
- Seite 3 Betriebsanleitung S-5EC Allgemeine Hinweise 1 Allgemeine Hinweise Die Einhaltung der nachfolgenden Vorgaben dient auch der Si- cherheit des Produktes. Sollten die angegebenen Hinweise insbe- sondere zur generellen Sicherheit, Transport, Lagerung, Montage, Betriebsbedingungen, Inbetriebnahme, Instandhaltung, Wartung, Reinigung und Entsorgung / Recycling nicht beachtet werden, kann das Produkt eventuell nicht sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter Personen darstellen.
- Seite 4 Betriebsanleitung S-5EC Sicherheitshinweise Wir haften nicht für Schäden aufgrund von Fehlgebrauch, sach- widriger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Veränderungen. 2 Sicherheitshinweise Montage, elektrischer Anschluss und Inbetriebnahme dürfen • nur von einer Elektrofachkraft, entsprechend den elektrotechni- schen Regeln (u.

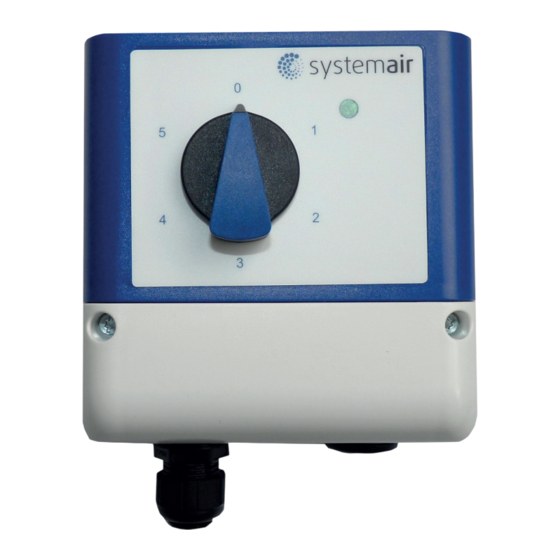

- Seite 5 Betriebsanleitung S-5EC Produktübersicht tionsüberwachung mit Alarmierungsfunktionen erforderlich, Er- satzbetrieb muss berücksichtigt werden! 3 Produktübersicht 3.1 Funktion Potenziometer mit 5 Stufen zur Ansteuerung von Drehzahlstellern und EC-Ventilatoren. Das Potenziometer wird mit einer 10 V DC Spannung versorgt und gibt abhängig von der Schalterstellung eine Steuerspannung aus.
- Seite 6 Betriebsanleitung S-5EC Montage 3.3 Entsorgung / Recycling Die Entsorgung muss sachgerecht und umweltschonend, nach den gesetzlichen Bestimmungen des jeweiligen Landes erfolgen. "Trennen Sie die Materialien sortenrein und umweltgerecht. "Beauftragen Sie gegebenenfalls einen Fachbetrieb mit der Entsorgung. 4 Montage 4.1 Allgemeine Hinweise Achtung! Vor der Montage Gerät aus Verpackung nehmen und auf even- •...
- Seite 7 Betriebsanleitung S-5EC Elektrische Installation Gerät mit geeigneten Befestigungsmitteln auf sauberen, tragfä- • higen Untergrund montieren und nicht verspannen! Bohrschablone auf Verpackung Senkrechte Montage Bohrschablone drilling template Schraube 4,5 mm screw max 4,5 mm 91 mm Gehäuse / housing 106 mm 1 Deckelschraube (Anziehdrehmoment 1,1 Nm) 5 Elektrische Installation 5.1 EMV-gerechte Installation der Steuerleitungen...
- Seite 8 Betriebsanleitung S-5EC Elektrische Installation Gefahr durch elektrischen Strom Es sind ausschließlich PELV-Stromquellen zu verwenden, die eine sichere elektrische Trennung der Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Es besteht keine Potenzialtrennung zwischen Versorgungsspan- nung und Ausgangssignal. 5.3 Ausgangsspannung 0 - 10 V Anschluss an den Klemmen “A”...
- Seite 9 Betriebsanleitung S-5EC Elektrische Installation Stecker "J1 Step 5" Mit internem Stecker "J1 Step 5" kann gewählt werden, ob die Step 5 Einstellung mit dem Potenziometer "O set" auch für die Stufe 5 Offset wirksam sein soll. • Stecker "J1" in Position oben = "O set" (Werkseinstellung) = Einstellung "O set"...
- Seite 10 Betriebsanleitung S-5EC Elektrische Installation 5.4 Ansteuerung der LED Mit internem Stecker "J2 LED" kann gewählt werden, ob die LED den Betrieb des Potenziometers meldet oder ob diese über einen externen Kontakt angesteuert wird. Stecker "J2 LED" LED Betriebsmeldung Potenziometer Stecker "J2" in Position oben (Werkseinstellung) = "int" Potenziometerstellung 0: LED = AUS •...
- Seite 11 Betriebsanleitung S-5EC Anhang 6 Anhang 6.1 Technische Daten S-5EC-2 . t r 449084 Spannungsversorgung 10 V DC (+10 %) Max. Stromaufnahme ca. 7,5 mA Max. Belastung Ausgang 0...10 V 0,1 mA ä h Brandschutzklasse UL94V0 Zulässiger Temperaturbereich für den -25...70 °C Betrieb Zulässiger Temperaturbereich für...
- Seite 12 Betriebsanleitung S-5EC Anhang 6.2 Anschlussplan S-5EC Offset Step 5 Offset 10V GND A LED GND Spannungsversorgung Ausgang Status Voltage supply Output Open-Collector 10 V DC 0, 2.3, 4.2, 6.1, 8, 10 V = 0.1 mA) SGSW04K1 08.12.2020 1 Spannungsversorgung 10 V DC 2 Ausgang 0, 2.3, 4.2, 6.1, 8, 10 V 3 Status Open-Collector 6.3 Maßblatt [mm]...
- Seite 13 Unsere Produkte sind nach den einschlägigen internationalen Vor- schriften gefertigt. Haben Sie Fragen zur Verwendung unserer Produkte oder planen Sie spezielle Anwendungen, wenden Sie sich bitte an: Systemair GmbH Seehöfer Straße 45 97944 Boxberg Tel.: +49 7930 92 72-0 Fax: +49 7930 92 72-92 info@systemair.de...
