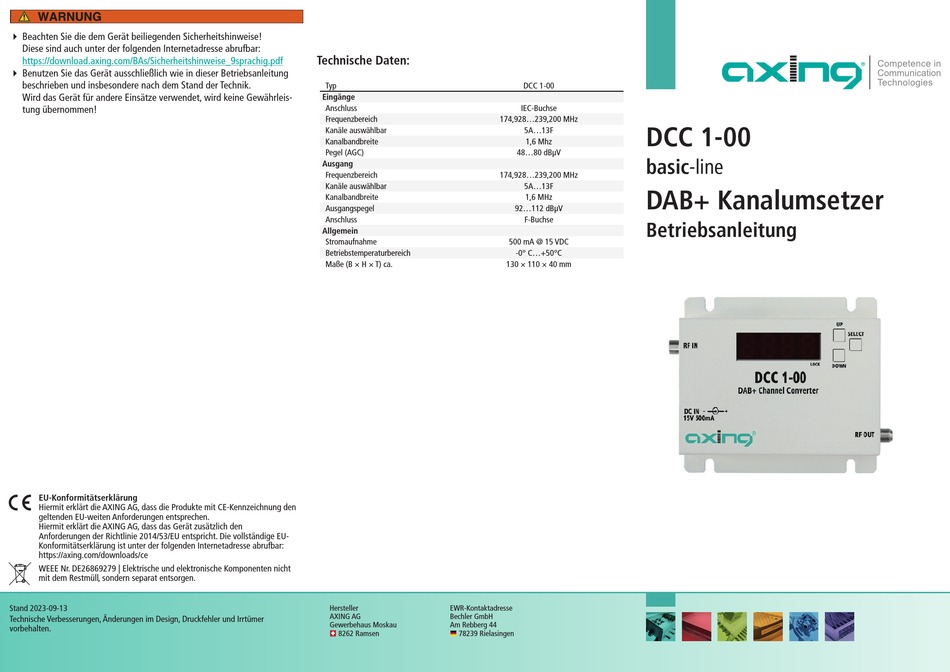

axing DCC 1-00 Betriebsanleitung

Dab+ kanalumsetzer

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

 Beachten Sie die dem Gerät beiliegenden Sicherheitshinweise!
Diese sind auch unter der folgenden Internetadresse abrufbar:
https://download.axing.com/BAs/Sicherheitshinweise_9sprachig.pdf
 Benutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung
beschrieben und insbesondere nach dem Stand der Technik.
Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleis-
tung übernommen!
EU-Konformitätserklärung
Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den
geltenden EU-weiten Anforderungen entsprechen.
Hiermit erklärt die AXING AG, dass das Gerät zusätzlich den
Anforderungen der Richtlinie 2014/53/EU entspricht. Die vollständige EU-
Konformitätserklärung ist unter der folgenden Internetadresse abrufbar:
https://axing.com/downloads/ce
WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht
mit dem Restmüll, sondern separat entsorgen.
Stand 2023-09-13
Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer
vorbehalten.
Technische Daten:
Typ
Eingänge
Anschluss
Frequenzbereich
Kanäle auswählbar
Kanalbandbreite
Pegel (AGC)
Ausgang
Frequenzbereich
Kanäle auswählbar
Kanalbandbreite
Ausgangspegel
Anschluss
Allgemein
Stromaufnahme
Betriebstemperaturbereich
Maße (B × H × T) ca.
Hersteller
EWR-Kontaktadresse
AXING AG
Bechler GmbH
Gewerbehaus Moskau
Am Rebberg 44
8262 Ramsen
78239 Rielasingen
DCC 1-00
IEC-Buchse
174,928...239,200 MHz
DCC 1-00
5A...13F
1,6 Mhz
48...80 dBµV
basic-line
174,928...239,200 MHz
5A...13F
DAB+ Kanalumsetzer
1,6 MHz
92...112 dBµV
F-Buchse
Betriebsanleitung
500 mA @ 15 VDC
-0° C...+50°C
130 × 110 × 40 mm

Werbung

loading

Inhaltszusammenfassung für axing DCC 1-00

  • Seite 1 Maße (B × H × T) ca. 130 × 110 × 40 mm EU-Konformitätserklärung Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU-weiten Anforderungen entsprechen. Hiermit erklärt die AXING AG, dass das Gerät zusätzlich den Anforderungen der Richtlinie 2014/53/EU entspricht. Die vollständige EU- Konformitätserklärung ist unter der folgenden Internetadresse abrufbar:...
  • Seite 2  Vor Montage und Anschluss Gerät vom Netz trennen! Einstellungen: Der DCC 1-00 kann an der Wand montiert werden. Er ist dazu mit vier  Wählen Sie nun den Eingangskanal mit den Tasten UP und DOWN aus. Montagelöchern ausgestattet (1).
