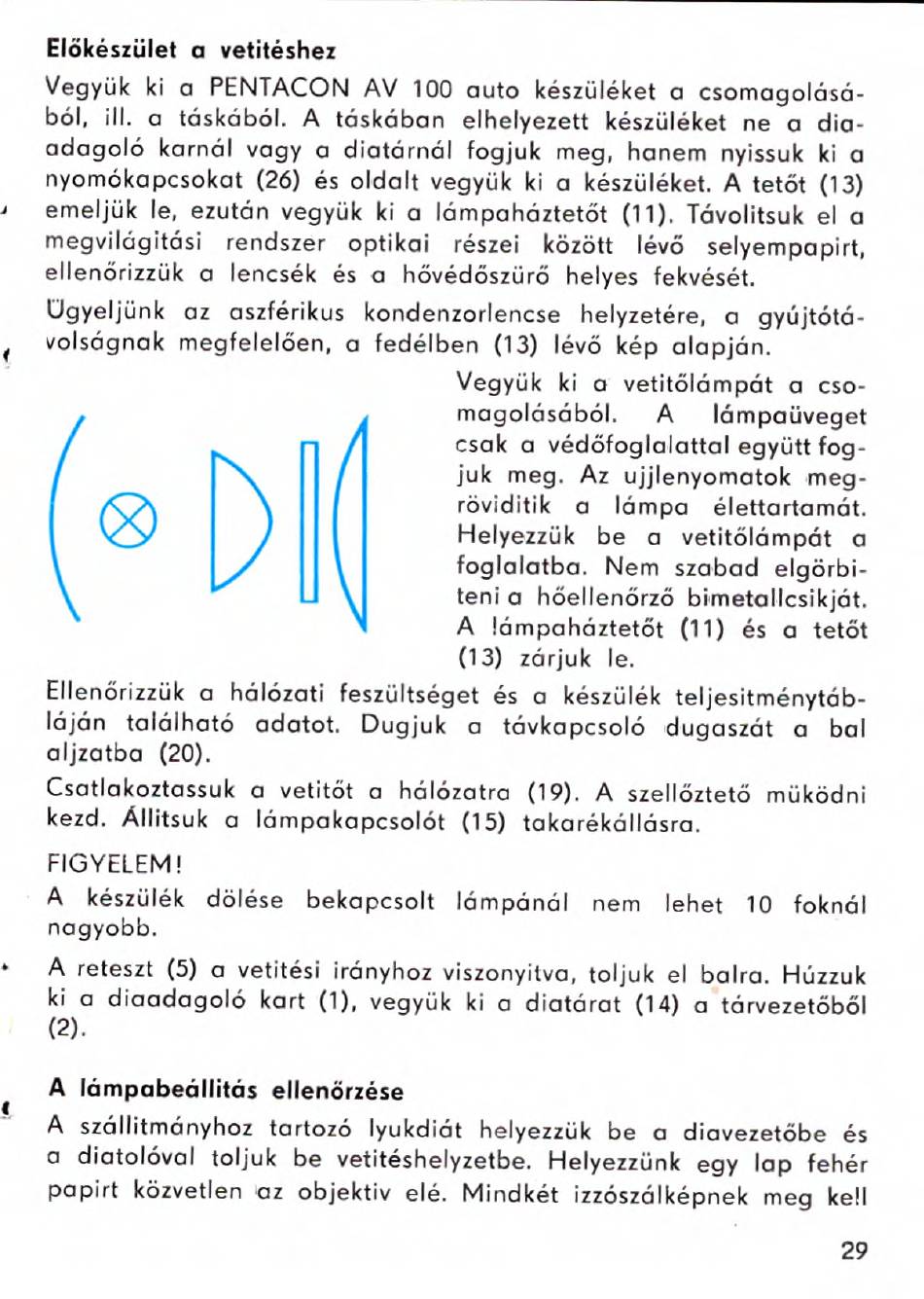

Elökeszület a vetiteshez
Vegyük ki a PENTACON AV 100 auto keszüleket a csomagoläsä-
661, iii. a täskäb61. A täskäban elhelyezett keszüleket ne a dia-
adagolö karnäl vagy a diatärnäl fogjuk meg, hanem nyissuk ki a
nyomökapcsokat (26) es oldalt vegyük ki a keszüleket. A tetöt (13)
emeljük le, ezutän vegyük ki a lämpahäztetöt (11). Tävolitsuk ei a
megvilägitäsi rendszer optikai reszei között lev6 selyempapirt,
ellenörizzük a lencsek es a hövedöszürö helyes fekveset.
Ügyeljünk az aszferikus kondenzorlencse helyzetere, a gyüjtötä-
volsägnak megfelelöen, a fedelben (13) lev6 kp alapjän.
Vegyük ki ci vetitölämpät a cso-
magoläsäböl. A
lämpaüveget
— csak a vedöfoglalattal együtt fog-
juk meg. Az ujjlenyomatok meg-
röviditik a lämpa elettartamät.
Helyezzük be a vetitölämpät a
foglalatba. Nem szabad elgörbi-
_
teni a höellenörzö bimetallcsikjät.
A lämpahäztetöt (11) es a tetöt
(13) zärjuk le.
Ellenörizzük a hälözati feszültseget es a keszülek teljesitmenytäb-
läjän talälhatö adatot. Dugjuk a tävkapcsol6 dugaszät a bal
aljzatba (20).
Csatlakoztassuk a vetitöt a hälözatra (19). A szellöztetö müködni
kezd. Allitsuk a lämpakapcsolät (15) takarekälläsra.
FIGYELEM!
A keszülek dölese bekapcsolt lämpänäl nem lehet 10 foknäl
nagyobb.
•
A reteszt (5) a vetitesi iränyhoz viszonyitva, toljuk ei balra. Hözzuk
ki a diaadagoliö kart (1), vegyük ki a diatärat (14) a tärvezetöböl
(2).
A lampabeallitas ellenörzese
A szällitmänyhoz tartozö lyukdiät helyezzük be a diavezetöbe es
a diatolöval toljuk be vetiteshelyzetbe. Helyezzünk egy lap (eher
papirt közvetlen az objektiv ele. Mindket izzöszälkepnek meg kell
29
