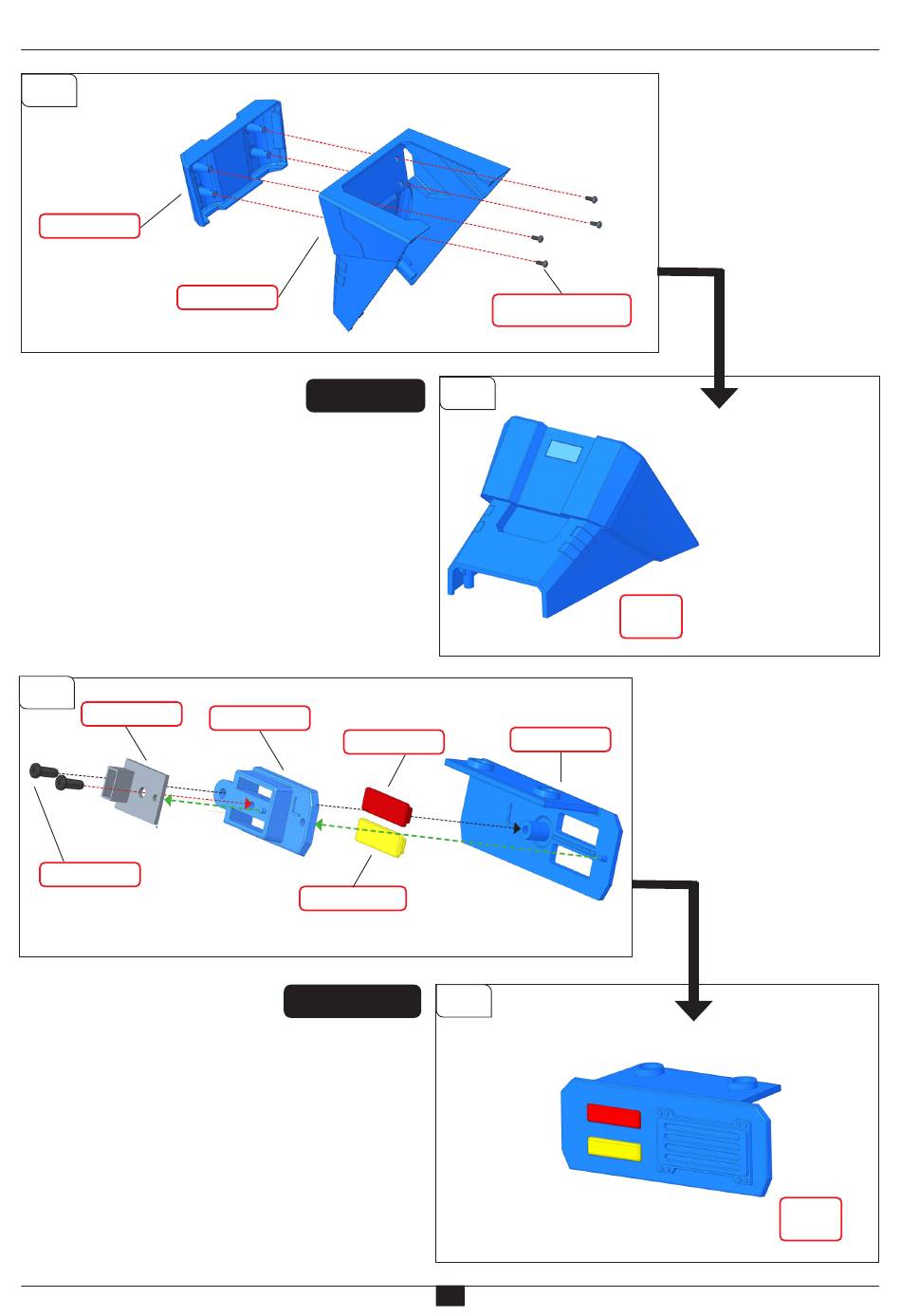

Zusammenbau der Füße – Teil 1
1
TR-6-04
TR-6-01
PWM2x6
SCHRITT 1
1a
Stecken Sie TR-6-04 auf 01 und verschrauben Sie es
mit 4 x PWM2x6 mm-Schrauben.
Wiederholen Sie diesen Schritt, um zwei solche
Sätze herzustellen.
A
2
TR-6-23
TR-6-17
TR-6-12
TR-6-19
PB2.3x6
TR-6-20
2a
SCHRITT 2
Stecken Sie TR-6-19, -20 und -17 auf TR-6-12 und
stecken Sie dann TR-6-23 auf 17. Verschrauben Sie
die einzelnen Teile der Baugruppe mit
2 x PB2.3x6 mm-Schrauben.
B
7
AGORAMODELS
OPTIMUS PRIME
