MontaGe

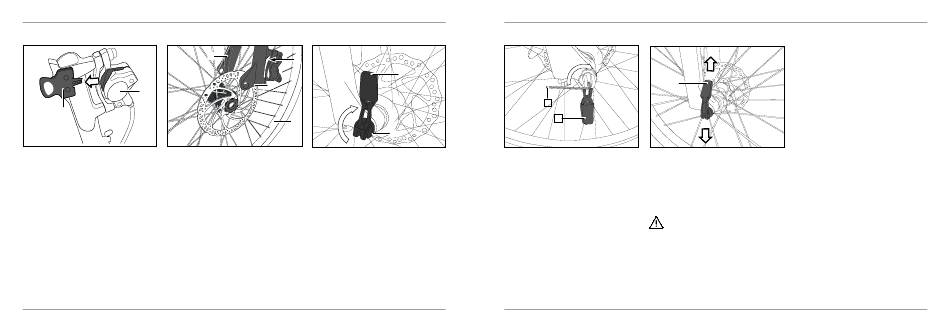

Montage vorderrad
2
1
-
-
vorderrad (3) in die vordergabel (4)
entfernen sie den transporthalter (1)
am Bremssattel (2).
einsetzen.
-
Darauf achten das sich die Bremsbe-
läge (5) an der scheibenbremse nicht
verkanten.
6
4
5
4
3
Achse festschrauben
-
achse (6) mit dem schnellspannhe-
bel (7) in die vordergabel bis zum an-
schlag festschrauben.
Anzugsmoment 9-13.5 Nm.
Lapis
Lapis
Montage vorderrad
7
8
7
6
Schnellspannhebel spannen
- schnellspannhebel (7) bei Bedarf mit
Inbusschlüssel 2.5 mm (8) vorspannen.
B
7
a
- Der schnellspannhebel (7) muss nach
oben zeigen und sich mit spürbarem
Gegendruck schliessen lassen.
Position A = OFFEN
Position B = GESCHLOSSEN
WARNUNG
Ein nicht ganz geschlossener Schnell-
spannhebel kann sich wieder öffnen.
Dies kann zu schweren Stürzen führen.
Das Umlegen des Schnellspannhebels
muss so schwer gehen, dass dafür der
Handballen benötigt wird. Nur dann ist
die Spannung stark genug. Ca. 15 kg
MontaGe
