Charakteristika
LS (LED senzor)
• LED senzor snímá impulzy LED na měřidle, který blikáním indikuje spotřebu.
• LED senzor je vhodný především pro elektroměry, které podporují snímání impulzů LED diody (LED na elektroměru je označena "imp").
• Snímač senzoru je lepením připevněn nad LED diodu měřidla signalizujícího indikaci spotřeby.
• Senzor je zapojen na vnitřní svorce převodníku RFTM-1.
MS (magnetický senzor)
• Magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku.
• MS senzor je vhodný především pro plynoměry, které podporují magnetické snímání.
• Snímač senzoru je lepením připevněn nad poslední číslo jednotkového ciferníku měřila.
• Senzor je zapojen na vnitřní svorce převodníku RFTM-1.
WS (magnetický senzor pro vodoměr)
• Magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku vodoměru.
• WS senzor je vhodný především pro vodoměry, které podporují magnetické snímání.
• Snímač senzoru je lepením připevněn nad kruhový jednotkový ciferník měřidla (snímací ciferník je odlišný od ostatních ukazatelů např. bílé kolečko s šipkou).
• Senzor je zapojen na vnitřní svorce převodníku RFTM-1.
Výstup S0
• Elektroměr generuje určitý počet impulsů (typicky mezi 250 až 10000 imp. / kWh), přičemž v rytmu těchto impulsů je spínán S0 výstup. Stejně to je i u vodoměrů či
plynoměrů.
• S0 výstup je řízený spínač, který spíná v rytmu impulsů vázaných na aktuální spotřebu.
• Je potřeba rozlišovat svorky S0+ a S0-, viz zapojení.
• Impulzní výstup může být proveden formou svorek nebo výstupního kabelu (vodoměr, plynoměr).

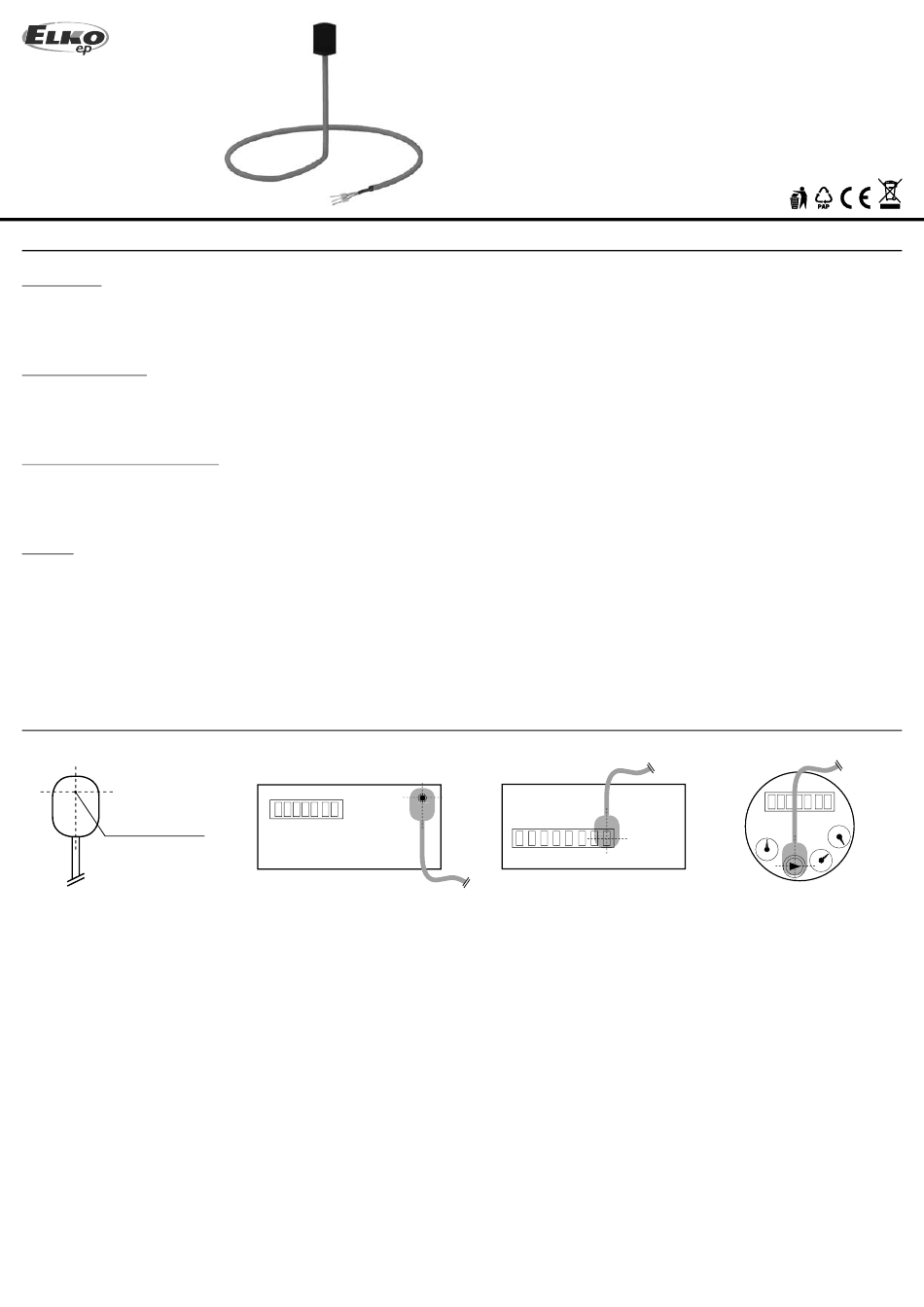

Umístění snímacího prvku senzoru na měřidlo
Umístění snímače
v senzoru
Očistěte snímací plochu měřidla (podle typu senzoru) a přiložte senzor. Při zaznamenání impulzu problikne na RFTM-1 červená LED.
Přilepte senzor na místo snímání. Kabel musí být veden volně. Překontrolujte správnost snímání.
Senzory neovlivňují měřič spotřeby a nemají vliv na měření sledované veličiny.
Upozornění:
Elektroměry, vodoměry a plynoměry jsou vlastnictvím dodavatelů energií. Bez jejich vědomí a povolení není dovoleno zasahovat do vnitřního zapojení (porušení plomb, přívodního
vedení apod.).
