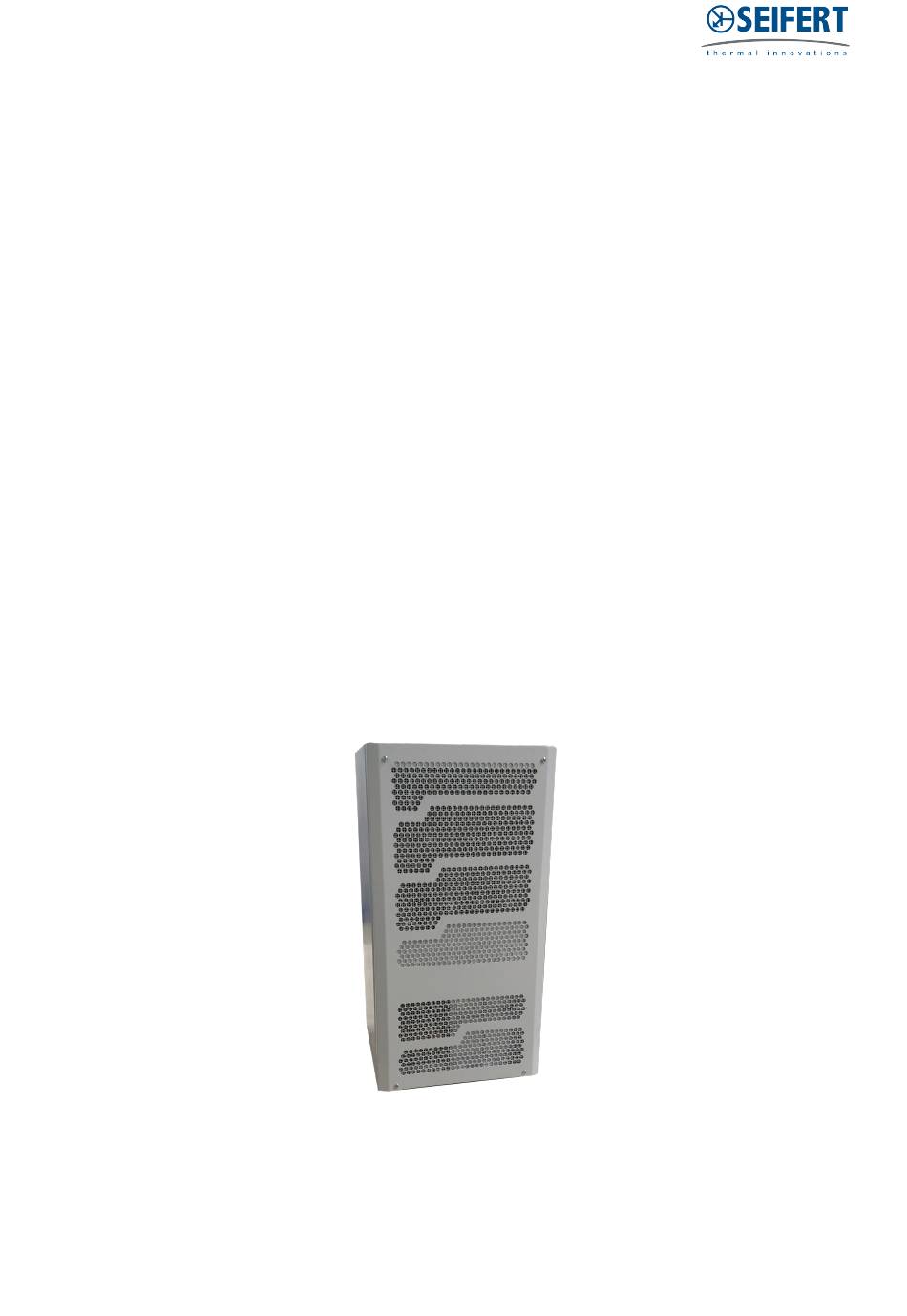

Inhaltsverzeichnis 870800201USL
................................................................................................................................
..............................................................................................................................
.........................................................................................................................................
.................................................................................................................................
Revisions Nr. 1-11 - 29.12.2023
........................................................................................................................
..........................................................................................................
.....................................................................................................................
...............................................................................................................
.........................................................................................................................
...........................................................................................................
...............................................................................................................
....................................................................................................................
.......................................................................................................
............................................................................................................
..............................................................................................................
........................................................................................................................
.......................................................................................................................
..............................................................................................................
.............................................................................................................
Dok. Nr. 99870800201USL
....................................................................................
2
3
4
5
6
7
8
9
10
11
12
13
14
15
22
24
25
26
27
28
1 / 28
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Seifert 870800201USL

Inhaltszusammenfassung für Seifert 870800201USL

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis 870800201USL 1. Betriebsanleitung ........................2. Rechtliche Bestimmungen ......................3. Sicherheitshinweise ........................4. Einstellungen ..........................5. Funktionsbeschreibung ....................... 6. Technische Daten ......................... 7. Kennlinienfeld ..........................8. Montage ............................9. Kondensat Management ......................10. Befestigungsschema ....................... 11. Ausschnittsmasse ........................12. Abmessungen (H x B x T) .......................

  • Seite 2: Betriebsanleitung

    1. Betriebsanleitung Die vorliegende Betriebsanleitung beinhaltet Angaben und Hinweise, damit das Fachpersonal sicher, sachgemäss und wirtschaftlich an und mit dem Gerät arbeiten kann. Nur wenn die Inhalte der Betriebsanleitung verstanden und beachtet werden, können: Gefahren vermieden Reparaturkosten und Ausfallzeiten vermindert Zuverlässigkeit und Lebensdauer des Gerätes erhöht werden ACHTEN SIE AUF DIE JEWEILS RICHTIGE VERSION DER BETRIEBSANLEITUNG PASSEND ZU IHREM GERÄT.

  • Seite 3: Rechtliche Bestimmungen

    2. Rechtliche Bestimmungen Haftung Die in dieser Betriebsanleitung enthaltenen Informationen und Daten, waren zum Zeitpunkt der Erstellung auf dem neuesten Stand. Technische Änderungen im Rahmen der Weiterentwicklung des Geräts bleiben vorbehalten. Aus den Angaben, Abbildungen und Beschreibungen in dieser Betriebsanleitung können daher keine Ansprüche auf bereits ausgelieferte Geräte geltend gemacht werden.

  • Seite 4: Sicherheitshinweise

    3. Sicherheitshinweise Das Gerät entspricht zum Zeitpunkt der Lieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. Nur qualifiziertes Fachpersonal darf an dem Gerät arbeiten. Nicht authorisierten Personen sind Arbeiten an dem Gerät zu verbieten. Das Bedienungspersonal muss Veränderungen am Betriebsverhalten des Gerätes unverzüglich mitteilen.

  • Seite 5: Einstellungen

    4. Einstellungen Das Schaltschrankkühlgerät wird bestimmungsgemäss als Zubehör für industrielle Anlagen eingesetzt. Es wird dort eingesetzt, wo Wärme aus Schaltschränken abgeführt werden muss, um temperaturempfindliche Bauteile zu schützen. Das Kühlgerät hat 2 voneinander getrennte Luftkreisläufe, dadurch vermischt sich die saubere Schaltschrankinnenluft nicht mit der ggf.

  • Seite 6: Funktionsbeschreibung

    5. Funktionsbeschreibung Das Kühlgerät für Schaltschränke arbeitet auf der Basis eines Kältekreislaufs bestehend aus vier Hauptkomponenten: Kompressor, Verdampfer, Kondensator und Expansionsvorrichtung. Der Kreislauf ist hermetisch abgeschlossen und das Kältemittel R134a zirkuliert in ihm. R134a ist chlorfrei und enthält keine Zusatzstoffe. Es hat ein Ozonzerstörungspotential [ODP] von 0 und ein globales Wärmepotential [GWP] von 1430.

  • Seite 7: Ip Schutzklasse (Innenseite) Zertifizierung

    6. Technische Daten Bestellnummer 870800201USL 780 W @ 50 Hz Nutzkühlleistung L35L35 830 W @ 60 Hz 600 W @ 50 Hz Nutzkühlleistung L35L50 700 W @ 60 Hz EER L35L35 Kompressor Typ Rollkolbenkompressor Kältemittel / GWP R 134a / 1430 Füllmenge Kältemittel...

  • Seite 8: Kennlinienfeld

    7. Kennlinienfeld Revisions Nr. 1-11 - 29.12.2023 Dok. Nr. 99870800201USL 8 / 28...

  • Seite 9: Montage

    8. Montage Gerät auspacken: Beim Auspacken des Gerätes bitte wie folgt vorgehen: Schritt 1: Kühlgerät aufrecht hinstellen mit der vorgestanzten Verpackungsöffnung nach oben. Schritt 2: Verpackungsöffnung abziehen. Schritt 3: Transportschlinge des Kühlgerätes in den Transporthaken hängen und das Gerät leicht anheben. Schritt 4: Verpackungsschale abziehen und das Einschubfach mit Installationsmaterial und Bedienungsanleitung Kurzversion rausziehen.

  • Seite 10: Kondensat Management

    Montage: Die Versorgungsspannung muss den auf dem Typenschild des Kühlgerätes angegebenen Werten entsprechen. Immer die Netzspannung abschalten bevor Sie das Gerät öffnen. Die abzuführende Verlustleistung des Schaltschrankes darf in keinem Fall die Nutzkühlleistung des Kühlgerätes übersteigen. Bei der Auswahl des richtigen Gerätes sollten Sie immer 15% Reserve einrechnen. Kontrollieren, dass die Luftein- und Austrittsöffnungen des Kühlgeräts nicht durch zu nah stehende Wände oder andere Gegenstände verschlossen werden.

  • Seite 11: Befestigungsschema

    10. Befestigungsschema Das Gerät nicht in den ersten 15 Minuten nach der Installation einschalten! M6 Schrauben M6 Zahnscheiben M6 Unterlegscheiben Schaltschrank Gerätedichtung Kühlgerät Revisions Nr. 1-11 - 29.12.2023 Dok. Nr. 99870800201USL 11 / 28...

  • Seite 12: Ausschnittsmasse

    11. Ausschnittsmasse Revisions Nr. 1-11 - 29.12.2023 Dok. Nr. 99870800201USL 12 / 28...

  • Seite 13: Abmessungen (H X B X T)

    12. Abmessungen (H x B x T) Revisions Nr. 1-11 - 29.12.2023 Dok. Nr. 99870800201USL 13 / 28...
