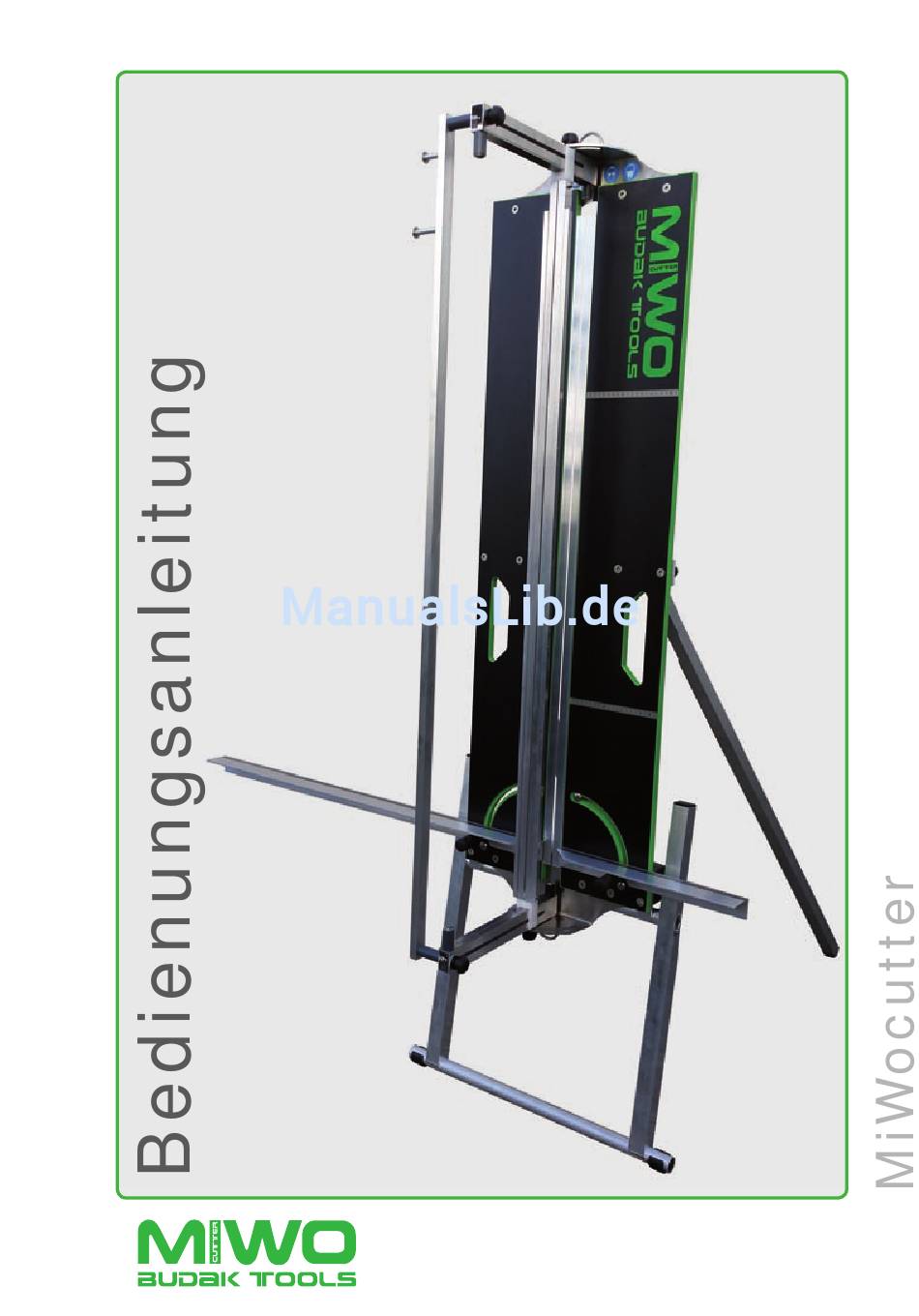

MiWO MiWocutter Bedienungsanleitung
Dämmstoffschneidemaschine
Inhaltszusammenfassung für MiWO MiWocutter
- Seite 2 Aufnahmeplatte für die Standfüße Standfüße (Zubehör) Speicherschraube Anpressstrebenfixierung " Rastblech Aufhängevorrichtung für § Säbelsäge (Zubehör) " Technische Daten: MiWocutter Schnitthöhe 1200 mm Schnitttiefe 300 mm (bei 90°) 200 mm (bei 45°) Gehrung 45° links und rechts Speicherschraube Arbeitshöhe 580 mm "...
- Seite 3 Altteilen innerhalb 10 Tagen nach Schadenseintritt zur BM Sondermaschinen Gewährleistung zurückgeschickt werden. Für den MiWocutter leisten wir gegenüber Bei Gewährleistungslieferungen ohne Altteil- dem Eigentümer eine Gewährleistung von 12 rückforderung müssen die Altteile 4 Wochen Monaten, gerechnet ab Liefertag (Nachweis nach Schadenseintritt zur weiteren Entschei- dung aufbewahrt werden.
-
Seite 4: Halten Sie Kinder Fern
Erlöschen der ohne Kenntnisnahme dieser Gewährleistungsansprüche. Gebrauchsanweisung zu bewegen, zu installieren oder zu nutzen. • Der MiWocutter darf ausschließlich von geschultem Fachpersonal bedient Vorschriften und besondere Warnungen werden. • Während eines Schnittvorgangs ist eine • Das Bedienungspersonal muß die... - Seite 5 Aluminium-Platten anschlägt. Lehnen Sie den MiWocutter nun kippsicher gegen eine Wand. Standfüße: Für den Fall, daß Sie Ihren MIWOcutter frei im Raum aufstellen möchten, gibt es im Zu- behörprogramm des MiWocutter Standfüße. Diese werden an der Rückseite des MI- WOcutter per Bajonett-Verschluss an den Halteplatten angeschraubt.
- Seite 6 Schwenken Sie nun die Auflagewinkel die gewünschte Position. Und ziehen Sie die Anpressstrebe ganz nach hinten. Legen Sie das Schneidgut auf die Aufla- gewinkel und schieben Sie es in die ge- wünschte Schnittposition (siehe Lineale auf den Auflagewinkeln). Drücken Sie nun die Anpressstrebe ganz nach vorn auf das Material um es zu fixieren.
- Seite 7 Auflagewinkel: Der MiWocutter ist mit Auflagewinkeln versehen, auf denen Sie Ihr Schneidgut auflegen und abmessen können. Diese Auflagewinkel lassen sich durch den Zylin- dergriff in einem gewünschten Schnittwinkel arretieren. Lösen Sie hierzu den Zylindergriff durch leichtes Drehen nach links; stellen sie den gewünschten Winkel ein und arretieren...
- Seite 8 Sägebegrenzungsrolle Die Sägebegrenzungsrolle auf der Rücksei- te des MIWOcutter dient zum Schutz des Hauptstandfußes und des Schneidewerk- zeuges. Am Ende des Schnittvorgangs kann hier das Schneidewerkzeug auftreffen ohne Schaden zu nehmen. Die Sägebegrenzungs- rolle ist im Falle einer starken Abnutzung auswechselbar.
- Seite 9 Warnhinweise haben unbedingt auf der Maschine sichtbar zu sein. Bei Beschädigung sind diese Aufkleber vom Hersteller zu besorgen und wieder an Ihrem Ursprungsplatz anzubringen. Atemschutzmaske tragen! Angebracht auf der oberen Schwenkeinheit. Augenschutz/Schutzbrille verwenden! Angebracht auf der oberen Schwenkeinheit. Schutzhandschuhe tragen! Angebracht auf der oberen Schwenkeinheit.
- Seite 10 Pos. Art. Nr. Stk. Bezeichnung E04003101 1 Gleitaufnahme POM für Anpressstrebe (14) E06000603 1 Auflagewinkel MiWo (125) 1m mit Lineal grau E06000703 1 Auflagewinkel MiWo (125) 0,4m mit Lineal grau E05000201 1 Dreiflügelmutter M8 E06000301 1 Zylindergriff 90mm Auflagewinkel E07000404 1...
