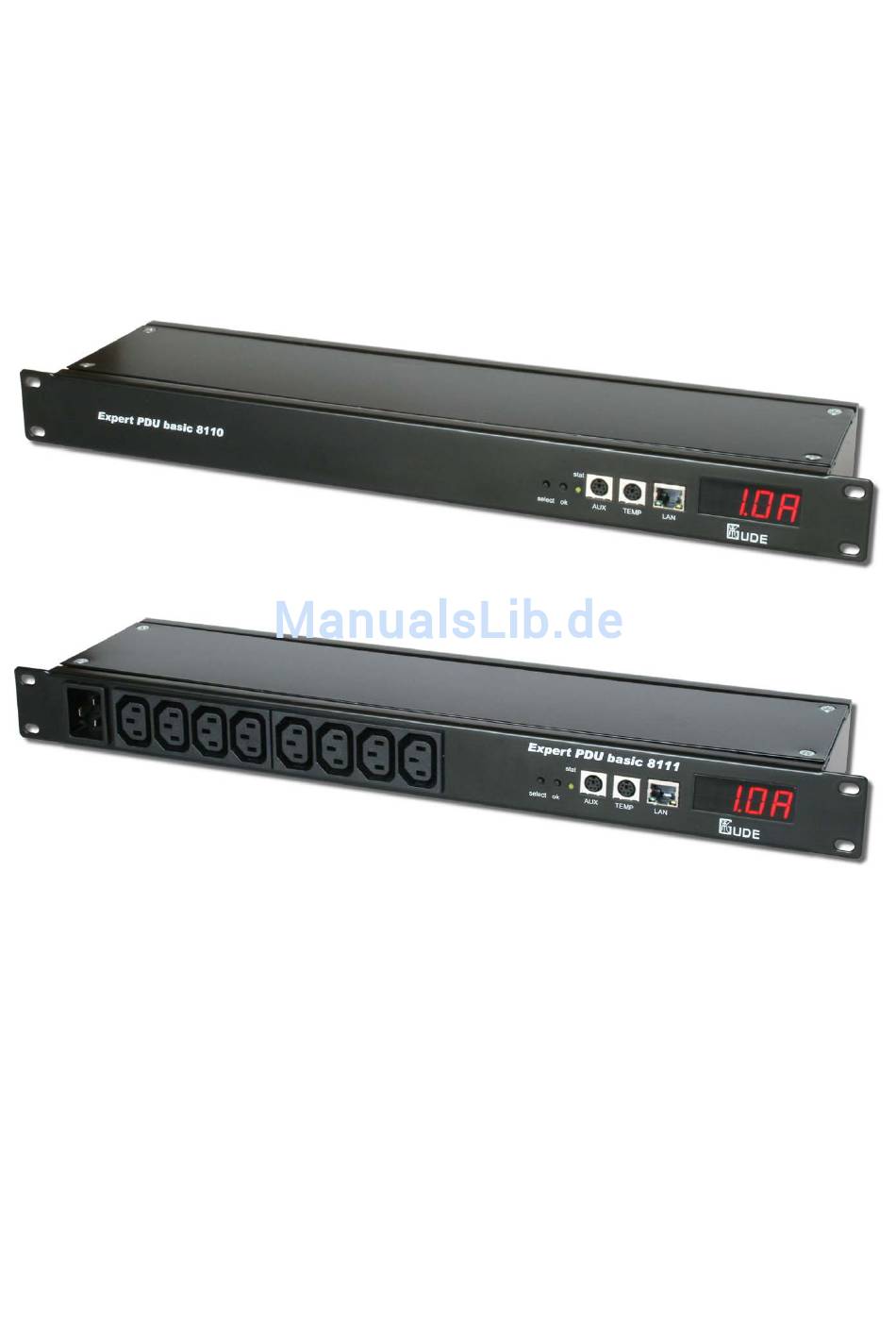

- Seite 1 Expert PDU basic 8110/8111 © 2011 Gude Analog- und Digitalsysteme GmbH...
- Seite 2 Expert PDU basic 8110/8111 © 2011 Gude Analog- und Digitalsysteme GmbH 12.07.2011...
-
Seite 3: Inhaltsverzeichnis
Inhalt Expert PDU basic 8110/8111 Inhalt Kapitel 1 Sicherheitserklärung Kapitel 2 Beschreibung Kapitel 3 Hardware Lieferumfang Anschlüsse Anschluss und Inbetriebnahme Status LED Kapitel 4 Konfiguration DHCP Netzwerkkonfiguration per Software 4.2.1 Ansicht der Netzwerkeinstellungen Ändern der Netzwerkeinstellungen 4.2.2 Konfiguration per Webinterface 4.3.1... -
Seite 4: Inhalt
Inhalt Expert PDU basic 8110/8111 Kapitel 8 Kontakt Kapitel 9 Konformitätserklärungen © 2011 Gude Analog- und Digitalsysteme GmbH... -
Seite 5: Kapitel 1 Sicherheitserklärung
Beschreibung Das Expert PDU basic 8110/8111 ermöglicht die Verteilung und Überwachung des Stroms über ein TCP/IP-Netzwerk an bis zu acht elektrische Geräte. Zur Inbetriebnahme wird die Expert PDU basic 8110/8111 einfach mit dem Stromnetz sowie dem lokalen Netzwerk verbunden. Nachdem dem Expert PDU basic 8110/8111 eine freie IP-Adresse zugewiesen wurde, kann das Gerät von allen Rechnern des gleichen Netzwerkes mittels Webbrowser überwacht werden. - Seite 6 Expert PDU basic 8110/8111 Hardware...
-
Seite 7: Anschlüsse
2.) Stecken Sie das Netzwerkkabel in den Ethernetanschluss (b) auf der Vorderseite des Expert PDU basic 8110/8111 und verbinden Sie es mit Ihrem Netzwerk. 3.) Schließen Sie die Verbraucher an die Power Ports auf der Rückseite (bei Expert PDU basic 8110), der Vorderseite (bei Expert PDU basic 8111) des Expert PDU basic 8110/8111 an. -
Seite 8: Status Led
Das Gerät befindet sich im Bootloader-Modus. Konfiguration DHCP Nach dem Einschalten sucht der Expert PDU basic 8110/8111 im Ethernet einen DHCP-Server und fordert bei diesem eine freie IP-Adresse an. Prüfen Sie in den Einstellungen des DHCP-Servers, welche IP-Adresse dem Expert PDU basic 8110/8111 zugewiesen wurde und stellen Sie gegebenenfalls ein, daß... -
Seite 9: Ändern Der Netzwerkeinstellungen
Geben Sie im Eingabefenster die gewünschten Einstellungen ein ein und speichern Sie die Änderungen: Program Device -> Save Config Deaktivieren Sie den Bootloader-Modus des Expert PDU basic 8110/8111, damit die Änderungen wirksam werden. Gehen Sie nun im Programm auf: Search -> All Devices... -
Seite 10: Konfiguration Per Webinterface
Hier können Sie eintragen welchen Standard-Gateway der Expert PDU basic 8110/8111 nutzen soll. 4.3.1.5 Use DHCP Legen Sie hier fest ob der Expert PDU basic 8110/8111 die TCP/IP-Einstellungen direkt von Ihrem DHCP-Server beziehen soll. Bei aktivierter Funktion wird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend wird bei diesem die TCP/IP-Einstellung angefordert. -
Seite 11: Configuration - Ip Acl
Wenn Sie diese Funktion aktivieren, antwortet Expert PDU basic 8110/8111 auf ICMP Pings aus dem Netzwerk. 4.3.2.2 Enable IP Filter Aktivieren oder deaktivieren Sie hier den IP-Filter. Der IP-Filter stellt eine Zugriffskontrolle für Expert PDU basic 8110/8111 dar. Mehr Informationen zur IP ACL finden Sie im Kapitel IP Access Control List... -
Seite 12: Ip Access Control List
IP Access Control List Die IP Access Control List (IP ACL) stellt einen IP-Filter für den Expert PDU basic 8110/8111 dar. Ist der Filter aktiv, können nur die Hosts und Subnetze, deren IP-Adressen in der Liste eingetragen sind, Kontakt mit dem Expert PDU basic 8110/8111 aufnehmen, Einstellungen ändern. -
Seite 13: Configuration - Messages
Expert PDU basic 8110/8111 Konfiguration Alle Änderungen werden erst nach Neustart der Firmware wirksam. 4.3.3.4 Check Password on start page Wenn diese Funktion aktivert ist, wird das Passwort vor der Anzeige der Loginseite abgefragt. Dadurch wird verhindert, daß Unbefugte den Schaltstatus und die Labels der Power Ports einsehen können. -
Seite 14: Configuration - Snmp
4.3.5 Configuration - SNMP 4.3.5.1 Enable SNMP-get Hier können Sie einstellen ob der Expert PDU basic 8110/8111 über das SNMP-get Protokoll ansprechbar sein soll. 4.3.5.2 Community public Hier können Sie die SNMP Arbeitsgruppe für SNMP-get eintragen. 4.3.5.3 Enable SNMP-set Hier können Sie einstellen ob der Expert PDU basic 8110/8111 über das SNMP-set Protokoll ansprechbar sein soll. -
Seite 15: Configuration - Syslog
- SNMPGET : Statusinformation erfragen - SNMPGETNEXT : nächste Statusinformation erfragen Um den Expert PDU basic 8110/8111 per SNMP abzufragen benötigen Sie ein Network Managment System, wie z.B. HP- OpenView, OpenNMS, Nagios, etc., oder die einfachen Kommandozeilen-Tools der NET-SNMP Software. -
Seite 16: Configuration - E-Mail
4.3.6.3 Syslog Port Tragen Sie den Port ein, über den der Server die Syslog-Informationen aus dem Netzwerk empfängt. Mehr Informationen zum Betrieb des Expert PDU basic 8110/8111 mit Syslog finden Sie im Kapitel Syslog 4.3.6.4 Syslog Syslog-Nachrichten sind einfache Textnachrichten die per UDP an einen Syslog-Server verschickt werden. Unter Linux wird normalerweise ein Syslog-Daemon bereits laufen (z.B. -
Seite 17: Kapitel 5 Bedienung
Falls der E-Mailserver eine Authentifizierung erfordert wählen Sie diese Funktion aus. 4.3.7.6 Username Tragen Sie hier den Benutzernamen ein, mit dem sich Expert PDU basic 8110/8111 beim E-Mailserver anmelden soll. 4.3.7.7 Set new password Tragen Sie hier das Passwort ein, mit dem sich Expert PDU basic 8110/8111 beim E-Mailserver anmelden soll. -
Seite 18: Bedienung Über Das Webinterface
Geräteeigenschaften Bootloader-Modus Um den Bootloader-Modus des Expert PDU basic 8110/8111 zu aktivieren halten Sie die beiden Taster „select“ und „ok“ gleichzeitig für drei Sekunden gedrückt. Ob sich das Gerät im Bootloader-Modus befindet, erkennen Sie im GBL_Conf.exe-Programmfenster an dem Zusatz „BOOT- LDR“... -
Seite 19: Firmware-Update
- Deaktivieren Sie nun den den Bootloader-Modus Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen... - Seite 20 Expert PDU basic 8110/8111 Kontakt Kontakt Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Telefon: 0221-912 90 97 Fax: 0221-912 90 98 E-Mail: mail@gude.info Internet: www.gude.info Geschäftsführer: Dr.-Ing. Michael Gude Registergericht: Köln Registernummer: HRB-Nr. 17 7 84 WEEE-Nummer: DE 58173350...
-
Seite 21: Konformitätserklärungen
Expert PDU basic 8110/8111 Kontakt Konformitätserklärungen... - Seite 22 Expert PDU basic 8110/8111 Konformitätserklärungen...
- Seite 23 Expert PDU basic 8110/8111 Konformitätserklärungen...
- Seite 24 Expert PDU basic 8110/8111 © 2011 Gude Analog- und Digitalsysteme GmbH 12.07.2011...
