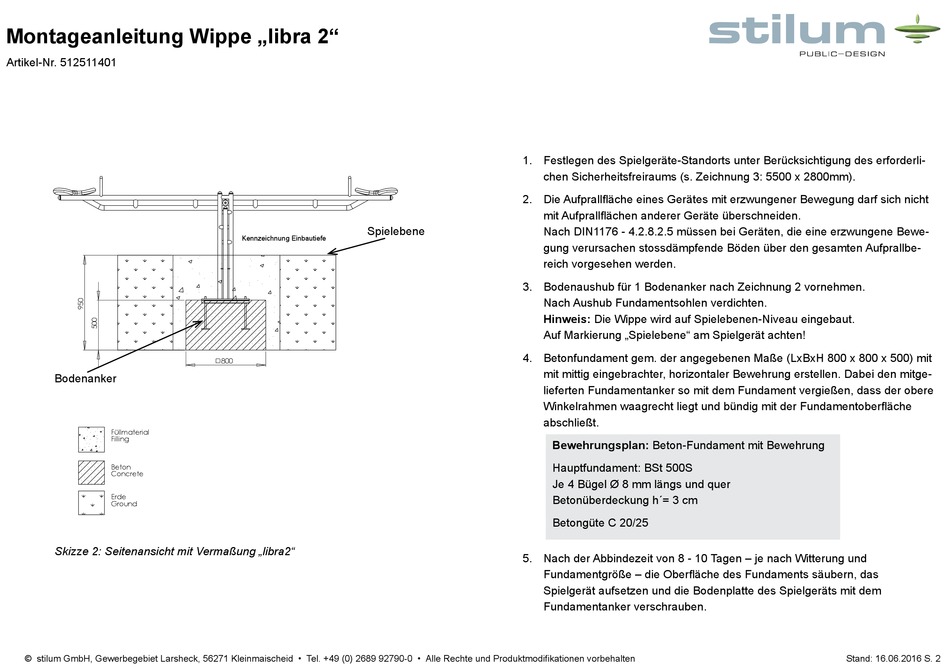

Montageanleitung Wippe „libra 2"
Artikel-Nr. 512511401
Bodenanker
Füllmaterial
Filling
Beton
Concrete
Erde
Ground
Skizze 2: Seitenansicht mit Vermaßung „libra2"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Spielebene
Kennzeichnung Einbautiefe
800
WERKSTOFF
Abmaße:
MAßSTAB:
OBERFLAECHEN NACH
DIN ISO 1302 REIHE 2
WERKSTUECKKANTEN
NACH DIN 6784
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VERWENDET
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Sicherheitsfreiraums (s. Zeichnung 3: 5500 x 2800mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene Bewe-
gung verursachen stossdämpfende Böden über den gesamten Aufprallbe-
reich vorgesehen werden.
3. Bodenaushub für 1 Bodenanker nach Zeichnung 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Die Wippe wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundament gem. der angegebenen Maße (LxBxH 800 x 800 x 500) mit
mit mittig eingebrachter, horizontaler Bewehrung erstellen. Dabei den mitge-
lieferten Fundamentanker so mit dem Fundament vergießen, dass der obere
Winkelrahmen waagrecht liegt und bündig mit der Fundamentoberfläche
abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
BENENNUNG:
DATUM:
NAME:
Je 4 Bügel Ø 8 mm längs und quer
19.04.2016
Behnke
Fundamentplan
GEZ:
Betonüberdeckung h´= 3 cm
GEPR:
ZG-NR:
Fertigung:
FREIG:
1x
0084-00-00
Betongüte C 20/25
BESTELL-NR:
ZUL. ABWEICHUNG
Projekt:
libra2
DIN 2768 - mH
Gewicht:
-0,3
Gewerbegebiet Larsheck
+0,3
56271 Kleinmaischeid
Rev.:
Deutschland
5. Nach der Abbindezeit von 8 - 10 Tagen – je nach Witterung und
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Fundamentgröße – die Oberfläche des Fundaments säubern, das
Spielgerät aufsetzen und die Bodenplatte des Spielgeräts mit dem
Fundamentanker verschrauben.
A3
Stand: 16.06.2016 S. 2
