DEUTSCH

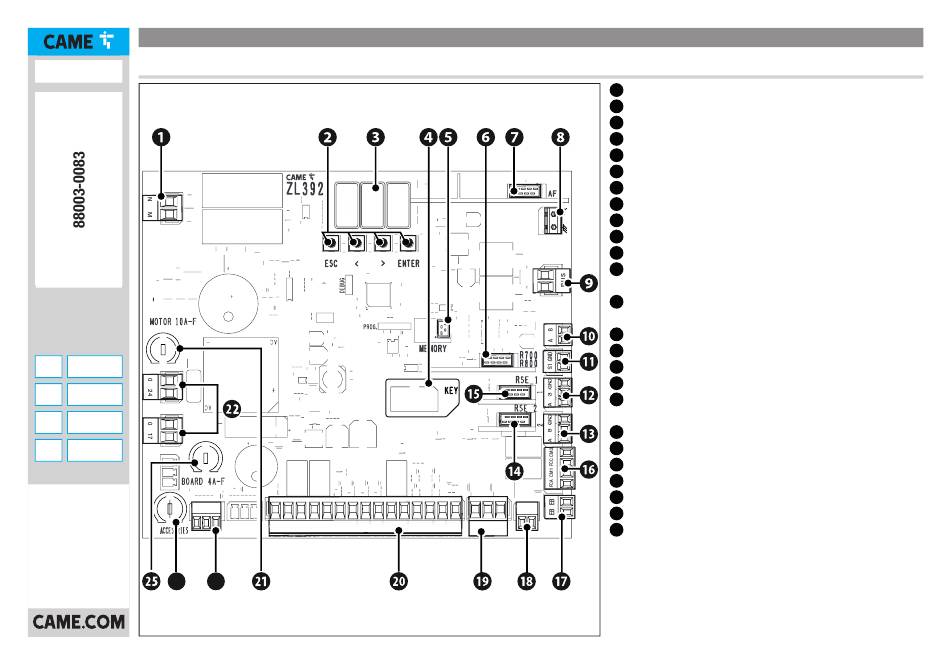

Beschreibung der Platinenkomponenten
FA01945M4B
88003-0083
DE
Deutsch
ES
Español
NL
Nederlands
PT
Português
CAME S.p.A.
+
E
Via Martiri della
Libertà, 15
31030 Dosson di Casier
Treviso - Italy
Tel. (+39) 0422 4940
Fax (+39) 0422 4941
24
info@came.com -
www.came.com
02/2023 - FA01945M4B
-
10 11 E1 TS 1
2
3 3P 4
23
TAMPER
5
7
2 CX CY CZ
+
R G
1
Versorgungsklemmleiste, Motors
2
Programmiertasten
3
Display
4
Steckplatz für CAME KEY
5
Steckplatz für Memory Roll
6
Steckplatz für Decodierplatine R700 oder R800
7
Steckplatz für AF-Funksteckmodul
8
Anschlussklemmleiste, Antenne
9
Klemmleiste für über BUS angeschlossene Zusatzgeräte
10
Anschlussklemmleiste, Codeschloss
11
Anschlussklemmleiste, Transponderleser
12
Klemmleiste für Steckplatz RSE_1 für Parallelschaltung,
Schleusenbetrieb oder CRP
13
Klemmleiste für Steckplatz RSE_2 zum Anschluss von CRP,
Steuerung IO 485 oder Schnittstelle Modbus RTU
14
Steckplatz RSE_2 für RSE-Platine
15
Steckplatz RSE_1 für RSE-Platine
16
Klemmleiste für Schrankenstatus
17
Anschlussklemmleiste für Elektroverriegelung
18
Anschlussklemmleiste für Mikroschalterkontakte (Abdeckung
off en, und Getriebemotor entriegelt) (NC-Kontakt)
19
Anschlussklemmleiste für LED-Beleuchtung
20
Anschlussklemmleiste, Befehls- und Sicherheitsgeräte
21
Sicherung für Motor
22
Versorgungsklemmleiste, Steuerung
23
Anschlussklemmleiste, Encoder
24
Schmelzsicherung, Zusatzgeräte
25
Sicherung für Steuerung
