hpm-f Typ1 / Typ2 VESA Adapter (V2)
Montageanleitung
Der VESA-Adapter ist mit folgenden Produkten von
hp
(hp.com) kompatibel:
M22f, M24f, M24fd, M24fw, M27f, M27fd, M27fq, M27fw, M32f, M32fw

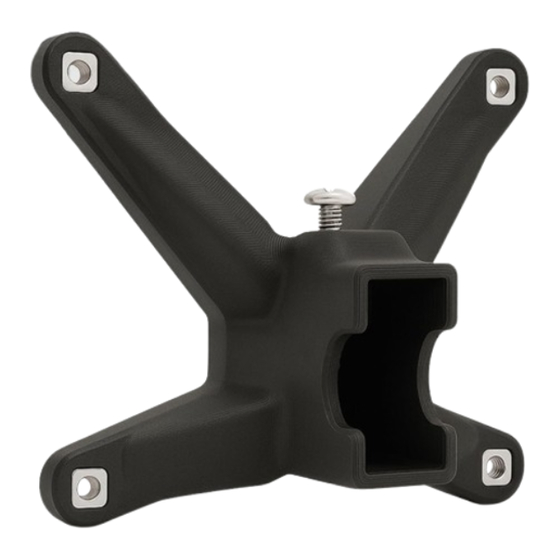

Mit dem VESA-Adapter kannst du deinen Monitor der Marke HP bequem an
einem Monitorarm mit VESA-Lochmuster (75 x 75mm) befestigen. Nutze hierfür
die mitgelieferten Schrauben und Muttern.
Wenn du deinen VESA-Adapter direkt an der Wand befestigen möchten, nutze
hierfür geeignete Schrauben und Dübel. (nicht im Lieferumfang enthalten)
