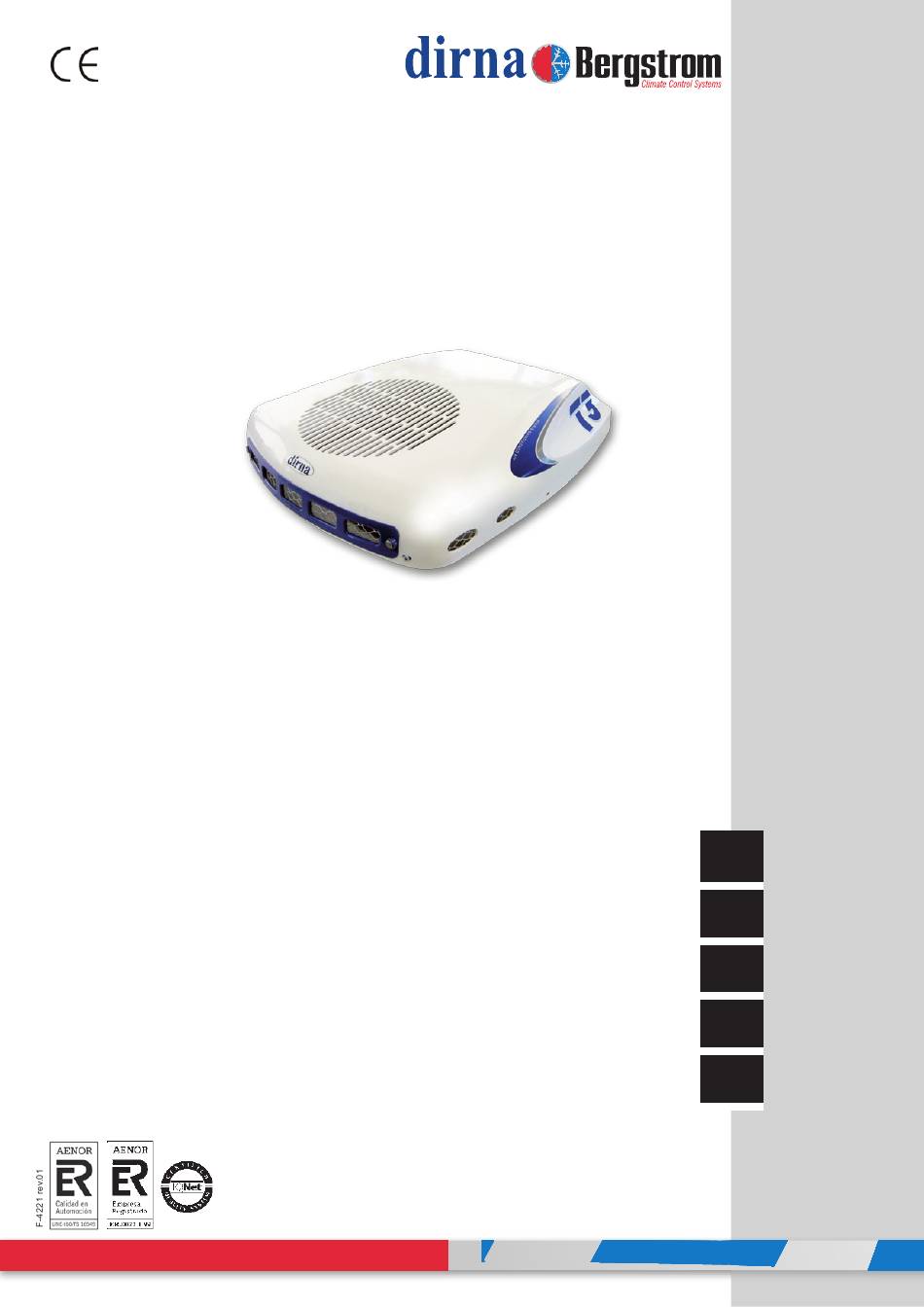

dirna Bergstrom COMPACTO T3 Montageanweisungen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
COMPACTO
Compacto de techo con tres velocidades de ventilación y termostato regulable
Roof compact unit with three ventilation speeds and adjustable thermostat
Compact de plafond á trois vitesses de ventilation, avec thermostat réglable
Zimmerdeckekompakt mit drei Lütungsgeschwindigkeiten und einstellbarem thermostat
Unitá da tetto con tre velocitá di ventilazione e termostato regolable
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
Air conditioning for vehicles
T3
ES
Spanish
EN
English
FR
French
GE
German
IT
Italian
0900280000-24V
0900290000-12V
Inhaltsverzeichnis
Inhaltszusammenfassung für dirna Bergstrom COMPACTO T3
- Seite 1 Air conditioning for vehicles COMPACTO Compacto de techo con tres velocidades de ventilación y termostato regulable Roof compact unit with three ventilation speeds and adjustable thermostat Compact de plafond á trois vitesses de ventilation, avec thermostat réglable Zimmerdeckekompakt mit drei Lütungsgeschwindigkeiten und einstellbarem thermostat Unitá...
- Seite 26 COMPACTO T3 Air conditioning for vehicles Anzugsmoment (N.m.) Montageempfehlung Stutzen Mutter Anzugsmoment 3/8” 15 - 17 • Vor und während der montage bitte diese anweisung 1/2” 15 - 17 lesen und beachten. 5/8” 24 - 27 • Für jeden arbeitsschritt geeignete werkzeuge benutzen.
-
Seite 27: Techischen Daten
COMPACTO T3 Air conditioning for vehicles 145 mm 730 mm 600 mm TECHISCHEN DATEN Geblaeseleist Kälteleist ung Heizleistung Spannung Stromverbrauch Gewicht 3 Kw 1,4 Kw 12 V / 24 V 18 A / 9 A 700 m 18 Kg ACHTUNG Wenn für die Installation der Anlage Schnitte im Kabinendach durchgeführt werden müssen,... -
Seite 28: Im Lieferumfang Enthaltene Grundbauteile
COMPACTO T3 Air conditioning for vehicles IM LIEFERUMFANG ENTHALTENE GRUNDBAUTEILE... - Seite 29 COMPACTO T3 Air conditioning for vehicles IM LIEFERUMFANG ENTHALTENE GRUNDBAUTEILE Id. Stc. Art. Nr. Beschreibung 0900280021 Baugruppe Decke T3 0910260007 Hinteres Gitter 0900280003 Deckel wasserdichter Raum 0900280032 Baugruppe Schutzfilter 1600070000 Druckhalter 24V 1600030000 Druckhalter 12V 1264280008 Kühlschlange A/C 0900280010 Vordere Abdeckung T3...
- Seite 30 COMPACTO T3 Air conditioning for vehicles Compacto T3 auf das Dach legen. Dabei beachten, dass die Gerätevorderseite (W) in der endgültigen Position im Kabineninneren montiert sein muss. Das Gerät muss auf einer ebenen Fläche liegen. Nach Festlegung der Position die Abdeckung abmontieren und die ( 6 ) Befestigungslöcher...
- Seite 31 COMPACTO T3 Air conditioning for vehicles Mitgelieferte Dichtungen Abbildung gezeigt an der Unterseite des Compacto ankleben. Besonders darauf achten, dass Verbindung untereinander perfekt ist und keine Zwischenräume verbleiben. Die Kabel an der dafür vorgesehenen Stelle ins Kabineninnere (siehe Abbildung). Den T3 mit den ( 4 ) Distanzhülsen, ( 6 ) Gummischeiben und ( 6 ) Schrauben M6/100 x 40 anbringen.
- Seite 32 COMPACTO T3 Air conditioning for vehicles Distanzhülse Gummischeibe ( A -B ) Gummischeiben anbringen, um den Eintritt von Wasser zu verhindern. Wichtiger Hinweis: Alle Bohrlöcher mit Silikon abdichten. Für den Betrieb der Baugruppe müssen Leitungen und Kompressor installiert werden. Adapter, Entwässerungsleitungen und Kabel.
-
Seite 33: Elektroschema
COMPACTO T3 Air conditioning for vehicles ELEKTROSCHEMA Elektrolüfter Druckwächter Thermostat Solenoid Sicherung Kompressor Sicherung 12/24 V. EXCIT. Druckhalter Relais Diodo Relais Gelb Relais Blau Weiss Grau Orange Schwarz Rosa Grün Schalter Schalter Violett Braun... - Seite 44 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
