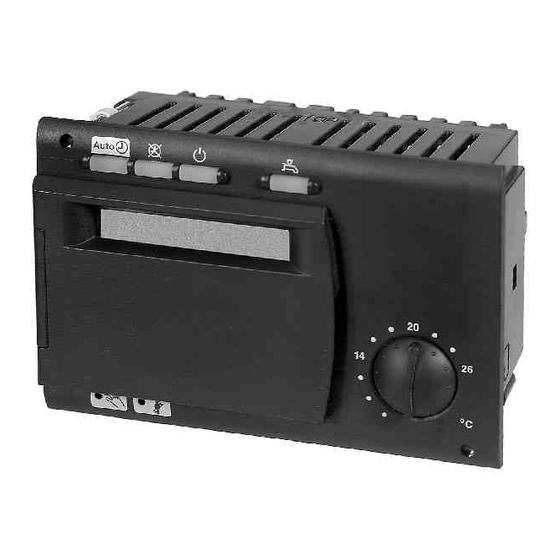

CTC Giersch RVA63.242 Bedienungsanleitung
Kessel- heizkreis- und brauchwasserregler
Inhaltszusammenfassung für CTC Giersch RVA63.242

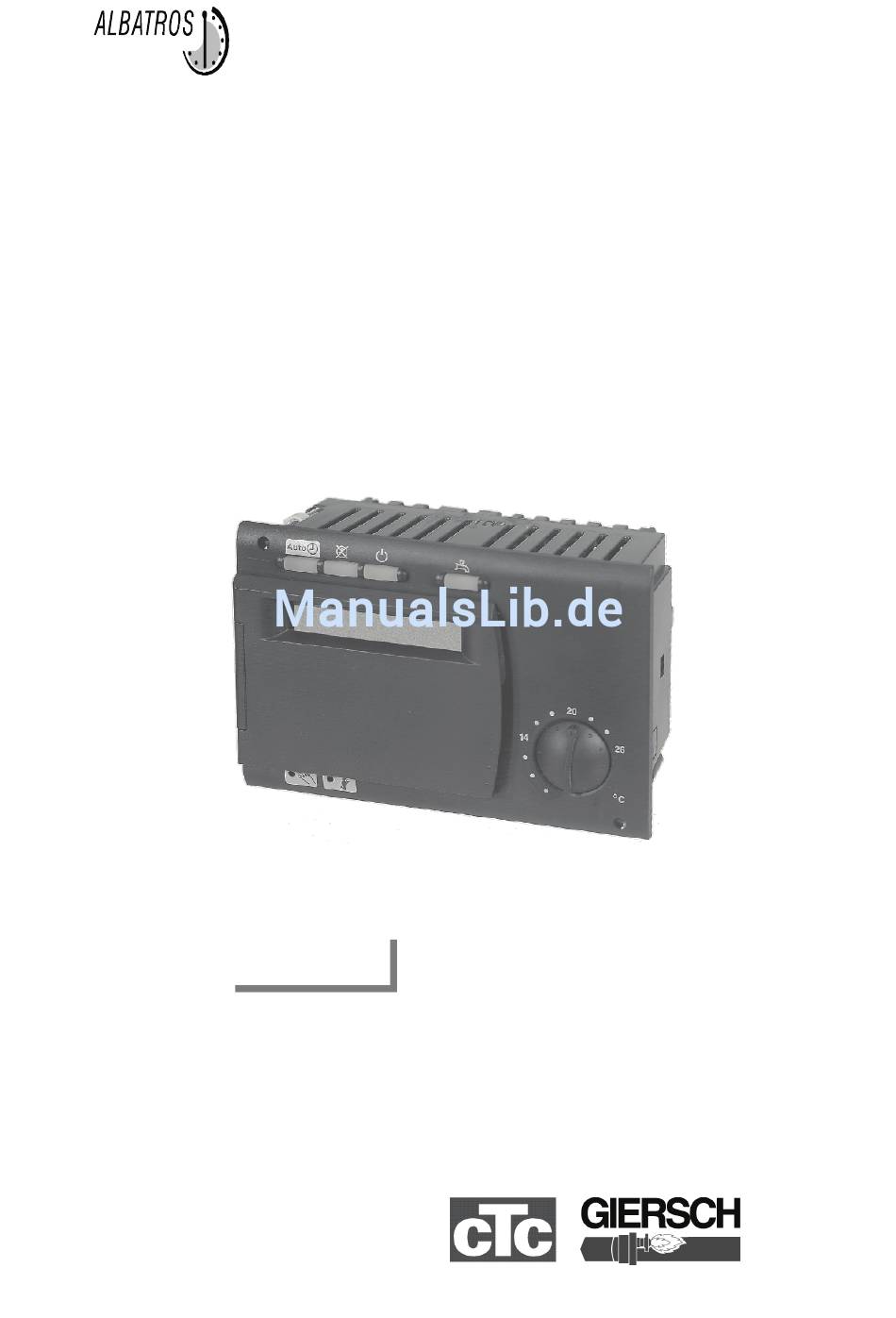

- Seite 1 RVA63.242 Kessel- Heizkreis- und Brauchwasserregler Bedienungsanleitung Ausgabe 1.1 Oktober 98 Br. CTC GIERSCH AG Bahnhofstrasse 60 8112 Otelfingen ZH Tel. 0848 848 838...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienungselemente und Anzeigen ..Raumgerät QAA 50 ........Inbetriebsetzung ........Inbetriebnahme ........Zeit einstellen ............4 Einstellung am Raumgerät ........12 Wochentag einstellen ......... 4 Wahl der Betriebsart ........ Automatikbetrieb ..........4 Automatikbetrieb ............. 12 Temperaturen ............4 Sparbetrieb .............. 12 Zeitprogramme ........... -
Seite 4: Bedienungselemente Und Anzeigen
Bedienungselemente und Anzeigen AUTO 3 14:25 Prog °C Bedienungselement Funktion Raumtemperatur-Sollwereinstellung Raumtemperatur-Drehknopf Parametrierung Einstell-Tasten Parametrierung Zeilenwahl-Tasten Istwerte und Einstellungen ablesen Anzeige Betriebsart-Tasten Heizkreis Betriebsumstellung auf: Automatkbetrieb Dauerbetrieb Stanby Brauchwasser EIN / AUS Betriebsart-Taste Brauchwasser Handbetrieb-Umstellung Handbetriebs-Funktionstaste mit Kontrolleuchte Sonderbetrieb-Umstellung Kaminfeger-Funktionstaste mit Kontrolleuchte Diagnose und Service PC-Tool Anschluss... -
Seite 5: Inbetriebsetzung
Bedienungsanleitung RVA 63 Inbetriebsetzung Automatikbetrieb Der digitale Heizkreisregler RVA 63 ist werkseitig Drücken Sie die Taste AUTO schon so voreingestellt, dass Sie bei der Inbetriebnahme Ihrer Heizung nur noch die Uhrzeit und den Wochentag einstellen müssen. AUTO Zeit einstellen Das Leuchten der Taste AUTO zeigt an, dass der automatische Betrieb aktiv ist. -
Seite 6: Programmierung
Bedienungsanleitung RVA 63 Anschliessend wählen Sie mit der Zeilenwahl-Taste Schaltzeiten für Zeitschaltprogramm 1 Programmierzeile Zeile 6 – 11 39 7 Prog Das Zeitschaltprogramm 1 ist ausschliesslich für den Im Anzeigefeld erscheint wieder der vorher von Ihnen Heizkreis. gewählte Tag (6) und die Standardzeit zum Heizen auf Programmierung einzelner Tag Nachttemperatur (22:00) Taste... -
Seite 7: Programmierung Der Woche
Bedienungsanleitung RVA 63 Programmierung der Woche Anschliessend wählen Sie mit der Zeilenwahl-Taste die Programmierzeile 39 7 Prog Beispiel : Sie möchten von Montag bis Freitag von 06:00 – 23:00, am Samstag von 08:00 – 23:00 und am Sonntag von 09:00 – 22:00 auf Tagestemperatur heizen. 1- 7 22:00 Prog Mit der Zeilenwahl-Taste... -
Seite 8: Schaltzeiten Zeitschaltprogramm 2
Bedienungsanleitung RVA 63 Schaltzeiten für Zeitschaltprogramm 2 In der Standardeinstellung wird das Brauchwasser während 24 Stunden auf die Nenn - Sollwerttemperatur Zeile 13 – 18 aufgeheizt, sofern dies erforderlich ist. Das Zeitschaltprogramm 2 kann z. B. zum Möchten Sie die Warmwasserbereitung über das zeitgesteuerten Betreiben einer Zirkulationspumpe Zeitschaltprogramm 3 betreiben, so teilen Sie dies benützt werden. -
Seite 9: Temperatureinstellungen Verändern
Bedienungsanleitung RVA 63 Temperatureinstellungen verändern Frostschutztemperatur Prog 39 28 Mit der Zeilenwahl-Taste Programmierzeile Tagestemperatur im Zeilenfenster anwählen. °C Die gewünschte Raumtemperatur (Tagestemperatur) können Sie am Drehknopf einstellen. Die Einstellung 20°C ergibt theoretisch eine Raumtemperatur von 20° 5°C C. Stellen Sie eine unbefriedigende Raumtemperatur fest, so drehen Sie am Drehknopf höher oder tiefer. -
Seite 10: Übersicht Temperaturen
Bedienungsanleitung RVA 63 Veränderbare Sollwerte Heizkennlinie In der nachfolgenden Tabelle haben Sie eine Übersicht Anhand der eingestellten Heizkennlinie bildet der in welchen Zeilen welche Temperatur durch Sie verän- Regler die Vorlauftemperatur entsprechend der dert werden kann. Aussentemperatur. Die Zeilen 31 und 32 haben keine Funktion. Die Grundeinstellung Grundeinstellung in Zeile 31 ist (17) und in Zeile Erfahrungswerte Fussbodenheizung: 8... -
Seite 11: Heizkennlinie Verändern
Bedienungsanleitung RVA 63 Fehleranzeige Heizkennlinie verändern Der Regler zeigt Fehler an, die im Gerät auftreten können. Ist ein Fehler im Gerät, erscheint auf der Prog 39 30 Mit der Zeilenwahl-Taste Programmierzeile Anzeige ”Er”. im Zeilenfenster anwählen. 14:15 15.0 Fehlerabfrage Prog Prog Mit der Zeilenwahl- Taste... -
Seite 12: Fehlermeldungen
Bedienungsanleitung RVA 63 Fehlermeldungen Anzeige Fehlerbeschreibung Das Mischventil muss von Hand auf die gewünschte Vorlauftemperatur eingestellt werden. Leer Kein Fehler Der Brenner wird im Handbetrieb durch den Kesselthermostat beim Erreichen der eingestellten Aussentemperatur-Fühler Temperatur ausgeschaltet. Kesseltemperatur-Fühler Zur Beseitigung der Störung bitte den Abgastemperatur-Fühler Kundendienst anrufen! Vorlauftemperatur-Fühler... -
Seite 13: Raumgerät Qaa 50
Bedienungsanleitung Raumgerät QAA 50 Spartaste Inbetriebnahme Vor der Inbetriebnahme sind sämtliche Wenn die Räume für längere Zeit nicht benutzt werden, kann mit der Spartaste die Raumtemperatur reduziert Elektroinstallationsarbeiten abzuschliessen. Das Raumgerät enthält eine Grundeinstellung und ist ohne und dadurch Heizenergie gespart werden. Sind die weitere Einstellungen betriebsfähig. -
Seite 14: Raumgerät Qaa 70
Bedienungsanleitung Raumgerät QAA 70 Einstellungen am Raumgerät Inbetriebnahme Damit das Raumgerät aktiv geschaltet wird, muss am Vor der Inbetriebnahme sind sämtliche eingestellt sein. Elektroinstallationsarbeiten abzuschliessen. Zentralgerät die Betriebsart Auto Die Heizungsanlage muss betriebsbereit sein. Hinweis: Während des Betriebes muss der Deckel des Raumgerätes geschlossen sein. -
Seite 15: Info-Taste
Bedienungsanleitung Raumgerät QAA 70 INFO-Taste Spartaste Mit der INFO-Taste können verschiedene Werte im Wenn die Räume für längere Zeit nicht benutzt werden, Anzeigefeld aufgerufen werden. Das Gerät arbeitet kann mit der Spartaste die Raumtemperatur reduziert unabhängig von der Anzeige nach der gewählten und dadurch Heizenergie gespart werden. -
Seite 16: Programmieranzeige
Bedienungsanleitung Raumgerät QAA 70 Programmieranzeige Auswahl Wochentag für die Heizphasen 1 = Montag 2 = Dienstag usw. Werte Zeilennummer Beginn der 1. Heizphase Heizen auf Normal-Raumtemperatur Ende der 1. Heizphase Heizen auf reduzierter Raumtemperatur Beginn der 2. Heizphase Heizen auf Normal-Raumtemperatur Ende der 2. -
Seite 17: Standardwerte Im Raumgerät
Es ist kein entsprechender Fühler vorhanden oder Normal-Raumtemperatur 20°C der Fühler ist defekt. Reduzierte Raumtemperatur 14°C (Nachttemperatur) Brauchwassertemperatur 60°C Heizprogramm 06:00 (Wochentag 1-5) 22:00 Heizprogramm 08:00 (Wochentag 6-7) 23:00 Anzahl Feiertage CTC GIERSCH AG Bahnhofstrasse 60 8112 Otelfingen ZH Tel. 0848 848 838...
