DSI Draft 2 GO Kurzanleitung Seite 2

Seite 2/4
Version 7
Vorwort
Die Zapfeinheit bietet eine kompakte und einfache Lösung für den mobilen Ausschank aus einem Fass. Hierzu ist der
passende Zapfkopf mit einem bereits voreingestellten Druckminderer inkl. Schnellsteckkupplung für die Gasversorgung
aus dem Drucktank (7 bar) des Fasses und einem Kompensatorschankhahn verbaut. Für den Betrieb der Draft2Go-
Zapfeinheit bedarf es Grundkenntnissen im Ausschank von Getränken und es müssen alle hier erwähnten Details
eingehalten werden. Für den Service bzw. eine Reparatur sprechen Sie uns oder einen qualifizierten Schankanlagen-
Techniker an.
Installation
Vor der ersten Inbetriebnahme sind die Komponenten unter klarem Wasser zu spülen, um eventuelle
Produktionsrückstände zu entfernen. Hierzu den Zapfkopf (1) und den Schankhahn (2), wie dargestellt, im
getränkeführenden Bereich einmal gründlich durchspülen (siehe Kapitel: Reinigung/Service).

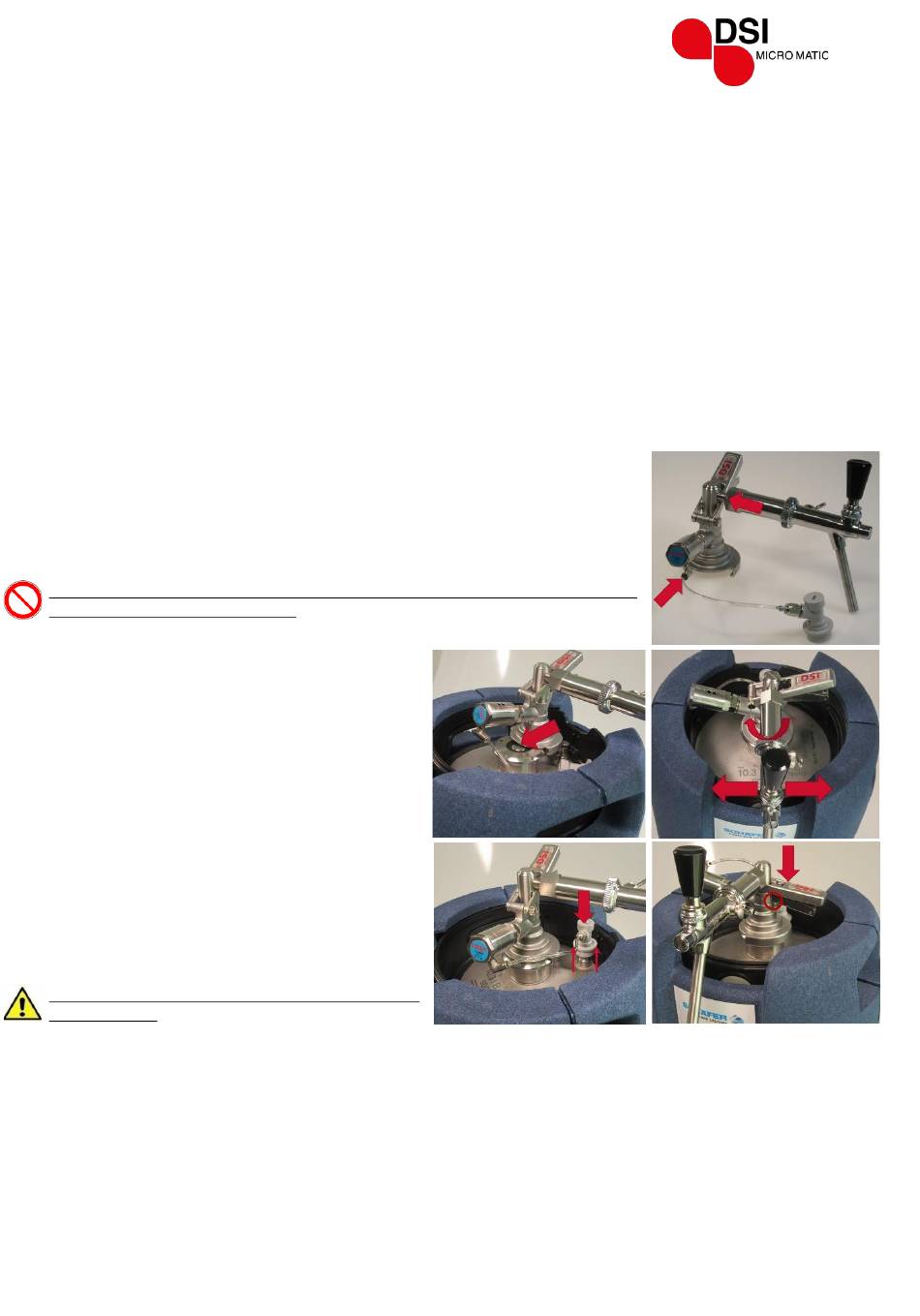

Für die Montage ihrer D2G-Zapfeinheit gehen Sie wie folgt vor: Nehmen Sie den
Zapfkopf (1) inkl. vormontiertem Druckminderer (4) aus der Verpackung und
montieren Sie den Schankhahn inkl. Stutzen (2), wie dargestellt, am Seitenabgang des
Zapfkopfes (1). Die Ausrichtung des Schankhahns kann an der Rändelmutter zwischen
Hahn und Stutzen nachträglich erfolgen. Nun nehmen Sie die Steckkupplung (3) inkl.
vormontierter Gasleitung und schieben das Ende der Leitung in den Anschluss am
Druckminderer (4).
Schließen Sie keine andere Gasversorgung an als die im Keg befindliche und für dieses
Produkt bestimmte Gasversorgung.
Gebrauchsanweisung
Nun können Sie die Zapfeinheit in Betrieb nehmen.
Hierzu schieben Sie den Zapfkopf (1) von der Seite auf
den Flansch am Fass.
Schankhahns (2) können Sie die ganze Einheit auf
dem Fass nun nach links/rechts schwenken. Stecken
Sie anschließend die Steckkupplung (3) auf die
Gasversorgung am Fass, bis diese einrastet. Hierzu
den äußeren Ring der Steckkupplung (3) hochziehen
und diese dabei ganz herunterdrücken. Nun wird die
Zapfeinheit automatisch
beaufschlagt und auf den nötigen Druck reguliert.
Prüfen Sie bitte die gasführenden Verbindungsstellen
auf Dichtheit. Der Zapfkopf (1) kann nun am Fass final
angeschlossen werden, um den Ausschank zu starten.
Hierzu bringen Sie den Griff des Zapfkopfes (1)
vollständig in die untere Position, bis dieser einrastet.
Achten Sie darauf, sich nicht zu quetschen während
der Betätigung.
Das Getränk wird somit unter Druck gesetzt und ist
schankbereit. Zum Abschlagen/Entfernen verfahren
Sie in umgekehrter Reihenfolge.
Mit dem Zapfen des Getränkes können Sie nun, dank des voreingestellten Gasdrucks, direkt beginnen.
Hierzu einfach den Schankhahn (2) am Griff betätigen.
DSI Micro Matic GmbH
Oberster Kamp 20 | 59069 Hamm
VAT DE 128 595 647 | IBAN DE83 4104 0018 0502 3882 00
Managing Directors: Björn Hoffmann, Anders Nørgaard
Draft2Go A-Type/Flach
Zapfeinheit von DSI für Schäfer-Kegs
Zum Ausrichten des
mit dem Schankgas
