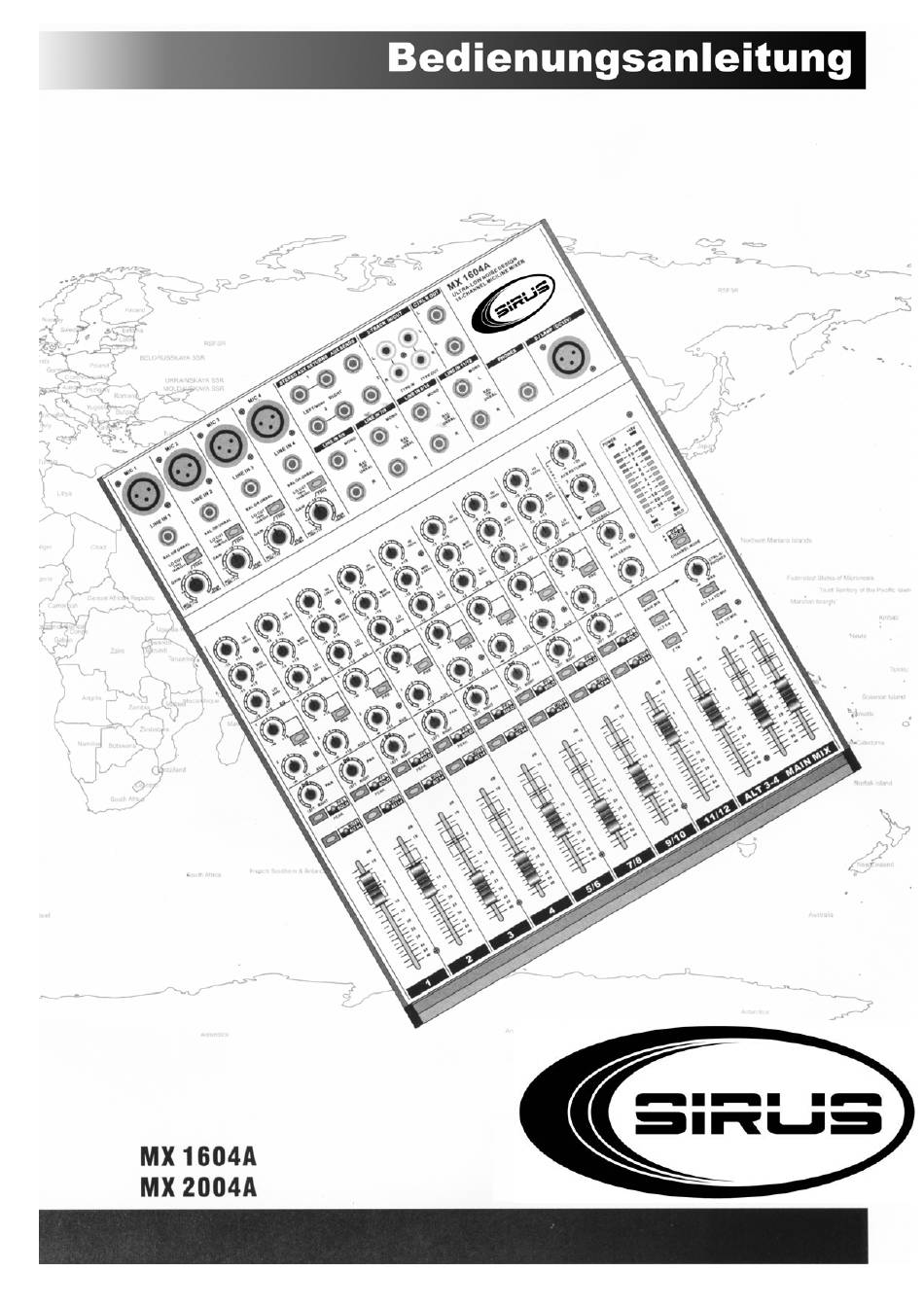

- Seite 1 SIRUS MX 1604A Seite 1...
-
Seite 2: Sicherheitshinweise
SIRUS MX 1604A SICHERHEITSHINWEISE Um eine Gefährdung durch Stromschlag auszuschlie- ACHTUNG: CAUTION ßen, darf die Geräteabdeckung bzw. Geräterückwand RISK OF ELECTRIC SHOCK nicht abgenommen werden. Im Innern des Geräts DO NOT OPEN befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden. - Seite 3 SIRUS MX 1604A Reinigung: Das Gerät darf nur wie vom Hersteller empfohlen gereinigt werden. Nichtgebrauch: Bitte ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht benutzen. Eindringen von Gegenständen und Flüssigkeit in das Geräteinnere: Bitte achten Sie darauf, dass durch die Öffnungen keine Gegenstände oder Flüssigkeit in das Geräteinnere gelangen können.
- Seite 4 SIRUS MX 1604A Sirus MX 1604A 12 Kanal, 4-Bus Mic/Line Mixer • 12-Kanal, 4-Bus Mischer mit 16 Eingängen • 4 Monoeingänge mit XLR und Klinkenbuchsen • 4 Stereoeingangskanäle mit symmetrischen Klinkenbuchsen • 2 zusätzliche, universell nutzbare Stereo Aux Return-Eingänge •...
-
Seite 5: Inhaltsverzeichnis
SIRUS MX 1604A INHALTSVERZEICHNIS 1. EINFÜHRUNG ..........................7 1.1 Architektur............................1.2 Bevor Sie beginnen.......................... 8 1.2.1 Das Netzteil ..........................8 1.2.2. Umbau zum 19"-Rackmischer....................8 2. MONOEINGANGSKANAL .......................8 2.1 Eingangspegeleinstellung ......................... 8 2.2 Equalizer ............................9 2.3 Aux Send-Wege..........................9 3. - Seite 6 SIRUS MX 1604A 8. ANSCHLÜSSE UND STECKERBELEGUNGEN ........... 18 8.1 Anschlüsse..........................18 8.2 Steckerbelegung........................19 8.3 Probleme bei der Verlegung von Kabeln..................20 9. ANHANG ........................... 20 Technische Daten..........................20 Front- und Rückseite..........................22 Blockschaltbild............................23 Seite 6...
-
Seite 7: Einführung
SIRUS MX 1604A 1.1 Architektur Mono-Eingangskanäle Die Kanäle 1-4 sind als Monokanäle mit symmetrischen Mikrofon- oder Line-Anschlüssen ausgeführt. Die diskret aufgebauten "Vintage"-Mikrofonvorverstärker in Hochstrom-Technologie bieten eine exzellente Qualität. Ein großzügig dimensioniertes Netzteil verhindert Brummeinstreuungen und garantiert ein ausgezeichnetes Klangverhalten bei Signaltransienten. -
Seite 8: Bevor Sie Beginnen
SIRUS MX 1604A 1.2 Bevor Sie beginnen 1.2.1 Das Netzteil Das Impulsverhalten jeder Verstärkerschaltung wird besonders durch die verfügbaren Stromreserven bestimmt. Jedes Mischpult ist mit zahlreichen Operationsverstärkern (Op-Amps) für die Verarbeitung von Line-Pegel-Signalen ausgerüstet. Unter hoher Belastung zeigen viele Mischpulte Anzeichen von "Stress" aufgrund der eingeschränkten Leistungsfähigkeit ihrer Netzteile. -
Seite 9: Equalizer
SIRUS MX 1604A Wenn Sie Solo/PFL benutzen, bleibt das Signal an den Aufnahmeausgängen unbeeinflusst. Das gleiche gilt für die Aux-Wege. Zusätzlich zu der bereits erwähnten Anzeigemöglichkeit des Kanalpegels über die Peakmeter [28] verfügt jeder einzelne Mono-Kanal über eine Peak-Leuchtdiode [12] zur "Warnung" bei Übersteuerungen. Mit dem steilflankigen Lo Cut-(Hochpass-)Filter ( [3], 18 dB/Okt bei 75 Hz) können Sie unerwünschte, tieffrequente... -
Seite 10: Routing
Verfügung, so dass alle erdenklichen Effektgeräte angesteuert werden können. 4.2 Stereo Line-Eingänge Ihr SIRUS MX1604A ist mit zwei Effektrückwegen (Stereo Aux Returns 1/2) ausgestattet. Falls nur die linke Buchse angeschlossen wird, ist der Aux Return automatisch auf mono geschaltet. Beide Eingänge verfügen über einen Level-Regler [18] und [19]. Im "Normalfall" sind sie fest auf die Main Mix- Summe geschaltet. -
Seite 11: Aussteuerungsanzeigen
SIRUS MX 1604A 4.3 Aussteuerungsanzeigen Der Main Mix/Solo/PFL-Pegel wird über zwei 12-Segment-Peakmeter [28] angezeigt. Vier weitere LEDs signalisieren, ob das MX1604A eingeschaltet ist [26], ob die +48 V-Phantomspeisung anliegt [27] und ob der Mono-PFL-Bus [30] oder der Stereo-Solo-Bus [29] aktiviert ist. -
Seite 12: Alt 3-4 Ausgang
SIRUS MX 1604A 4.7 Alt 3-4 Ausgang Wie bereits erläutert, wird durch Drücken des Mute-Schalters [15] das Signal des jeweiligen Kanals aus dem Main Mix herausgenommen und stattdessen auf den Alt 3-4 Bus gelegt. Der Pegel an den Alt-Ausgängen (Klinkenbuchsen an der Rückseite) wird mit dem Fader [35] eingestellt. Mit [24] können Sie diese Ausgänge abhören ([24] gedrückt, [23] und [25] nicht gedrückt). -
Seite 13: Auswahl Der Eingänge
SIRUS MX 1604A 5.2 Auswahl der Eingänge 1) Monokanäle verfügen über Mikrofon- und Line-Eingänge. Wenn Sieden Mikrofoneingang benutzen, darf der Line-Eingang nicht belegt werden (gilt auch im umgekehrten Fall). Die Mikrofoneingänge sind empfindlicher als die Line-Eingänge. Schalten Sie vor dem Anschließen von Mikrofonen die Phantomspeisung aus. -
Seite 14: Spurplan (Track Sheet)
Es zeigt sich immer wieder, dass auch die Verkabelung in kleinen Studios schnell unübersichtlich wird, und sich so Fehler einschleichen. Durch Benutzung der SIRUS Patchbay können Sie sich die Installation, live und im Studio, sehr erleichtern und so produktiver arbeiten. -
Seite 15: Midi Projekt Studio Mit Vokalaufnahme
SIRUS MX 1604A Aux out 1 > Cue 1 (pre-fader) Aux out 2 > Effect (post-fader) Main Mix out L > Recording (DAT L) Main Mix out R > Recording (DAT R) Monitor out L > Graphic EQ > FOH Monitor out R >... -
Seite 16: Zum Thema Abmischen
SIRUS MX 1604A Abb.6.4: Praxisbeispiel ZUM THEMA ABMISCHEN 7.1 Klangregelung Die einstellbaren Parameter der Kanalklangregelung des MX1604A werden in den Abschnitten 2.2 und 3.2 beschrieben. Kaum jemandem, der ein Mischpult kauft, wird man erklären müssen, wie ein Equalizer funktioniert. Wie man damit optimale Ergebnisse erzielt, ist ein anderes Thema, dem wir uns jetzt zuwenden wollen. -
Seite 17: Einpegeln
SIRUS MX 1604A Benutzen Sie die Lo Cut-Filter, um einen knackigeren Mix zu bekommen, und zwar bei allen Kanälen, bei denen ein Tiefbass nicht ausdrücklich erwünscht ist. Bass, Bass Drum, Tom Toms etc. sind Instrumente mit ausgeprägtem Tiefbassanteil, der unter Umständen erhalten bleiben soll, so dass hier das Lo Cut-Filter ausgeschaltet werden kann. -
Seite 18: Anschlüsse Und Steckerbelegungen
SIRUS MX 1604A 8. ANSCHLÜSSE UND STECKERBELEGUNGEN Anschlüsse Machen Sie sich mit den Anschlüssen Ihres MX1604A vertraut. Wir beginnen auf der Rückseite links. [48] AC Power In-Buchse. Dies ist die Anschlussbuchse für die Verbindung mit dem mitgelieferten Steckernetzteil. Verbinden Sie das Netzteil zuerst mit dem Pult, dann mit der Stromversorgung. -
Seite 19: Steckerbelegung
SIRUS MX 1604A Signal, Schaft = Masse/Schirm 8.2 Steckerbelegung Sie werden eine ganze Menge Kabel benötigen. Die folgenden Abbildungen zeigen Ihnen die richtigen Steckerbelegungen für die Arbeit mit dem MX1604A Für den 2-Track Ein-/Ausgang benutzen Sie bitte handelsübliche RCA Cinch-Kabel (Mitte = Signal (+), Außenring = Schirm/Masse). -
Seite 20: Probleme Bei Der Verlegung Von Kabeln
SIRUS MX 1604A Bei eingeschalteter Phantomspeisung dürfen niemals Mikrofone an das Pult (oder die Stagebox) angeschlossen werden. Außerdem sollten die Monitor-/PA-Lautsprecher stummgeschaltet werden, bevor Sie die Phantomspeisung in Betrieb nehmen. Warten Sie nach dem Einschalten ca. 1 Minute, bevor Sie die Eingangsverstärkung einstellen, damit sich das System vorher einregeln kann. - Seite 21 SIRUS MX 1604A Stereoeingang Line-Eingang Unsymmetrisch Frequenzgang 10 Hz bis 55 kHz, +/-3 dB Verzerrungen (THD) 0,007 % bei +4 dBu, 1 kHz, Bandbreite 80 kHz 80 Hz, +/-15dB 2,5 kHz,+/-15 dB High 12 kHz, +/-15dB Main Mix Max. Output...
-
Seite 22: Front- Und Rückseite
SIRUS MX 1604A 9.2 Front- und Rückseite Seite 22... -
Seite 23: Blockschaltbild
SIRUS MX 1604A Blockschaltbild Seite 23... - Seite 24 SIRUS MX 1604A Seite 24...
