Anleitung YGL 3600
12.12.2005
Fördermedien
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichte Waschlauge/ Brauch-
wasser
4. Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung eines
Vorfilters und einer Sauggarnitur mit Saugschlauch,
Saugkorb und Rückschlagventil, um lange
Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
5. Technische Daten:
Netzanschluss:
230V ~ 50 Hz
Aufnahmeleistung:
Fördermenge max.
Förderhöhe max.
Förderdruck max.
Ansaughöhe max.
Druck und Sauganschluss:
Wassertemperatur max.
6. Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere
Die Ein-Ausschaltung erfolgt mit dem einge-
bautem Schalter.
Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperatur-
wächter geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich die Pumpe
wieder selbstständig ein.
7. Montage einer Saugleitung
Einen Saugschlauch (Kunststoffschlauch mind.
3/4" mit Spiralversteifung) direkt oder mit einem
Gewindenippel an den Sauganschluss (1" IG) der

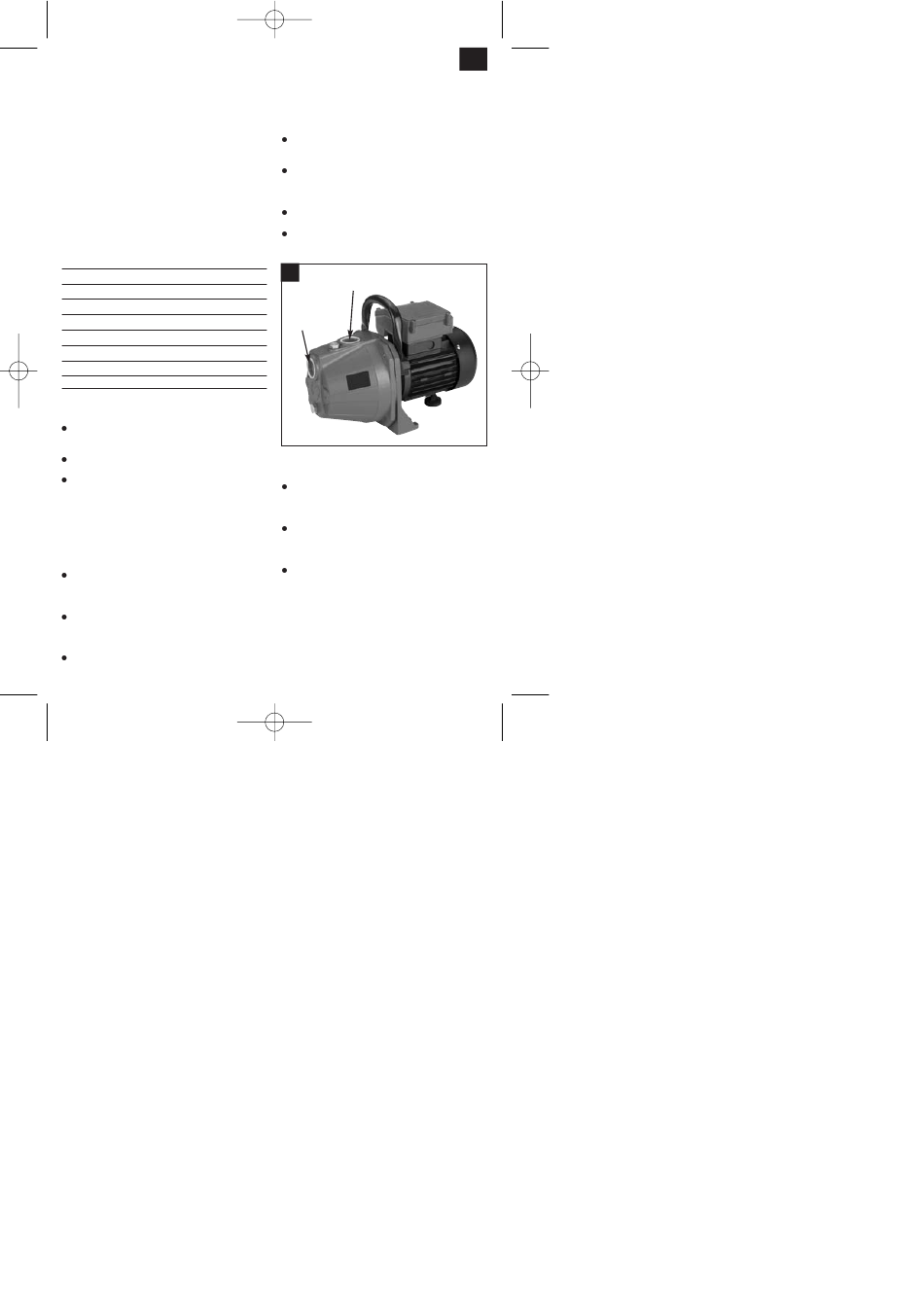

Pumpe schrauben (siehe Bild 1).
Der verwendete Saugschlauch sollte ein Saug-
ventil haben. Falls das Saugventil nicht ver-
wendet werden kann, sollte ein Rückschlagventil
in der Saugleitung installiert werden.
Die Saugleitung von der Wasserentnahme zur
13:49 Uhr
Seite 3
Pumpe steigend verlegen. Vermeiden Sie unbe-
dingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf die
Pumpe ausüben.
Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
Eine undichte Saugleitung verhindert durch Luft-
ansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
1
Druckleitungs-
anschluss
600 W
3600 l/h
Saugleitungs-
40 m
anschluss
4,0 bar
8 m
1" IG
35°C
8. Druckleitungsanschluss
Die Druckleitung (sollte mind. 3/4" sein) muss
direkt oder über einen Gewindenippel an den
Druckleitungsanschluss (1" IG ) der Pumpe
angeschlossen werden.
Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2" Druckschlauch ver-
wendet werden. Die Förderleistung wird durch
den kleineren Druckschlauch reduziert.
Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
die in der Saugleitung vorhandene Luft frei
entweichen kann.
D
3
