Inhaltszusammenfassung für Botex DM2512

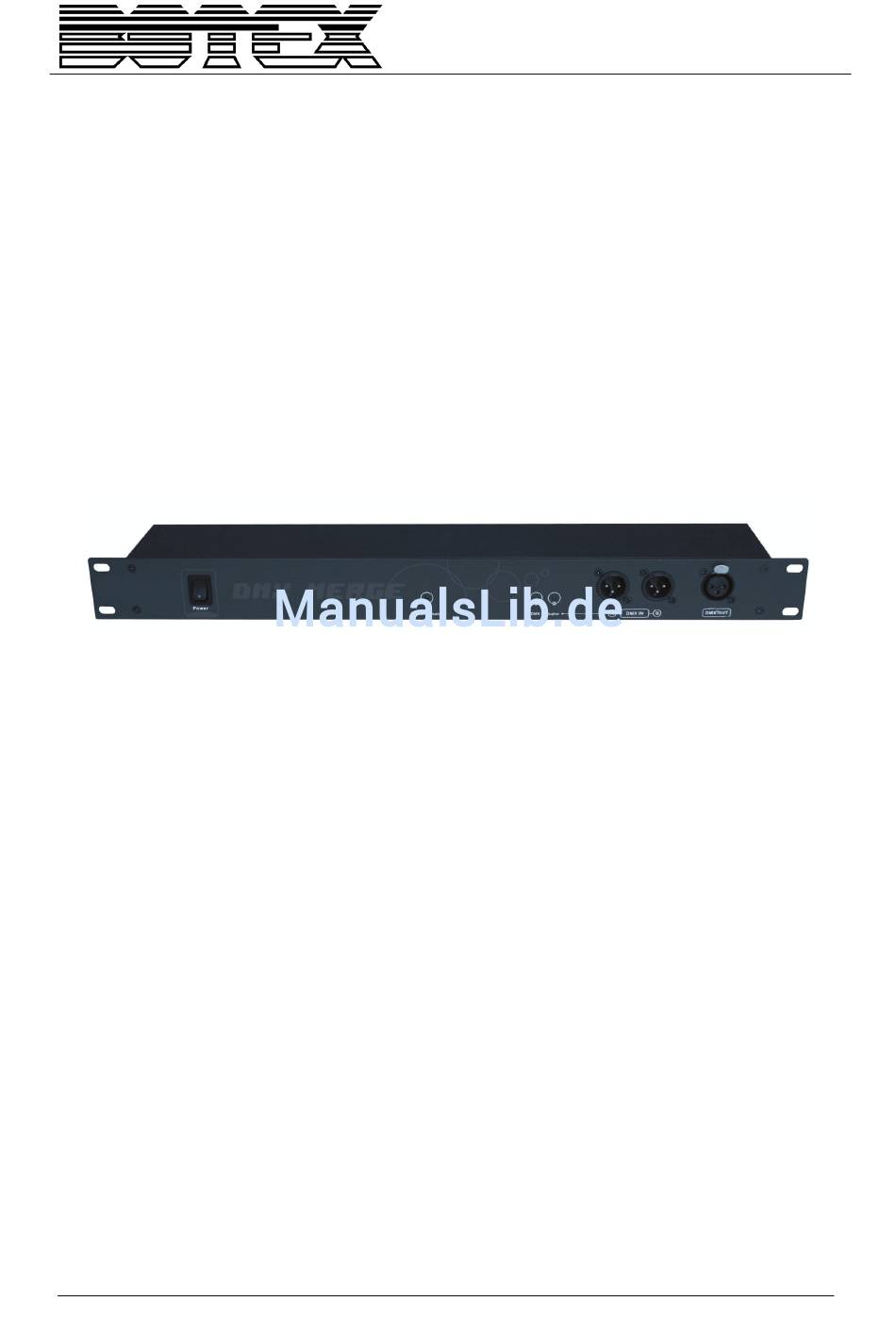

- Seite 1 BEDIENUNGSANLEITUNG DM2512 DMX MERGER...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise....................3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Technische Daten........................4 Beschreibung..........................5 3.1. Einführung ..........................5 3.2. Warnhinweise......................... 5 3.3. Bedienungshinweise ......................5 2 / 8... -
Seite 3: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im Freien) erlaubt. • Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes. • Nur von ausgebildeten Fachkräften reparieren lassen. • Benutzen Sie nur Sicherungen desselben Typs und nur Originalteile als Ersatzteile. -
Seite 4: Technische Daten
2. Technische Daten Eigenschaften Leistung DC 9V, 1000 mA Min (AC/DC Adapter liegt bei) 2 3-polige XLR-Buchsen (männlich) auf der Gerätevorderseite DMX Eingang (2 zusätzliche 3-polige XLR-Buchsen (männnlich) auf der Geräterückseite 2 3-polige XLR-Buchsen (weiblich) auf der Gerätevorderseite DMX Ausgang (1 zusätzliche 3-polige XLR-Buchse (weiblich) auf der Geräterückseite Maße (in mm) 482 x 73 x 44... -
Seite 5: Beschreibung

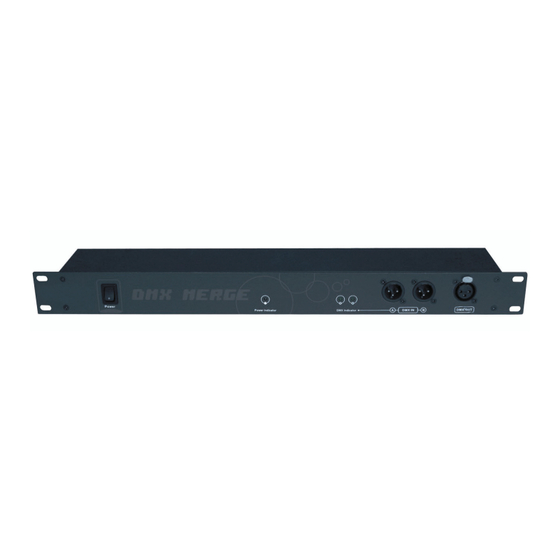

3.1. Einführung Herzlichen Glückwunsch zum Kauf des BOTEX DM-2512 DMX Merger. Sie haben ein ausgesprochen zuverlässiges und leistungsstarkes Produkt erworben. Der BOTEX DM-2512 DMX Merger ist in der Lage DMX Signale, die an den beiden Eingängen des Mergers anliegen, zusammenzufügen und am Ausgang des Geräts zusammengesetzt auszugeben, um Beleuchtungsgeräte in geeigneter Weise zu... - Seite 6 Hinweise: Liegt lediglich an einem der DMX-Eingänge ein Signal an, wird dies durch die entsprechende DMX-Anzeige am Gerät angezeigt. 4. Einstellung der Betriebsmodi Das Gerät bietet 3 verschiedene Betriebsmodi: HTP Modus, Backup Modus und Merge Modus. Vergewissern Sie Sich darüber, in welchem Betriebsmodus sich Ihr Gerät befindet. HTP Modus Durch das Stellen der Dip-Schalter 1 und 2 in die OFF Position, schalten Sie das gerät in den HTP Modus (High Take Precedence Modus).
- Seite 7 des DMX-Ausgangssignals werden durch die 18 Kanäle des DMX-Signals B belegt. Somit entsteht aus den beiden DMX-Signalen ein neu zusammengesetztes Signal von 24 Kanälen. Hinweis: Stellen Sie den Dip-Schalter 1 in die On Position und die übrigen in die OFF Position, wird der erste Kanal des DMX-Ausgangssignals mit Kanal 1 des DMX-Signals B belegt.
-
Seite 8: Industriestraße
BEDIENUNGSANLEITUNG Importeur: B & K Braun GmbH Industriestraße 1 D-76307 www.b-und-k.de...
