TM
®

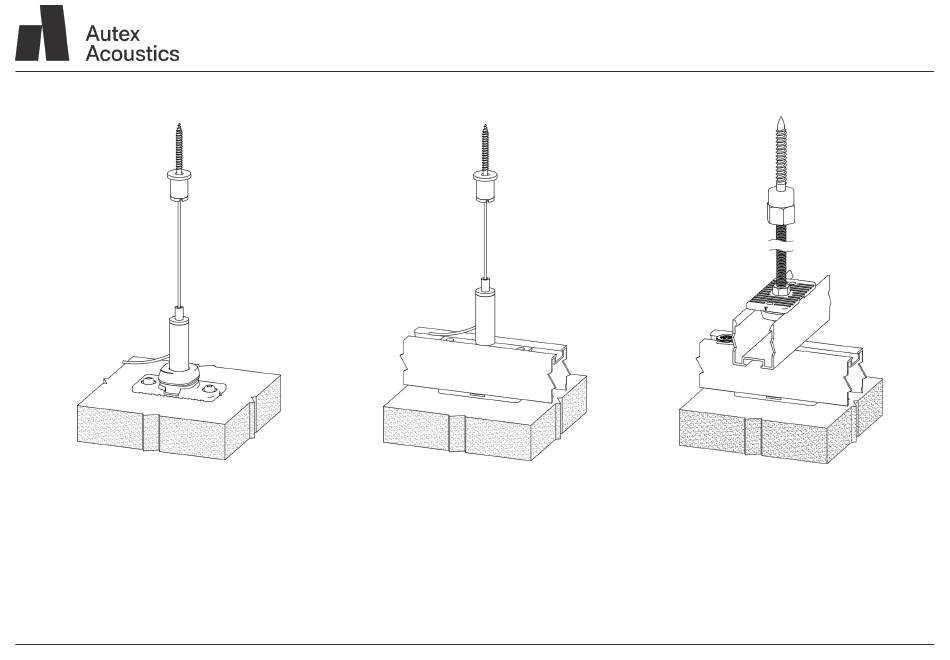

Aussetzung Methode 1
Geeignet für kleinere Horizon-Platten
(Quadrat, Kreis, Sechseck, Dreieck)
(RAHVASSC + RAFFPC)
Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun
2022
Aussetzung Methode 2
Geeignet für größere Horizon-Paneele (rechteckig,
oval) oder für die Aufhängung von Gruppen kleinerer
Horizon-Paneele (bis zu einem Paket).
(RAHVAS + RAFFPC + RAFNEX2420 )
Installationsanleitung | Übersicht über die Aufhängungsmethode
US-Patent 10.113.312 | AU-Patent 2016250499 | GB-Patent 2.545.789 | NZ-Patent app 725770
Aussetzung Methode 3
Geeignet für alle Arten von Horizon-Paneelen, wenn große
Gruppen an Gewindestangen aufgehängt werden sollen.
(Gewindestange und Befestigungsmittel werden nicht von Autex
geliefert)
(RAFFPC + RAFNEX2420 +RAFNEX24 + RAFTCC + Gewindestange)
Horizont™
Seite 1 von
15
Werbung
Verwandte Anleitungen für Autex Acoustics Horizont
Inhaltszusammenfassung für Autex Acoustics Horizont
- Seite 1 Horizont™ ® Installationsanleitung | Übersicht über die Aufhängungsmethode US-Patent 10.113.312 | AU-Patent 2016250499 | GB-Patent 2.545.789 | NZ-Patent app 725770 Aussetzung Methode 2 Aussetzung Methode 3 Aussetzung Methode 1 Geeignet für größere Horizon-Paneele (rechteckig, Geeignet für alle Arten von Horizon-Paneelen, wenn große Geeignet für kleinere Horizon-Platten...
- Seite 2 Horizont™. ® Installationsanleitung | Verpackungsinhalt Abgehängte Horizont-Paneele Stil Horizont-Paneele RAHVAS Federungssätze RAHVASSC-Aufhängungssätze RAFFPC-Verbindungssätze RAFNEX2420 Strangpressen Rechteck Quadratisch Oval Kreis Sechseck Dreieck Direkt befestigte Horizontelemente Stil Horizont-Paneele RAHVAS Federungssätze RAHVASSC-Aufhängungssätze RAFFPC-Verbindungssätze RAFNEX2420 Strangpressen Rechteck Quadratisch Oval Kreis Sechseck Dreieck Horizont-Panel(s) Trenneinlage...
- Seite 3 Horizont™. ® Montageanleitung | Teilekennzeichnung US-Patent 10.113.312 | AU-Patent 2016250499 | GB-Patent 2.545.789 | NZ-Patent app 725770 RAFFPC- RAHVAS- RAHVASSC Satz Satz Satz Deckenanschluss Deckenanschluss schwimmend gelagerter Steckverbind 8G x 12mm Flachkopfschraube Deckenanschlusskappe Deckenanschlusskappe Weitere Komponenten Kabelverstellzylinder Kabelverstellzylinder RAFM6P RAFM6GC...
- Seite 4 werden nicht von Autex geliefert. Weitere Einzelheiten zur Installation von Gewindestangen finden Sie auf den Seiten 12-13. Seite 4 von Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun 2022...
- Seite 5 Horizont™. ® Montageanleitung | Rechteck 2400mm R 5 0 m 1200mm 1200mm C L 600mm Isometrische Ansicht Planansicht Siehe Aussetzungsmethode 2 Seitenansicht Vordere Elevation Seite 5 von Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun 2022...
- Seite 6 Horizont™. ® Einbauanleitung | Quadrat 1200mm R50mm 600mm 1200mm 60 0mm Isometrische Ansicht Planansicht Siehe Aufhängungsmethode 1. Vordere Elevation Seitenansicht Hinweis: Die Aufhängemethode 2 kann auch zum Aufhängen dieser Paneele verwendet werden, wodurch sich die Anzahl der erforderlichen Aufhänger verringert.
- Seite 7 Horizont™. ® Einbauanleitung | Oval 2400mm R600mm 1200mm 1200mm CL 600mm Isometrische Ansicht Planansicht Siehe Aussetzungsmethode 2 Vordere Elevation Seitenansicht Seite 7 von Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun 2022...
- Seite 8 Horizont™. ® Installationsanleitung | Kreis 1200m m 700mm Isometrische Ansicht Planansicht REF. AUSSETZUNGSMETHODE 1 Vordere Elevation Seitenansicht Seite 8 von Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun 2022...
- Seite 9 Horizont™ ® Einbauanleitung | Sechskant 7 0 0 m m 1039mm 1185mm Isometrische Ansicht Planansicht Siehe Aussetzungsmethode 1 Vordere Elevation Seitenansicht Seite 9 von Horizon™ Installationsanleitung | Metrisch | R1-6 | Autex Industries Ltd © Jun 2022...
- Seite 10 Horizont™ ® Montageanleitung | Dreieck 1159mm R 5 0 m 200mm 500mm 200mm 500mm 1159mm Isometrische Ansicht Planansicht Siehe Aussetzungsmethode 1 Vordere Elevation Seitenansicht Hinweis: Die Aufhängemethode 2 kann auch zum Aufhängen dieser Paneele verwendet werden, wodurch sich die Anzahl der erforderlichen Aufhänger verringert.
- Seite 11 Horizont™ ® Montageanleitung | Aufhängung Methode 1 Verwenden Sie die mitgelieferte alle schwimmenden Platten anbringen Schraube M5 x 20 mm Anschluss an die Fassversteller Verwenden Sie die mitgelieferten 12-mm- Befestigen Sie alle schwimmend gelagerten Steckverbinder. Linsenkopfschrauben an der Horizon-Platte . Verwenden Sie die auf dem Horizon-Panel markierten Positionen, um Folgendes korrekt zu positionieren die schwimmend gelagerten Steckverbinder.
- Seite 12 Horizont™. ® Montageanleitung | Aufhängung Methode 2 Verwenden Sie die mitgelieferten 12-mm- Befestigen Sie alle schwimmend Linsenkopfschrauben gelagerten Steckverbinder. Horizon-Panel, verwenden Sie die auf dem Horizon-Panel markierten Positionen, um die Steckverbinder des schwimmenden Panels korrekt zu positionieren. Die Schrauben sollten mit festem Druck eingedreht werden, wobei die Schraube nicht zu weit eindringen darf.
- Seite 13 Horizont™. ® Montageanleitung | Aufhängung Methode 3 Verwenden Sie die mitgelieferten 12-mm- Befestigen Sie alle schwimmend gelagerten Steckverbinder an Linsenkopfschrauben die Horizon-Platte. Verwenden Sie die auf der Horizon-Platte markierten Positionen, um die Steckverbinder der schwimmenden Platte korrekt zu positionieren. Die Schrauben sollten mit festem Druck eingedreht werden, wobei die Schraube nicht zu weit eindringen darf.
- Seite 14 Horizont™. ® Einbauanleitung | Gewindestange Detail Montieren Sie geeignete vertikale Befestigen Sie die Steckverbinder der schwimmend gelagerten Abhänger (nicht im Lieferumfang schwimmenden Platte an den Steckverbinder des RAFFPC-Sets enthalten) in den Gewindestangen, indem Sie die sind für eine M5-Senkkopfschraube Deckenuntergrund und setzen Sie Höhe des Clips mit Nylok-Muttern...
- Seite 15 Horizont™. ® Montageanleitung | Wandmontage Detail US-Patent 10,113,312 | AU-Patent 2016250499 | GB-Patent 2,545,789 | NZ-Patent app 725770 Befestigen Sie mit den mitgelieferten 12-mm- Messen Sie den vertikalen Abstand Linsenkopfschrauben alle Steckverbinder der von der Mitte der schwimmend Schwimmenden Platte an der Horizon-Platte.
