Pro-Ject Audio Systems Pre Box SE Bedienungsanleitung Seite 2

Wir bedanken uns für den Kauf eines Vorverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Umweltschutzhinweis
Nutzen Sie das Gerät über eine längere Zeit nicht (beispielsweise während einer Urlaubsreise), empfehlen
wir, das Gerät vom Stromnetz zu trennen. Vergewissern Sie sich, dass sich das Gerät in Stand-By befindet,
bevor Sie das Steckernetzteil ausstecken.

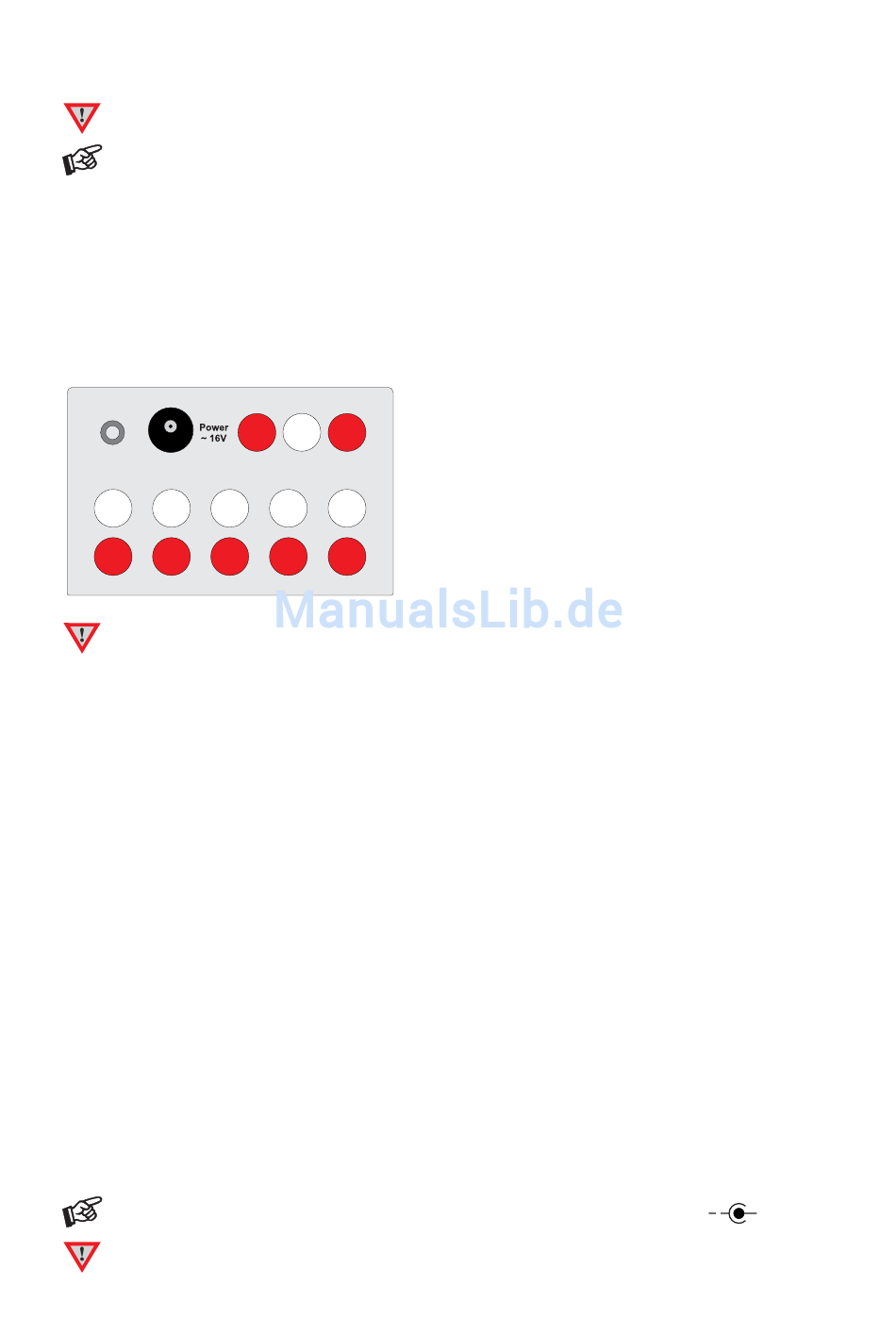

Hochpegeleingänge
An den Hochpegeleingängen 1 bis 4 werden Geräte wie z.B. CD-Spieler, Rundfunkempfänger, TV-Gerät oder
Videorekorder angeschlossen.
Trigger
1 2 3
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Die roten Buchsen führen das Signal des rechten
Kanals, die weißen Buchsen führen das Signal des linken Kanals.
Vorverstärkerausgang
Am Vorverstärkerausgang Pre Out werden Endverstärker oder Aktiv-Lautsprecher angeschlossen.
Subwoofer-Ausgang
Am Ausgang Sub kann ein Aktiv-Subwoofer Anschluss finden. Die Lautstärkeregelung des Subwoofers erfolgt
parallel zur Pre Box SE.
Aufnahmeausgang, Prozessorschleife
Am Ausgang Out kann ein analoges Aufnahmegerät angeschlossen werden. Zusammen mit einem der
Eingänge kann der Ausgang eine Prozessorschleife zum Einschleifen, z.B. eines Raumkorrektur-Systems, bilden.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power ~16V an der Rückseite des Geräts. Stellen Sie
dann die Verbindung zum Stromnetz her.
Fernsteuern, Ferneinschalten anderer Geräte, Schaltspannung
Der Vorverstärker stellt an der Buchse Trigger, korrespondieren mit dem Schalter A auf der Gerätefront, eine
12V-Schaltspannung zum Ferneinschalten anderer Geräte mit Ferneinschaltmöglichkeit (Pro-Ject Amp Box SE
oder Pro-Ject Amp Box SE Mono) zur Verfügung.
Eine Schaltleitung von ca. 45cm Länge befindet sich im Lieferumfang jedes Pro-Ject Endverstärkers. Größere
Längen sind als Zubehör lieferbar. Der Anschluss erfolgt, bei Bedarf, an der Eingangsbuchse für die
Schaltspannung am Endverstärker.
Wir empfehlen als Schaltleitung ein Koaxialkabel. Achten Sie auf korrekte Polung.
Die Schaltleitung darf nur bei vom Netz getrenntem Vorverstärker und vom Netz getrenntem
Endverstärker an- und abgeschlossenen werden. Nichtbeachten kann zu Schäden in der Schaltung führen.
2
© Audio Trade GmbH · Pro-Ject Pre Box SE · Version 15.10.10/15.12.10
