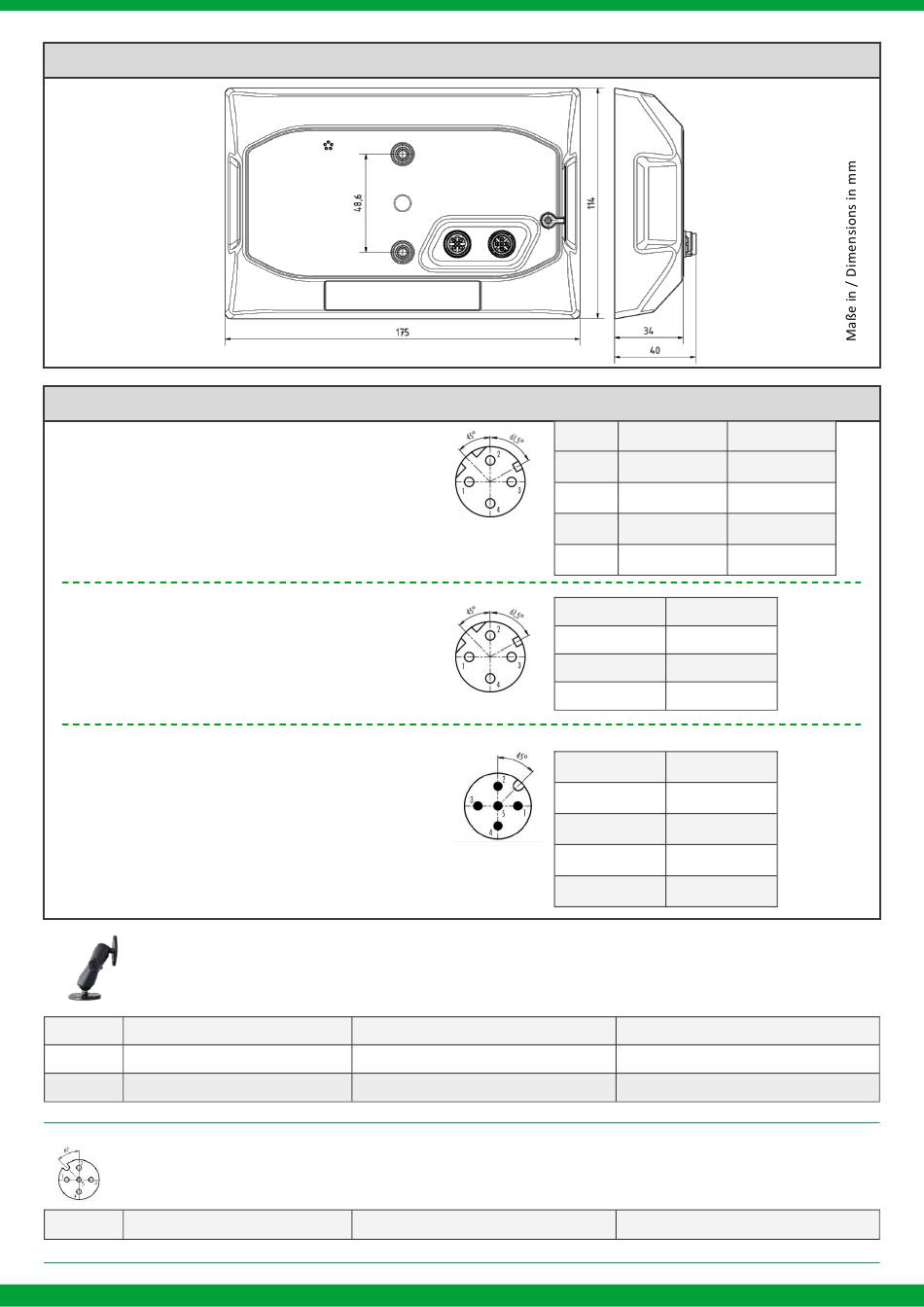

Dimensions
Maße /
Connector
Steckverbindung /
Network
Netzwerk / 100 Base-T1
▪ 1x M12D-kodiert Buchse 4p /
1x M12D-coded Female 4p
Stromversorgung für die Kamera kann im Menü ausgewählt werden /
Power supply for the camera can be selected in the menu
Network
Netzwerk / 100 Base-TX
▪ 1x M12D-kodiert Buchse 4p /
1x M12D-coded Female 4p
Versorgung & Signale
Power & Signals
▪ 1x M12A-kodiert Stecker 5p /
1x M12A-coded Male 5p
Spannungsversorgung /
▪
9-36V DC
RAM Halterung
RAM Mount
„B"-Kugel / „B" Size Ball (1")
3310022 Ark-ACC-RAM Set 1
3310032 Ark-ACC-RAM Set 2
3310033 Ark-ACC-RAM Set 3
Powerkabel Monitor 7" M12A-kodiert Buchse 5polig/
Power cable Monitor 7" M12A-coded Female 5pole
3020141 ArkCable 18.3
Power supply
▪ Gelenklänge 15,3cm
▪ Gelenklänge 9,4cm
▪ Gelenklänge 6,15cm
▪ Länge 3 Meter
T1 T1+ Power
1 TRX+
2 n.c.
3 TRX-
4 n.c.
1 TX+
2 RX+
3 TX-
4 RX-
1 +V DC
2 GPI1
3 GND
4 GPI2
5 GPI3
▪ Joint length 15,3cm
▪ Joint length 9,4cm
▪ Joint length 6,15cm
▪ Length 3 Meter
TRX+
Pout
TRX-
GND
2 5
