Mollet DF11 Bedienungsanleitung

M LLET
Füllstandtechnik
Lesen und befolgen Sie bei Verwendung in explosionsgefährdeten Bereichen zuerst die
Lesen und befolgen Sie zuerst diese Sicherheitshinweise und beachten Sie die Betriebsanleitung.
Sicherheitshinweise
Besondere Bedingungen und Hinweise für die sichere Anwendung
1. Die Installation, Inbetriebnahme und Wartung darf nur von qualifiziertem Fachpersonal mit elektrischen Kennt-
nissen durchgeführt werden.
2. Die Verbindung der einzelnen Komponenten wie z.B. Messflügel, Knickschutz, Wellen-Verlängerung und Pendel-
welle ist nur mit den beigefügten Stiften zulässig.
3. Beachten Sie beim elektrischen Anschluss die örtlichen und gesetzlichen Vorschriften und/oder die VDE 0100.
4. Vergleichen Sie vor dem elektrischen Anschluss die Angaben auf dem Typenschild mit der Anschluss-Spannung.
5. Der Spannungsversorgung muss eine Sicherung (max. 4A) vorgeschaltet werden.
6. Schützen Sie die Schalterkontakte des Gerätes vor Spannungsspitzen bei induktiven Lasten.
6. Nehmen Sie das Gerät nur in geschlossenem Zustand in Betrieb.
Die Verbindung der einzelnen Komponenten wie z.B. Messflügel, Knickschutz, Wellen-Verlängerung und Pendelwelle
7. Schalten Sie vor dem Öffnen des Gerätes die Spannungszufuhr aus. (
Betriebsanleitung
1. Beschreibung
1.1 Bestimmungsgemäße Verwendung
Der elektromechanische Füllstand-Grenzschalter
überwacht den Füllstand von Schüttgütern in Silos,
Bunker, Behälter, Trichter, usw..

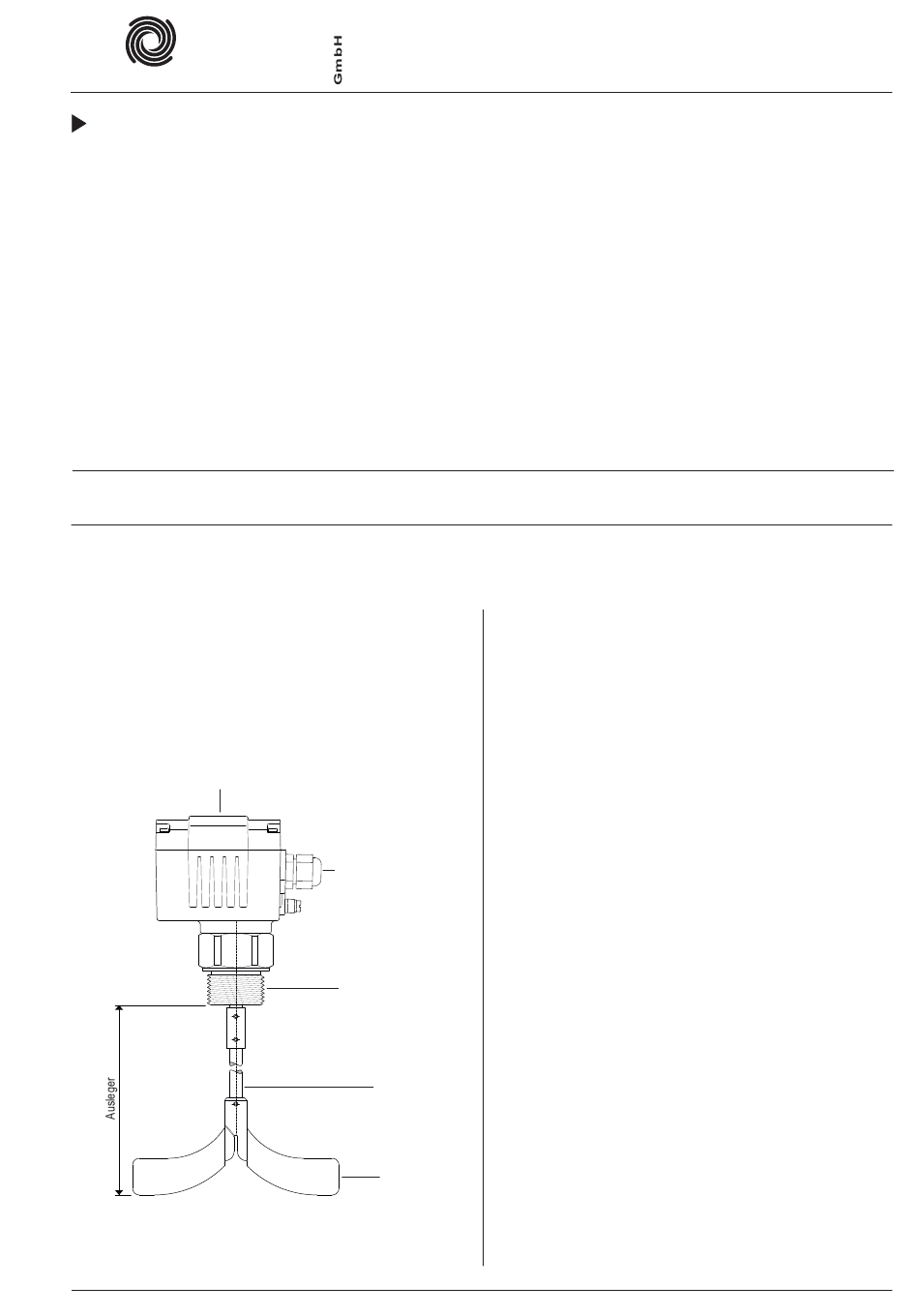

1.2 Geräteaufbau
Steuerkopf
(Gehäuse mit Motor u. Schalter)
MOLLET D-74706 Osterburken Tel. +49 6291 6440-0 Fax +49 6291 9846
Drehflügel-Füllstandanzeiger
Füllstand-Grenzschalter für Schüttgüter
in den beigefügten
Explosionsschutz-Informationen
und beachten Sie die Betriebsanleitung.
ist nur mit den beigefügten Stiften zulässig.
Kabel-Verschraubung
Prozess-Anschluss
Flügelwelle
Messflügel
001-0700
berührungsgefährliche Spannung)
1.3 Funktion
Der in den Behälter ragende, rotierende Messflügel
wird von einem Getriebemotor angetrieben.
Erreicht Füllgut den Flügel, wird dieser an seiner
Drehung gehindert und angehalten.
Das Rückdrehmoment dreht den drehbar gelagerten
Motor aus seiner Endlage und betätigt den Signal-
Schalter. Ein zweiter Schalter schaltet den Motor aus.
Sinkt der Füllstand und der Messflügel wird frei,
bewegt eine Feder den Motor in seine ursprüngliche
Endlage. Dabei wird der Motor wieder eingeschaltet
und der Signal-Schalter zurückgeschaltet.
1.4 Technische Daten
Hersteller
Anschrift
Benennung
Typ
Schüttguttemperatur
Umgebungstemperatur
Druckbereich
Messflügeldrehzahl
Ansprechverzögerung
Wartung
1.5 Werkstoffe
Gehäuse
Prozess-Anschluss
Flügelwelle
Messflügel
Messflügel TK
Betriebsanleitung 04/21
DF11
MOLLET
Füllstandtechnik GmbH
Industriepark RIO 103
74706 Osterburken
Drehflügel-
Füllstandanzeiger
DF
s -25 °C ... +80 °C
T
a -20 °C ... +70 °C
T
p
-0,5 bar ... +1 bar
1 U/min
ca. 1,20 sec.
keine
Aluminium
Aluminium
Edelstahl
Edelstahl
Kunststoff
DF11-BAD 01
©
