Seite 1

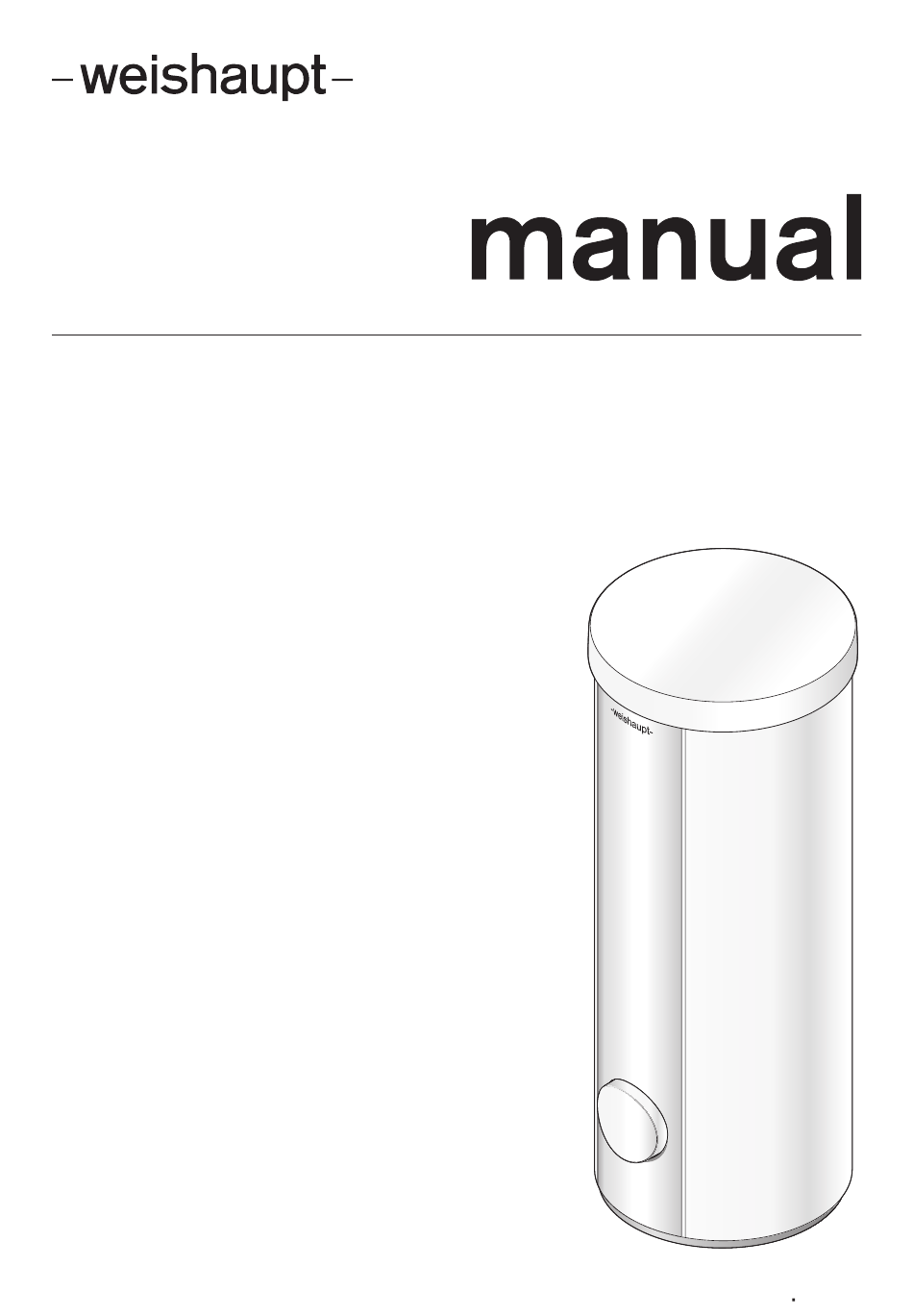

Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 83314701 1/2019-05...
Seite 2
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A Benutzerhinweise ...................... 4 1.1 Zielgruppe ........................ 4 1.2 Symbole ......................... 4 1.3 Gewährleistung und Haftung .................. 5 Sicherheit .......................... 6 2.1 Bestimmungsgemäße Verwendung ................. 6 2.2 ...
Seite 3
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 10.2 Fremdstromanode .................... 30 Ersatzteile ......................... 32 Notizen .......................... 38 3-40 83314701 1/2019-05 Maw...
Seite 4
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen.
Seite 5
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind:...
Seite 6
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Trinkwasserspeicher ist geeignet für: die Erwärmung von Trinkwasser nach TrinkwV, mit einer Mindestleitfähigkeit grö- ßer 100 µS/cm bei 25 °C Wassertemperatur,...
Seite 7
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WAS 300 Zero / Eco / A Baureihe: Weishaupt Aqua Speicher Baugröße: 300 Zero Ausführung: ohne integrierten Wärmetauscher...
Seite 8
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten WAS 300 WAS 500 DIN CERTCO 9W247-13MC SVGW beantragt beantragt 3.4.2 Umgebungsbedingungen Temperatur im Betrieb +5 …...
Seite 9
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 3 Produktbeschreibung 3.4.4 Betriebsdruck Trinkwasser max 10 bar Trinkwasser Schweiz max 6 bar 3.4.5 Betriebstemperatur Trinkwasser max 95 °C 3.4.6 Inhalt...
Seite 10
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 3 Produktbeschreibung 3.4.8 Abmessungen WAS 300 WAS 500 1 Revisionsöffnung 114 mm 114 mm 2 Kippmaß 1906 mm 2050 mm 3 Fußschrauben 15 ... 30 mm...
Seite 11
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 3 Produktbeschreibung 3.4.9 Umwelteigenschaften/Recycling Der Trinkwasserspeicher ist frei von Chrom(VI), Blei und FCKW. 11-40 83314701 1/2019-05 Maw...
Seite 12
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 4 Montage 4 Montage 4.1 Montagebedingungen Speichertyp und Betriebsdruck Den am Typenschild angegebenen Betriebsdruck nicht überschreiten. Speichertyp prüfen. Sicherstellen, dass der Betriebsdruck eingehalten wird [Kap. 3.4.4].
Seite 13
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 4 Montage 4.3 Temperaturfühler montieren Wärmeleitpaste auf Fühler auftragen und in die entsprechende Tauchhülse ste- cken. Die Spannfeder in der Tauchhülse hält den Fühler fest.
Seite 14
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 5 Installation 5 Installation 5.1 Hydraulikanschluss Trinkwasserleitungen anschließen, dabei die örtlichen Vorschriften beachten (z. B. DIN 1988, EN 806). Anschlussstutzen, die nicht benötigt werden, mit Verschlussstopfen schließen.
Seite 15
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 5 Installation Anschlüsse Alle Anschlüsse mit Außengewinde. Korrosion durch falsches Abdichten Zylindrische Außengewinde sind nicht zum Abdichten mit Hanf oder ähnlichem ge- eignet.
Seite 16
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 6 Inbetriebnahme 6 Inbetriebnahme Trinkwasserspeicher mit Wasser füllen. Anodenstrom (größer 1 mA) prüfen, Wert und Datum in beiliegenden Aufkleber eintragen. Aufkleber an gut sichtbarer Stelle anbringen.
Seite 17
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 7 Außerbetriebnahme 7 Außerbetriebnahme Ggf. Netzteil der Fremdstromanode ausstecken. Anlage ausschalten und gegen unerwartetes Wiedereinschalten sichern. Trinkwasserzulauf schließen. Trinkwasserspeicher entleeren und komplett austrocknen.
Seite 18
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8 Wartung 8.1 Hinweise zur Wartung Die Wartung darf nur qualifiziertes Fachpersonal durchführen. Die Anlage sollte mindestens einmal jährlich gewartet werden.
Seite 19
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8.2 Wartungsplan Komponente Kriterium Wartungsmaßnahme Trinkwasserspeicher Verkalkung Reinigen. Magnesiumanode Anodenstrom kleiner 1 mA Isoliert montierten Einbau der Anode prüfen (Mindestwiderstand 100 kΩ). Mindestleitfähigkeit vom Wasser prü- fen oder erfragen [Kap. 8.4].
Seite 20
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8.3 Trinkwasserspeicher reinigen 8.3.1 Ohne Elektroheizung Hinweise zur Wartung beachten [Kap. 8.1]. Korrosion durch verletzte Schutzschicht Im Trinkwasserspeicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Belag) aus.
Seite 21
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8.3.2 Mit Elektroheizung Hinweise zur Wartung beachten [Kap. 8.1]. Am Sicherheitstemperaturbegrenzer dürfen Instandsetzungsarbeiten nur vom jewei- ligen Hersteller oder dessen Beauftragten durchgeführt werden.
Seite 22
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8.4 Magnesiumanode aus- und einbauen Hinweise zur Wartung beachten [Kap. 8.1]. Bei zu geringem Abstand zur Decke kann eine Kettenanode verwendet werden, siehe Ersatzteile [Kap. 11].
Seite 23
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung Einbau Magnesiumanode in umgekehrter Reihenfolge einbauen, dabei: neue Dichtung 3 einsetzen und auf saubere Dichtfllächen achten, Anodenleitung 1 anschließen, Muttern mit Drehmoment 8 Nm anziehen.
Seite 24
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung 8.5 Verkleidung austauschen Hinweise zur Wartung beachten [Kap. 8.1]. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
Seite 25
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 8 Wartung Einbau Schaden an der Wärmedämmung durch falsche Schrauben Zu lange Schrauben können das Vakuumpanel beschädigen und zu Wärmeverlust führen.
Seite 26
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 9 Fehlersuche 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Trinkwasserspeicher ist undicht Hydraulikanschluss fehlerhaft Hydraulikanschluss prüfen.
Seite 27
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 9 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung LED der Fremdstromanode keine Spannungsversorgung Spannungsversorgung prüfen.
Seite 28
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 10 Zubehör 10 Zubehör 10.1 Elektroheizung Wird ein Tauchheizkörper eingebaut, muss dieser als Wärmeerzeuger nach EN 12828 abgesichert sein. Folgende Elektroheizungen können eingebaut werden: Heizleistung Bestell-Nr.
Seite 29
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 10 Zubehör Sicherheitstemperaturbegrenzer (STB) Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen.
Seite 30
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 10 Zubehör 10.2 Fremdstromanode Schaden am Trinkwasserspeicher durch Gasansammlung Bei Betrieb mit Fremdstromanode kann sich Gas ansammeln. In seltenen Fällen kann es bei Funkenbildung zur Verpuffung kommen. Anlage kann beschädigt wer- VORSICHT den.
Seite 31
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 10 Zubehör Netzteil einstecken. Kontrolllampe am Netzteil leuchtet grün. Anodenstrom prüfen (größer 1 mA), Wert und Datum in Aufkleber eintragen. Durchgeführte Wartung in Aufkleber eintragen.
Seite 32
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile 11 Ersatzteile 1.01 1.06 1.06 1.03 1.08 1.08 1.15 1.07 1.05 1.15 1.06 1.06 1.15 1.04 1.02 1.14 1.13 1.12...
Seite 33
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile Pos. Bezeichnung Bestell–Nr. 1.01 Deckel – WAS 300 Zero 471 152 02 222 – WAS 500 Zero 471 310 02 152 1.02...
Seite 34
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile 2.07 2.04 2.05 2.08 2.09 2.10 2.11 2.01 2.02 2.06 2.03 2.12 2.04 2.02 2.01 2.03 2.05 2.06 2.07 2.08...
Seite 35
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile Variante A Pos. Bezeichnung Bestell–Nr. 2.01 Bohrschraube 409 126 2.02 Sicherungsscheibe 490 017 2.03 Flachstecker 716 166 2.04 Kappe G2 471 145 01 067 2.05...
Seite 36
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile 3.07 3.01 3.06 3.04 3.05 3.02 3.03 36-40 83314701 1/2019-05 Maw...
Seite 37
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 11 Ersatzteile Pos. Bezeichnung Bestell–Nr. 3.01 Elektroheizung komplett – 3 kW 230 V 473 300 18 030 – 4 kW 400 V 473 300 18 010 –...
Seite 38
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A 12 Notizen 12 Notizen 38-40 83314701 1/2019-05 Maw...
Seite 39
Montage- und Betriebsanleitung Trinkwasserspeicher WAS 300 Zero / Eco / A und WAS 500 Zero / Eco / A Stichwortverzeichnis Stichwortverzeichnis Leistung................... 8 Luftfeuchtigkeit .............. 8 Abblaseleitung .............. 14 Abmessungen.............. 10 Abstand ................. 12 Anode .................. 7 Magnesiumanode............ 7, 22 Anodenleitung.............. 23 Maße .................. 10 Anodenstrom.............. 22, 30 Mindestabstand.............. 12...
Seite 40
Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
