Manual

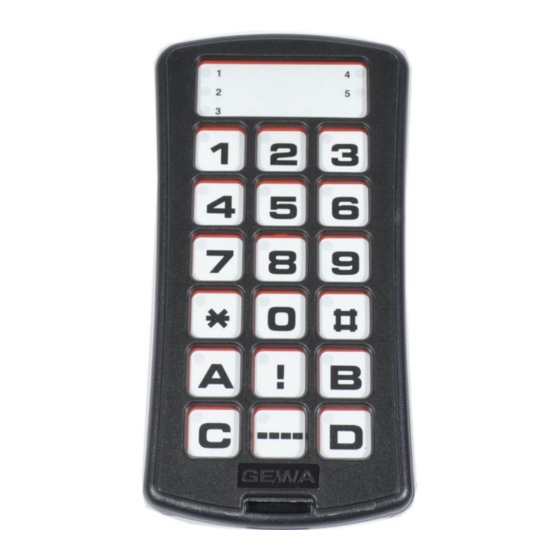

Gewa Control 18
FR: IR-Émetteur
DE: IR-Sender
Art.no 425718
Rev H FR, DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Abilia Gewa Control 18

  • Seite 1 Manual Gewa Control 18 FR: IR-Émetteur DE: IR-Sender Art.no 425718 Rev H FR, DE...

  • Seite 2: Inhaltsverzeichnis

    Table des matières/Inhaltsverzeichnis FR: Manuel français Gewa Control 18 ................4 Introduction ..........................4 Nouveautés et améliorations ....................4 Informations générales sur le Control 18 ................4 Explication des symboles ....................5 Mise en place des piles ...................... 5 Avertissement de l’état des piles ..................5 Paramétrages ........................
  • Seite 3 DE: Deutsche Bedienungsanleitung Gewa Control 18 ........... 22 Einleitung ..........................22 Neuigkeiten und Verbesserungen ..................22 Allgemeines über den Control 18 ..................22 Zeichenerklärung ......................23 Einsetzen der Batterien ....................23 Batteriewarnung ....................... 23 Einstellungen ........................24 Ebenen beim Control 18 ....................24 Sichern/Entsichern der Einstellungssicherung ..............

  • Seite 4: Fr: Manuel Français Gewa Control 18

    FR: Manuel français Gewa Control 18 Introduction Le Gewa Control 18 est un émetteur infrarouge programmable qui remplace les télécommandes ordinaires de télévisions, magnétoscopes et chaînes hi-fi. Le Control 18 possède en tout 81 emplacements programmables différents, répartis sur sinq niveaux. Il suffit d'appuyer sur les touches pour envoyer des signaux, et d'appuyer sur la touche Niveau pour changer de niveau.

  • Seite 5: Explication Des Symboles

    La photo montre les différents termes et fonctions qui apparaissent dans le texte. Fig 1 Voyants qui montrent Touches de Fonction différents niveaux, 0-9, *, #, A, B, C, D niveau 1-5 Voyants lors de la Touche de Code programmation Touche de Niveau Touche de Fonction Touche de...

  • Seite 6: Paramétrages

    Paramétrages Le chapitre suivant décrit toutes les fonctions offertes par le Control 18, et la manière d'y accéder. Niveaux dans le Control 18 Le Control 18 comporte un total de sinq niveaux avec 17 touches programmables. A la livraison, les touches sont programmées par défaut avec les canaux GewaLink 00-79 au niveau 1-5, voir le Tableau 1.

  • Seite 7: Désactivation/Activation Du Verrouillage Des Paramètres

    Désactivation/Activation du verrouillage des paramètres Afin de protéger les codes contre un éventuel effacement accidentel, il est possible de verrouiller chaque niveau indépendamment des autres. Tous les niveaux sont déverrouillés en sortie d’usine. Un niveau verrouillé est indiqué par une série de bips sonores lorsque vous essayez d’y programmer un code.

  • Seite 8: Enregistrement De Canaux Infrarouge À Partir D'un Autre Émetteur

    Enregistrement de canaux infrarouge à partir d'un autre émetteur Assurez-vous que les piles des deux émetteurs sont bien chargées. Évitez d'exposer les émetteurs à une lumière intense lors de l'enregistrement (par exemple, au soleil). Placez les deux émetteurs sur une table avec l'émetteur d'origine orienté vers l'arrière du Control 18, voir photo.

  • Seite 9: Ajout De Code 4096

    Important ! Si un seul niveau est utilisé, la touche de Niveau devient automatiquement la première touche du niveau suivant, voir le Tableau 1. Cela signifie qu'il est tout à fait possible d'enregistrer un canal infrarouge sur la touche de Niveau, mais seulement lorsqu'un seul niveau est ouvert.
  • Seite 10 Méthode 3 : saisie d'un code binaire. Le code binaire devra toujours être associé à la touche . Composez vous-même le code binaire ou utilisez un code qui est déjà présent sur un autre récepteur ou émetteur. Il existe deux types de récepteurs infrarouge. Un type plus ancien de récepteur dans lequel on définit le code à...

  • Seite 11: Copie De Touche

    Copie de touche Le Control 18 permet de copier une fonction de touche sur une autre touche. N. B. : Le code/canal demeure également à son emplacement d'origine. 1. Accédez au niveau sur lequel la touche à copier se trouve et appuyez sur celle-ci. 2.

  • Seite 12: Paramétrage De La Temporization

    Paramétrage de la temporization Le Control 18 permet de régler la temporisation en cas de pression sur les touches ou sur les commutateurs de contrôle, autrement dit la durée pendant laquelle il convient d'appuyer sur une touche ou un commutateur de contrôle pour activer la fonction correspondante. La temporisation peut prendre 10 valeurs différentes (0 –...

  • Seite 13: Choix Direct Du Niveau

    Choix direct du niveau Control 18 offre la possibilité de créer des touches rapides permettant d'accéder directement aux niveaux. Si vous vous trouvez par exemple sur le niveau 1 et que vous appuyez sur la touche 2, vous passez alors automatiquement au niveau 2. En appuyant sur la touche 3, vous atteindrez alors le niveau 3 etc.

  • Seite 14: Zonede Canaux

    Zonede canaux Le Control 18 permet de définir différentes zones de canaux dans lesquelles l'émetteur doit fonctionner. Une fois le paramétrage effectué, les canaux paramétrés finissent par disparaître, et un nouveau code aléatoire est ajouté à la touche de Code Normalement, il n'est pas nécessaire de modifier la zone de canaux.

  • Seite 15: Marquage De Touche

    A la livraison, les touches comportent des chiffres. Ce marquage peut être changé et remplacé par un marquage sur mesure. Sur le site Internet d'Abilia, il est possible de personnaliser ce marquage à l'aide d'étiquettes prêtes à l'emploi comportant les symboles et les textes appropriés.

  • Seite 16: Sauvegarde Et Restauration

    Utilisez l'interface Control Tool USB et Adapter 8-pole Mini Din/7pole slits (vendue séparément). Ce logiciel peut être téléchargé à partir du site Abilia. www.abilia.org.uk. Voir les instructions sur le site. Désactivation du clavier durant le transport Lorsque le Control 18 est amené...

  • Seite 17: Paramétrage Par Défaut De Votre Control 18

    Paramétrage par défaut de votre Control 18 A la livraison, le Control 18 est paramétré par défaut comme suit :  La temporisation est paramétrée sur 0  Feedback, le volume sonore est paramétré sur 4 (0 – 9)  Seul le niveau 2 est ouvert, les autres niveaux sont fermés ...

  • Seite 18: Caractéristiques Techniques

    Caractéristiques techniques Caractéristiques techniques env. 12 A Consommation énergétique au repos : Consommation énergétique en mode émission : Env. 35 mA (canal GewaLink) Autonomie de la batterie (en utilisant env. 2,5 ans (100 s émission/jour avec uniquement des touches) canal GewaLink) Emplacements de programmation : 81 u Sensibilité...

  • Seite 19: Sécurité Et Responsabilité

    Sécurité et responsabilité Abilia AB a développé un système d'analyse des risques produits par rapport à la norme SS-EN 14971 pour les dispositifs médicaux. Le manuel du produit et les spécifications techniques sont conçus dans l'optique des évaluations de sécurité réalisées dans ce document.

  • Seite 20: Résumé Et Guide Rapide Control 18

    Résumé et guide rapide Control 18 Désactivation/Activation du verrouillage des paramètres , sélectionnez le niveau avec , puis appuyez sur l'option souhaitée ou sur = Verrouillage. = Déverrouillage. Paramétrage par défaut : Déverrouillé Ouverture/Fermeture de niveau , sélectionnez le niveau avec , puis appuyez sur l'option souhaitée ou sur 1 = Ouverture.
  • Seite 21 Paramétrage de la temporization , sélectionnez le paramètre. = aucun délai et = délai maximum (0.9 secondes). Paramétrage par défaut : Temporisation = OFF (0 s) Ajout de Macro , créez la séquence, sélectionnez le niveau, , sélectionnez la touche Max 25s/pression, 48 pressions Choix direct du niveau + A , allez sur le niveau où...

  • Seite 22: De: Deutsche Bedienungsanleitung Gewa Control 18

    DE: Deutsche Bedienungsanleitung Gewa Control 18 Einleitung Der Gewa Control 18 ist ein programmierbarer IR-Sender, der gewöhnliche Fernsteuerungen für TV, DVD-Geräte, Stereo usw. ersetzen kann. Der Control 18 besitzt insgesamt 81 verschiedene Programmierplätze, die auf fünf Ebenen verteilt sind. Um Signale zu senden, drückt man direkt auf die Tasten, und um die Ebenen zu wechseln,...

  • Seite 23: Zeichenerklärung

    Das Bild zeigt die verschiedenen Bezeichnungen und Funktionen, die im Text verwendet werden. Fig 1 Indikatorlampen, die die Funktions-Taste verschiedenen Ebenen 0-9, *, #, A, B, C, D anzeigen, Ebenen 1-5 Indikatorlampen bei der Code-Taste Programmierung Ebenen-Taste Funktions-Taste Programmierknopf (reset) Zeichenerklärung Folgende Symbole werden im Text verwandt: Programmeierknopf...

  • Seite 24: Einstellungen

    Einstellungen In den nachfolgenden Abschnitten wird beschrieben, wie die verschiedenen Funktionen des Control 18 eingestellt werden. Ebenen beim Control 18 Der Control 18 hat insgesamt fünf Ebenen mit 17 programmierbaren Tasten. Diese sind bei Lieferung auf einer Grundeinstellung mit GewaLink Kanälen 00-79, Ebene 1-5 (siehe Tabelle 1) eingestellt.

  • Seite 25: Sichern/Entsichern Der Einstellungssicherung

    Sichern/Entsichern der Einstellungssicherung Um Kanäle/Codes gegen unabsichtliches Löschen zu schützen wenn neue Codes eingelernt werden, ist es möglich jede Ebene für sich zu sichern. Bei Auslieferung sind alle Ebenen entsichert. Gesicherte Ebenen werden beim Einlernen mit einem akustischen Signal angezeigt. Machen Sie folgendes, um die Ebenen zu sichern oder zu entsichern: 1.

  • Seite 26: Das Einlesen Der Ir-Kanäle Von Einem Anderen Sender

    Das Einlesen der IR-Kanäle von einem anderen Sender Überzeugen Sie sich, dass die Batterien der beiden Sender die volle Kapazität haben Beim Einlesen bitte nicht die Sender in starkes Licht (z. B. Sonnenlicht) legen. Legen Sie die beiden Sender auf einen Tisch, wobei der Originalsender auf die hintere Seite des Control 18 gerichtet wird, siehe Abb.

  • Seite 27: Erstellen Des 4096-Codes

    Wichtig! Wenn nur eine Ebene verwendet wird, wird die Ebenen-Taste automatisch zur ersten Taste der nächsten Ebene, siehe Tabelle 1. Das bedeutet, dass es möglich ist, über die Ebenen-Taste einzulesen, aber nur wenn eine Ebene offen ist. Hinweis! Der Control 18 kann die Codes der meisten, auf dem Markt vorkommenden IR- Sender lernen, aber es gibt vereinzelte Ausnahmen.
  • Seite 28 Für die dritte Methode ist ein binärer Code einzugeben. Der binäre Code wird immer auf die Code-Taste fallen und ist auf allen Ebenen gleich. Diesen Code kann man entweder selber erstellen oder man kann ihn von einem IR- Sender oder Empfänger übernehmen.

  • Seite 29: Tasten Kopieren

    Tasten kopieren Mit dem Control 18 hat man die Möglichkeit, die Funktion einer Taste auf eine andere Taste zu kopieren. ACHTUNG! Der Code/Kanal verbleibt auf dem Ursprungsplatz. 1. Wählen Sie die Ebene und drücken danach auf die Taste , die kopiert werden soll. 2.

  • Seite 30: Einstellung Der Anschlagsverzögerung

    Einstellung der Anschlagsverzögerung Mit dem Control 18 hat man die Möglichkeit, eine Anschlagsverzögerung beim Drücken von Tasten einzustellen, also die Zeit, die eine Taste oder Bedienschalter gedrückt werden muss, bis eine Ausführung erfolgt. Die Anschlagsverzögerung kann in 10 Schritten eingestellt werden (0 – 9). = keine Verzögerung und = maximale Verzögerung (0,9 Sek).

  • Seite 31: Direktwahl Einer Ebene

    Direktwahl einer Ebene Beim Control 18 besteht die Möglichkeit, Direktwahltasten herzustellen. Das bedeutet, dass Sie sofort eine Ebene erreichen, indem Sie die gewählte Taste drücken. Zum Beispiel, wenn Sie sich auf der ersten Ebene befinden und auf die Taste 2 drücken, so gelangen Sie direkt auf Ebene 2 oder wenn Sie die Taste 3 drücken, direkt auf die dritte Ebene usw.

  • Seite 32: Kanalbereich

    Kanalbereich Beim Control 18 können Sie verschiedene Kanalbereiche einstellen, in denen der Sender arbeiten soll. Wenn die Einstellung vorgenommen wird, verschwinden eventuell eingelesene Kanäle und ein neuer Zufallscode wird über die Code-Taste eingelesen. Normalerweise braucht man den Kanalbereich nicht zu wechseln. Wenn mehrere GewaLink-Sender im gleichen Bereich verwendet werden sollen und man dieselbe Ausrüstung NICHT steuern möchte, kann es erforderlich sein, verschiedene Kanalbereiche zu verwenden.

  • Seite 33: Beschriftung

    Beschriftung Die Tastatur ist bei Auslieferung mit Ziffern beschriftet. Die Beschriftung kann aber ausgetauscht und mit eigenen Gestaltungen ersetzt werden. Auf der Homepage von Abilia können Sie die Beschriftung mit Hilfe von fertigen Vorlagen mit geeigneten Symbolen und Text anpassen.

  • Seite 34: Back-Up Und Wiederherstellung (Reset)

    Sender mit Hilfe einer gespeicherten Sicherheitskopie wiederherzustellen. Verwenden Sie hierfür das Zubehör Control Tool USB Interface und Adapter 8-pol Mini Din/7-pol Schlitz (wird separat verkauft). Die Software kann von der Homepage von Abilia heruntergeladen werden. www.abilia.org.uk. Siehe Anleitung auf der Homepage. Transportsperre Beim Transport kann die Tastatur gesperrt werden.

  • Seite 35: Grundeinstellung Beim Control 18

    Grundeinstellung beim Control 18 Bei der Auslieferung ist der Control 18 mit den folgenden Grundeinstellungen eingestellt:  Die Anschlagsverzögerung ist auf AUS eingestellt.  Akustisches Signal, Lautstärke ist auf 4 eingestellt (0 - 9).  Nur Ebene 2 ist offen, die anderen Ebenen sind geschlossen. ...

  • Seite 36: Technische Daten

    Technische Daten Technische Daten Approx. 12 A Stromverbrauch in Ruhestellung: Stromverbrauch bei Sendung: Approx. 35 mA (GewaLink-Kanal) Batterielebensdauer (im Tastenbetrieb) ca. 2,5 Jahre (100 Sek. Sendung/Tag mit GewaLink-Kanal) Programmierplätze: Druckkraft auf Tastatur: < 160g Reichweite: 20-30 m (GewaLink- Kanäle) EMV-Norm Emission: EN 61000-6-4:2001, EN 60601-1-1-2:2001 ”...

  • Seite 37: Sicherheit Und Haftung

    Sicherheit und Haftung Abilia AB hat eine Risikoanalyse für die Produkte gemäß DIN EN ISO 14971 für Medizinprodukte durchgeführt. Die Bedienungsanleitung und technischen Daten für das Produkt sind im Hinblick auf die Sicherheitsprüfungen in diesem Dokument erstellt worden. Bei der Inbetriebnahme und täglichen Verwendung des Produkts ist es immer wichtig, an die Sicherheit zu denken.

  • Seite 38: Zusammenstellung Kurzanleitung Control 18

    Zusammenstellung Kurzanleitung Control 18 Sichern/Entsichern der Einstellungssicherung , Ebene wählen mit --- 2sek drücken Sie dann die gewünschte Wahl oder = Sichern. = Entsichern. Default setting: Unlocked Öffnen/Schließen einer Ebene + --- , Ebene wählen mit --- drücken Sie dann die gewünschte Wahl 1 oder 2 , --- 2sek = Öffnen.
  • Seite 39 Einstellung der Anschlagsverzögerung , Einstellung wählen. = keine Verzögerung und = maximale Verzögerung (0,9 Sek). Grundeinstellung: Anschlagsverzögerung = AUS (0 Sek.) Macros einspeichern + A , Sequenz erstellen, wählen Ebene, + B , Taste wählen. Max. 25 Sek./Druck, 48 Drücke. Direktwahl einer Ebene Direktwahltaste erstellen: Wählen Sie die Ebene, die mit der Direktwahltaste erreicht werden soll,...
  • Seite 40 425718-2_Manual Gewa Control 18_FR DE_RevH.docx Feb 2017...
