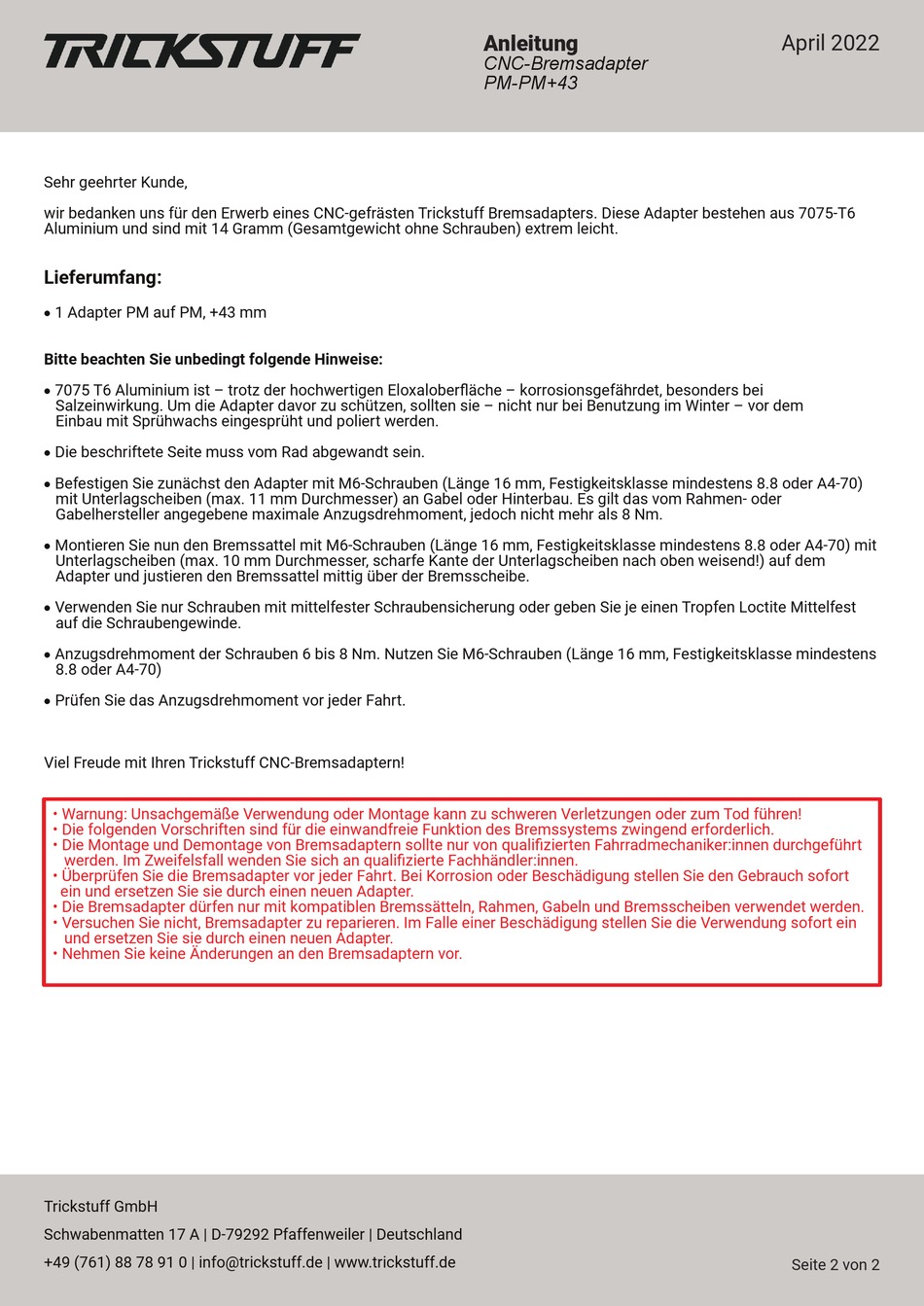

Trickstuff PM-PM+43 Anleitung Seite 2

Sehr geehrter Kunde,
wir bedanken uns für den Erwerb eines CNC-gefrästen Trickstuff Bremsadapters. Diese Adapter bestehen aus 7075-T6
Aluminium und sind mit 14 Gramm (Gesamtgewicht ohne Schrauben) extrem leicht.
Lieferumfang:
� 1 Adapter PM auf PM, +43 mm
Bitte beachten Sie unbedingt folgende Hinweise:
� 7075 T6 Aluminium ist – trotz der hochwertigen Eloxaloberfläche – korrosionsgefährdet, besonders bei
Salzeinwirkung. Um die Adapter davor zu schützen, sollten sie – nicht nur bei Benutzung im Winter – vor dem
Einbau mit Sprühwachs eingesprüht und poliert werden.
� Die beschriftete Seite muss vom Rad abgewandt sein.
� Befestigen Sie zunächst den Adapter mit M6-Schrauben (Länge 16 mm, Festigkeitsklasse mindestens 8.8 oder A4-70)
mit Unterlagscheiben (max. 11 mm Durchmesser) an Gabel oder Hinterbau. Es gilt das vom Rahmen- oder
Gabelhersteller angegebene maximale Anzugsdrehmoment, jedoch nicht mehr als 8 Nm.
� Montieren Sie nun den Bremssattel mit M6-Schrauben (Länge 16 mm, Festigkeitsklasse mindestens 8.8 oder A4-70) mit
Unterlagscheiben (max. 10 mm Durchmesser, scharfe Kante der Unterlagscheiben nach oben weisend!) auf dem
Adapter und justieren den Bremssattel mittig über der Bremsscheibe.
� Verwenden Sie nur Schrauben mit mittelfester Schraubensicherung oder geben Sie je einen Tropfen Loctite Mittelfest
auf die Schraubengewinde.
� Anzugsdrehmoment der Schrauben 6 bis 8 Nm. Nutzen Sie M6-Schrauben (Länge 16 mm, Festigkeitsklasse mindestens
8.8 oder A4-70)
� Prüfen Sie das Anzugsdrehmoment vor jeder Fahrt.
Viel Freude mit Ihren Trickstuff CNC-Bremsadaptern!
• Warnung: Unsachgemäße Verwendung oder Montage kann zu schweren Verletzungen oder zum Tod führen!
• Die folgenden Vorschriften sind für die einwandfreie Funktion des Bremssystems zwingend erforderlich.
• Die Montage und Demontage von Bremsadaptern sollte nur von qualifizierten Fahrradmechaniker:innen durchgeführt
werden. Im Zweifelsfall wenden Sie sich an qualifizierte Fachhändler:innen.
• Überprüfen Sie die Bremsadapter vor jeder Fahrt. Bei Korrosion oder Beschädigung stellen Sie den Gebrauch sofort
ein und ersetzen Sie sie durch einen neuen Adapter.
• Die Bremsadapter dürfen nur mit kompatiblen Bremssätteln, Rahmen, Gabeln und Bremsscheiben verwendet werden.
• Versuchen Sie nicht, Bremsadapter zu reparieren. Im Falle einer Beschädigung stellen Sie die Verwendung sofort ein
und ersetzen Sie sie durch einen neuen Adapter.
• Nehmen Sie keine Änderungen an den Bremsadaptern vor.
Trickstuff GmbH
Schwabenmatten 17 A | D-79292 Pfaffenweiler | Deutschland
+49 (761) 88 78 91 0 | info@trickstuff.de | www.trickstuff.de
Anleitung
CNC-Bremsadapter
PM-PM+43
April 2022
Seite 2 von 2
