Inhaltszusammenfassung für xmartO Wireless NVR System

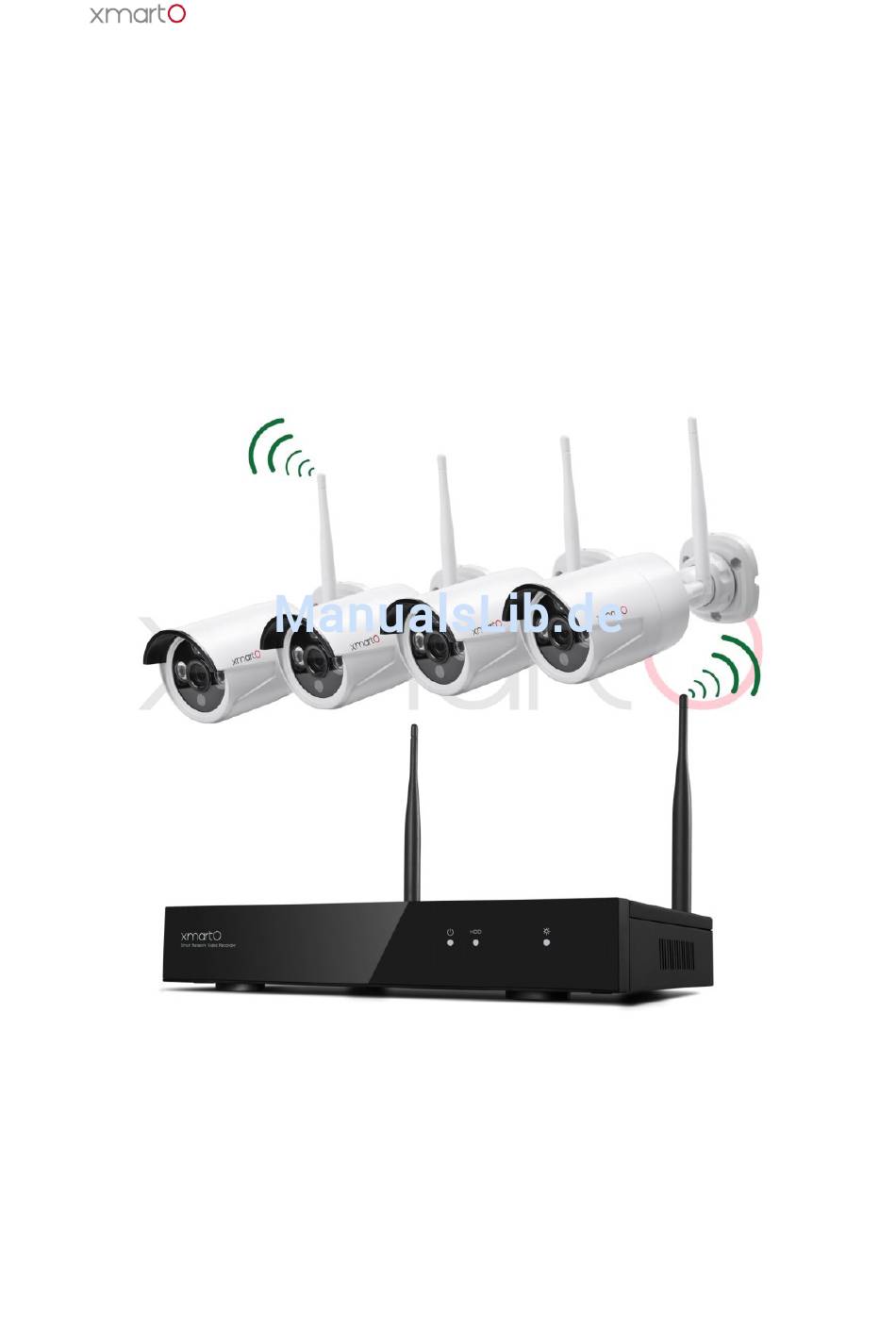

- Seite 1 NVR System Benutzerhandbuch Benutzerhandbuch xmartO Wireless NVR System V3.0...
-
Seite 2: Statement
Transportschä den gibt. Bitte teilen Sie uns diese umgehend mit. Vorwort 1. Das xmartO System ist ein selbständiges System. Einfach der NVR (Netzwerk Video Recorder) mit irgendeinem Bildschirm (PC Monitor, Fernseher, usw.) verbinden und losgehen. -
Seite 3: Inhaltsverzeichnis
NVR System Benutzerhandbuch Inhaltsverzeichnis Statement ..............................2 Paketprüfung............................2 Vorwort ..............................2 Standard Einstellungen ......................... 2 Überblick............................6 1.1 Produkt vorstellen........................6 1.2 Produkt Spezifikation ......................... 6 1.3 Besondere Eigenschaften des Produkts ................8 2. Steuerungsanweisung ........................9 2.1 Die Frontplatte des NVRs ......................9 2.2 Die Rückplatte des NVRs ...................... - Seite 4 NVR System Benutzerhandbuch 4.3.1 IPC im Netzwerk suchen - Aktualisieren ............16 4.3.2 IPC hinzufügen - Paarung ..................... 16 4.3.3 AutoAdd ..........................17 4.3.4 Der Parameter der Kamera - ändern ................. 17 4.3.5 Sonstige Einstellungen - Erweiterte ................18 4.3.6 Kanal löschen und alle löschen ..................18 4.3.7 Manuelle Einstellung .......................
- Seite 5 NVR System Benutzerhandbuch 4.10.2 Zeiteinstellung ........................ 29 4.10.3 Bildschirm Einstellung ....................30 4.10.4 HDD Einstellung ......................30 4.11 System Admin ........................31 4.11.1 System Version ....................... 31 4.11.2 HDD Info .......................... 31 4.11.3 System Log ........................31 4.11.4 Benutzerverwaltung ...................... 32 4.11.5 System Upgrade......................
-
Seite 6: Überblick

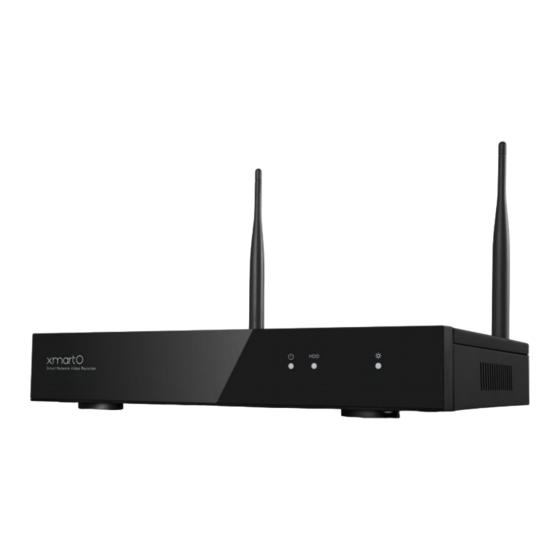

1. Überblick 1.1 Produkt vorstellen Die „WNV Serie“ ist die neueste Generation des xmartO NVRs. Sie unterstützt dem kabellosen Videoeingang, Livebild ansehen, Videowiedergabe und Videobackup. Das xmartO NVR System kann in umfassendem Grundstü ck, wie Bü ro, Zuhause, usw. verwendet werden. - Seite 7 NVR System Benutzerhandbuch Netzwerk Steuerung UPnP(Plug&Play) UPnP(Plug&Play) SMTP (Email Service) SMTP (Email Service) Protokoll PPPoE (Einwahl) PPPoE(Einwahl) DHCP (auto. IP-Adresse) DHCP (auto. IP-Adresse) Sonst Netzteil DC12V 3A DC12V 3A Leistung ≤5W (ohne HDD) ≤5W (ohne HDD) Arbeitstemperatur / -10° C~55° C -10°...
-
Seite 8: Besondere Eigenschaften Des Produkts
NVR System Benutzerhandbuch 1.3 Besondere Eigenschaften des Produkts • H.264, 720p/ 960p/ 1080p kabellos Network Video Recorder. • Integrierter Wi-Fi Router mit hohe Performance/Stabilität. • 720p/960p NVR unterstützt 802.11b/g/n Protokoll, 1080p NVRs unterstützt 802.11a/n Protokoll. • IPC per Wi-Fi automatisch hinzufügen. •... -
Seite 9: Steuerungsanweisung
NVR System Benutzerhandbuch 2. Steuerungsanweisung 2.1 Die Frontplatte des NVRs 1. Die Stromanzeige 2. HDD: Die Festplatte-Anzeige 3. Die Status-Anzeige. Wenn die IPC zum NVR gebunden, blinkt die Anzeige grün. 2.2 Die Rückplatte des NVRs 1. VGA-Anschluss 2. HDMI-Anschluss 3. WAN-Port: Damit kann der NVR zum Internet-Router verbunden sein. Es kann während der Kopplung zwischen IPC und NVR als LAN-Port verwendet werden. -
Seite 10: Die Anschlüsse Der Kamera
NVR System Benutzerhandbuch 2.4 Die Anschlüsse der Kamera 1. Infrarot LED 2. Linse 3. Lichtsensor 4. Kugelgelenk 5. WiFi Antenne 6. RJ45 Netzwerk Port 7. Power Anschluss 2.5 Die Benutzeroberfläche 2.5.1 Die Elemente der Oberflä che Name Operation Effekt Beispiele Bestä... -
Seite 11: Installation
NVR System Benutzerhandbuch 3. Installation 3.1 Sicherheitshinweise • Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände direkt auf die Produkte. • Benutzen Sie bitte dieses Produkt in ventilierter Umgebung und den Luftdurchgang des Gerätes nicht blockieren. • Bitte benutzen Sie das beigelegte Netzteil, um den Schaden zu vermeiden. •... -
Seite 12: Die Vorbereitung
Das Livebild der Kamera sollte in ca. 1 Minute auf dem Monitor/TV angezeigt sein. Wenn nicht, folgen Sie die Anleitung 4.3.2 oder kontaktieren Sie unseren Support info-eu@xmarto.com. 3.4 Die Kameras einrichten a) Die Kamera in WiFi-Bereich positionieren und dem Netzkabel anstecken. -
Seite 13: Nvr System
Die Stromanzeige in der Frontplatte sollte blinken und ein Piepton wird erzeugt. d) Ein Startscreen sollte angezeigt sein. Hinweis: Wenn kein Startscreen gezeigt ist, folgen Sie diese Anleitung: http://www.xmarto.com/de/helpcenter/index.php?action=artikel&cat=4&id=9&artlang=de Oder kontaktieren Sie unseren Support. 4.1.2 Einloggen Nach der Initialisierung des Systems, wird ein Einloggen-Fenster angezeigt. -
Seite 14: Abmelden, Neustarten, Bildschirm Schließen Und Ausschalten
NVR System Benutzerhandbuch 4.1.3 Abmelden, Neustarten, Bildschirm schließen und Ausschalten Zu solchen Funktionen klicken Sie die rechte Maustaste – Ausschalten. Wenn Sie das System automatisch abmelden mö chten, gehen Sie zu "System Einstellung" – "Allgemeine Einstellung" und "Auto. Abmelden" einkreuzen. Das System wird automatisch abgemeldet, wenn es keine Operation innerhalb 1 Minute gibt. - Seite 15 NVR System Benutzerhandbuch Netzwerk Einstellung Sie können die Netzwerkeinstellungen automatisch konfigurieren. Oder stellen Sie die IP-Adresse, Gateway, Subnetz Maske, usw. ein. DHCP aktivieren: Die IP-Adresse wird automatisch vergeben. DHCP deaktivieren: Die IP-Adresse manuell eingeben. Festplatte Einstellung Der Status der Festplatte wird aufgelistet. Um einer neue Festplatte zu formatieren, kreuzen Sie es ein und den Knopf klicken.
-
Seite 16: Video Verwalten
Wenn Sie eine neue Kamera zum NVR hinzufügen möchten. b) Die Verbindung zwischen die Kamera und der NVR erneuen, wenn IPC getrennt ist. Notiz: Wenn Sie ein xmartO System gekauft haben, sind die Kameras schon zum NVR gekoppelt. Keine „Paarung“ nötig. -
Seite 17: Autoadd
NVR System Benutzerhandbuch 3. Unter , eine IP-Kamera von oben und einen unbesetzten Kanal von unten auswählen. Dann den Knopf klicken. 4. Nach ein paar Sekunden wird die Kamera hinzugefügt und in unteren Bereich aufgelistet. 4.3.3 AutoAdd AutoAdd ist eine Funktion um eine Kamera per Internetkabel zum NVR zu verbinden. Wann soll man diese Funktion nutzen? a) Wenn die Position einer Kamera außerhalb des WiFi-Bereichs, sollten Sie es per Internetkabel zum NVR verbinden. -
Seite 18: Sonstige Einstellungen - Erweiterte
NVR System Benutzerhandbuch klicken. 4.3.5 Sonstige Einstellungen - Erweiterte Unter sehen Sie folgende Oberflä che. Multi-Netzwerksegment: Das System sucht die IP-Kameras, die sich in einem anderen Segment als NVR befinden. Abermaliges Hinzufügen: Eine Kamera kann gleichzeitig zu mehre Kanäle hinzufügen. Intelligent hinzufügen: Wenn die IP-Adresse einer Kamera ist abnormal, vergibt das System eine neue IP-adresse. -
Seite 19: Manuelle Einstellung
Sie die Parameters eines Kanals ein. 4.3.8 Dream Liner WIFI Booster - Repeater xmartO Dream Liner ermö glicht das, dass die Kameras als WiFi-Repeater arbeiten kö nnten. Eine Kamera konnte eigenes Signal zum NVR durch andere Kamera ü bertragen. Solche Gruppearbeit konnte die WiFi Distanz mehrfach vergrößern. - Seite 20 NVR System Benutzerhandbuch Hinweis: Wenn Sie mehre Verbindungen aufbauen möchten, versuchen Sie einmal nur eine Verbindung zu konfigurieren. Wenn das System während des Aufbaus keine Reaktion gibt, warten Sie ein paar Minuten. Falls es immer noch keine Reaktion gibt, ziehen Sie das Stromkabel aus. e) Wenn alles funktioniert, positionieren Sie die Kameras und prüfen Sie die Signalübertragung zwischen den Kameras.
-
Seite 21: Kanal Einstellung
NVR System Benutzerhandbuch 4.4 Kanal Einstellung 4.4.1 Netzwerk Einstellung Um Ihrer Kamera auf dem Mobilgerä t oder PC anzusehen, sollte der NVR zum Internet gebunden sein. Die Standard-IP-Adresse ist 192.168.1.114. a) Verbinden Sie bitte dem NVR und Ihrem Router per Internetkabel. b) Die rechte Maustaste klicken, unter sehen Sie folgende Oberfläche. -
Seite 22: Ftp
Den FTP Server, den Port, den Benutzername und das Passwort eingeben. c) Ein Zeitplan unter einstellen und testen. 4.4.4 PPPoE NVR per Einwahl zum Internet verbinden. 4.4.5 3G NVR per 3G/UMTS Surfstick zum Internet verbinden. 4.4.6 E-Mail Die Alarme durch Bewegungsmelder per Email berichten. Die Anleitung: http://www.xmarto.com/de/helpcenter/index.php?action=artikel&cat=3&id=14&artlang=de... -
Seite 23: Wifi Einstellung
Das Passwort des Hotspots. (von System automatisch erzeugt) Hinweis: Nach der Änderung des Hotspots werden alle Kameras von NVR getrennt. Falls Sie mehr als ein xmartO System zuhause besitzen, ä ndern Sie bitte den WiFi-Kanal um dem Konflikt zu vermeiden. -
Seite 24: Ptz Einstellung
NVR System Benutzerhandbuch 4.5 PTZ Einstellung Die PTZ-Kamera bietet Ihnen automatische Überwachungspatrouillen, um Ihr Überwachungsanforderungen durch PTZ-unterstü tzte Kameras anzupassen. 4.5.1 PTZ Parameter Kanal und Protokoll: die von PTZ-Kamera besetzter Kanal und das Protokoll. Vorgabe: Wo und auf welchem Sichtwinkel soll die Kamera bleiben. Haltzeit: Wie Lange soll es stehen bleiben. -
Seite 25: Rekord Einstellung
NVR System Benutzerhandbuch 4.6 Rekord Einstellung 4.6.1 Manueller Rekord Klicken Sie die rechte Maustaste - Manueller Rekord und die gewü nschten Kanä le einkreuzen. Hinweis: Die Priorität des Rekords: Alarm – Bewegung – manuell – Zeit. 4.6.2 Zeitgesteuerter Rekord Der Rekord kann 24/7 fortlaufend oder in bestimmte Zeitraum eingestellt werden. Unter System Einstellung –... -
Seite 26: Sensorgesteuerter Rekord
Z.B. Piepton durch NVR oder Alarm-Benachrichtigung auf den Monitor. Klicken Sie , dann sehen Sie folgende Oberfläche Wählen Sie den gewünschten Bereichen aus. Mehre Details sehen Sie: http://www.xmarto.com/de/helpcenter/index.php?action=artikel&cat=3&id=7&artlang=de 4.6.4 Sensorgesteuerter Rekord Diese Methode wird genutzt, nur wenn die Kamera mit externem Sensor/Melder gebunden ist. -
Seite 27: Videowiedergabe
NVR System Benutzerhandbuch 4.7 Videowiedergabe 4.7.1 Fast Playback Klicken Sie die rechte Maustaste – Videowiedergabe. Hier kö nnen Sie die vergangene 5, 10, 30 Minuten eines Kanals schnell ansehen. 4.7.2 Manuelle Videowidergabe Um bestimmtem Rekord zu suchen, klicken Sie . Folgende Oberflä che wird angezeigt. -
Seite 28: Video Backup
NVR System Benutzerhandbuch 4.8 Video Backup Die Videodaten auf dem USB-Stick speichern. Ein USB-Stick an dem NVR einstecken. Die rechte Maustaste klicken – Video Backup. Die Kanäle, den Rekord-Modus und den Zeitraum einstellen, dann klicken. Die gewünschten Videodaten von der Liste auswählen. Wählen Sie die Option „USB Stick“... -
Seite 29: Video Verloren" Alarm
NVR System Benutzerhandbuch 4.9.2 „Video verloren“ Alarm Der Alarm, wenn das Videosignal von einer oder mehreren Kameras verloren ist. Wählen Sie die Option „Video verloren“ von dem Dropdown-Menü und die Dauerzeit einstellen. 4.10 Allgemeine Einstellung 4.10.1 Allgemeine Einstellung Hier stellen Sie die allgemeinen Einstellungen des Systems ein. Siehe Bild. 4.10.2 Zeiteinstellung Die Zeitzone, das Datum, die System-Zeit usw. -
Seite 30: Bildschirm Einstellung
NVR System Benutzerhandbuch 4.10.3 Bildschirm Einstellung OSD Alpha: Die Transparenz der Bildschirmanzeige VGA Auflösung: Die Auflösung des NVRs für verschiedenen Monitoren Auto. Switch: Die auf dem Monitor gezeigte Kanäle wechseln sich automatisch in ein paar Sekunden. Verlust überspringen: Kanal ohne Videosignal wird während... -
Seite 31: System Admin
NVR System Benutzerhandbuch 4.11 System Admin 4.11.1 System Version Unter System Version sehen Sie die allgemeinen Informationen des NVRs. Besonders unter Modell, WNPx4 bedeutet 4 Kanäle und Wxxx8 für 8 Kanäle. S/W Version: Die Firmware des NVRs. 4.11.2 HDD Info 4.11.3 System Log Event Typ: Wählen Sie den Typ des System-Ereignisses. -
Seite 32: Benutzerverwaltung
NVR System Benutzerhandbuch 4.11.4 Benutzerverwaltung Hier können Sie neuen Benutzer hinzufü gen und verwalten. Neuer Benutzer: Klicken Sie Geben Sie den neuen Benutzernamen und das Passwort ein. einkreuzen, wenn es nötig ist. Die anderen Berechtigungen einkreuzen oder nicht. OK zu bestätigen. Tipp: Der standardmäßige Benutzer ‚admin‘... -
Seite 33: Werkeinstellung
NVR System Benutzerhandbuch Das System startet sich in bestimmte Zeit neu. Das Datum und die Uhrzeit stellen Sie hier ein. 4.11.7 Werkeinstellung Hier können Sie die Werkeinstellungen zurü cksetzen. Vorsicht: Wenn Sie die Option eingekreuzt haben, alle Kamera werden von den Kanä len gelöscht und mü ssen erneu hinzugefü gt werden. 4.11.8 IPC-Wartung Hier kö... -
Seite 34: Cms Client Und App Fernsteuerung
NVR System Benutzerhandbuch 4.12 CMS Client und App Fernsteuerung Das xmartO NVR-System kann durch die Anwendung ‚CMS‘ auf PC/Mac oder durch die App ‚Wallpixel‘ auf Mobilgeräte fernsteuert werden. 4.12.1 CMS auf PC Das WallPixel CMS (Central Management System) ist eine fachliche Anwendung auf den PC/Mac. - Seite 35 NVR System Benutzerhandbuch 5. Alle Gerä te sollten in rechten Seite aufgelistet sein. Klicken Sie Open All, um CMS alle Kameras zu verbinden. 6. Die Verbindungsinformationen sind in unterer Bereich angezeigt. Sobald die Kameras verbunden sind, kö nnen Sie das Live-Video gleichsehen. Falls eine oder mehre Kameras nicht verbunden sind, wiederholen Sie den Schritt 5.
-
Seite 36: Cms Auf Mac
NVR System Benutzerhandbuch 4.12.2 CMS auf Mac Die neue xmartO ESeeCloud CMS: www.xmarto.com/download/cms/CMS1.2.2.dmg Installieren Die Software auf Ihrem Mac installieren und ausfü hren. Falls ein Fehler auftritt, schauen Sie diese Anleitung: http://www.xmarto.com/de/helpcenter/index.php?action=artikel&cat=1&id=20&artlang=de Einloggen Beim Startbildschirm wird die Kontodaten abgefragt. Username: admin Password: (leer bleiben) Für den Sicherheitsgrund, setzen Sie bitte später einem neuen Passwort ein. - Seite 37 Notiz: Die Option “Add IP/DDNS” ist nur für lokale Netzwerk verwendbar. Fü r die Fernbedienung nutzen Sie nur “Add CloudID”. c. Klicken Sie "Add", das Gerä t wird in ESeeCloud CMS hinzugefü gt. Notiz: Für eine xmartO VR Kamera, aktivieren Sie bitte die Option “Panorama”.
- Seite 38 NVR System Benutzerhandbuch Live View Die Oberflä che des Live-Views. bis zu 64 Kameras gleichzeitig auf den Monitor anschauen. Die Panorama Mode einer VR Kamera. Playback In CMS kö nnen Sie die Videowiedergabe, die in der Festplatte oder MicroSD-Karte gespeichert ist, irgendwo und irgendwann abspielen. Klicken Sie "Playback" und folgende Optionen auswä...
- Seite 39 NVR System Benutzerhandbuch oder einen Zeitpunkt auf dem Zeitstrahl in unterem Bereich wä hlen. Notiz: Sie sehen gleichzeitig bis zu vier Aufnahmen der verschiedenen Kameras. Backup (Nur in LAN Netzwerk) Sie dü rfen die alle Videoaufnahmen herunterladen und auf Ihrem PC speichern. (Dateiformat .avi) Unter "Ressource Management"...
- Seite 40 NVR System Benutzerhandbuch User Management Admin Password verändern Klicken Sie dem Benutzer-Zeichen oben rechts, dann “change password”. Das alte Password leer bleiben und geben Sie zweimal dem neue Password ein. Dann “Confirm”. Neues Konto erstellen Unter “User Management” klicken Sie “New”. User Name: Benutzername Remark Name: Nickname Kein Password wird während des Erstellens abgefragt.
-
Seite 41: Per Ie (Oder Anderer Browser)
NVR System Benutzerhandbuch 4.12.3 Per IE (oder anderer Browser) a). Geben Sie www.e-seenet.comi in IE ein. CloudID: Es finden Sie unten rechts Ihren Monitor. Username und Password: gleich wie sie in NVR. c). Bei erster Nutzung, die Anwendung WebClient.exe ausfü hren. Notiz: Falls das Software nicht automatisch ausfü... -
Seite 42: App Wallpixel
4.12.4 App Wallpixel a). Kostenlose WallPixel App von App Store oder Google Play unterladen und auf Ihrem Mobilgerä t installieren. Unter http://www.xmarto.com/de/downloads/ b). APP ö ffnen und einloggen. 1. Loggen Sie sich ein. Oder Sie können einfach dem „Trial“ Konto benutzen. - Seite 43 NVR System Benutzerhandbuch 3. Gerä te in der App hinzufü gen. Klicken Sie das Plus-Zeichen oben rechts, dann klicken Sie "Cloud ID". 4. Folgende Oberflä che wird angezeigt, da kö nnen Sie die Informationen eingeben. Cloud ID: Es ist eine 9-stelle Gerät-ID Ihres Systems. Es wird in die Ecke Ihres Monitors angezeigt.
- Seite 44 NVR System Benutzerhandbuch Deskription: Benennen Sie einem Namen Ihres Geräts. Z.B. Haus Kamera. User Name: Der Benutzername Ihres Geräts (allgemein "admin“). Wenn Sie ein neues Benutzerkonto erstellt oder geändert haben, loggen Sie mit dem neuen Konto ein. Password: Das Schlüsselwort Ihres Geräts (allgemein ohne, leer bleiben). Wenn Sie ein neues Schlüsselwort erstellt oder geändert haben, loggen Sie mit dem neuen Schlüsselwort ein.
- Seite 45 NVR System Benutzerhandbuch Playback: Die in die Festplatte gespeicherte Videowiedergabe auf Mobilgerät zusehen. Capture: Ein Screenshot machen, die Bilder werden in die APP gespeichert. Rekord: Ein kleines Video machen, die Videos werden in die APP gespeichert. Stream: Auflösung Live-Videos wechseln. HD/SD bedeutet höhere/standardmäßige Auflösung.
