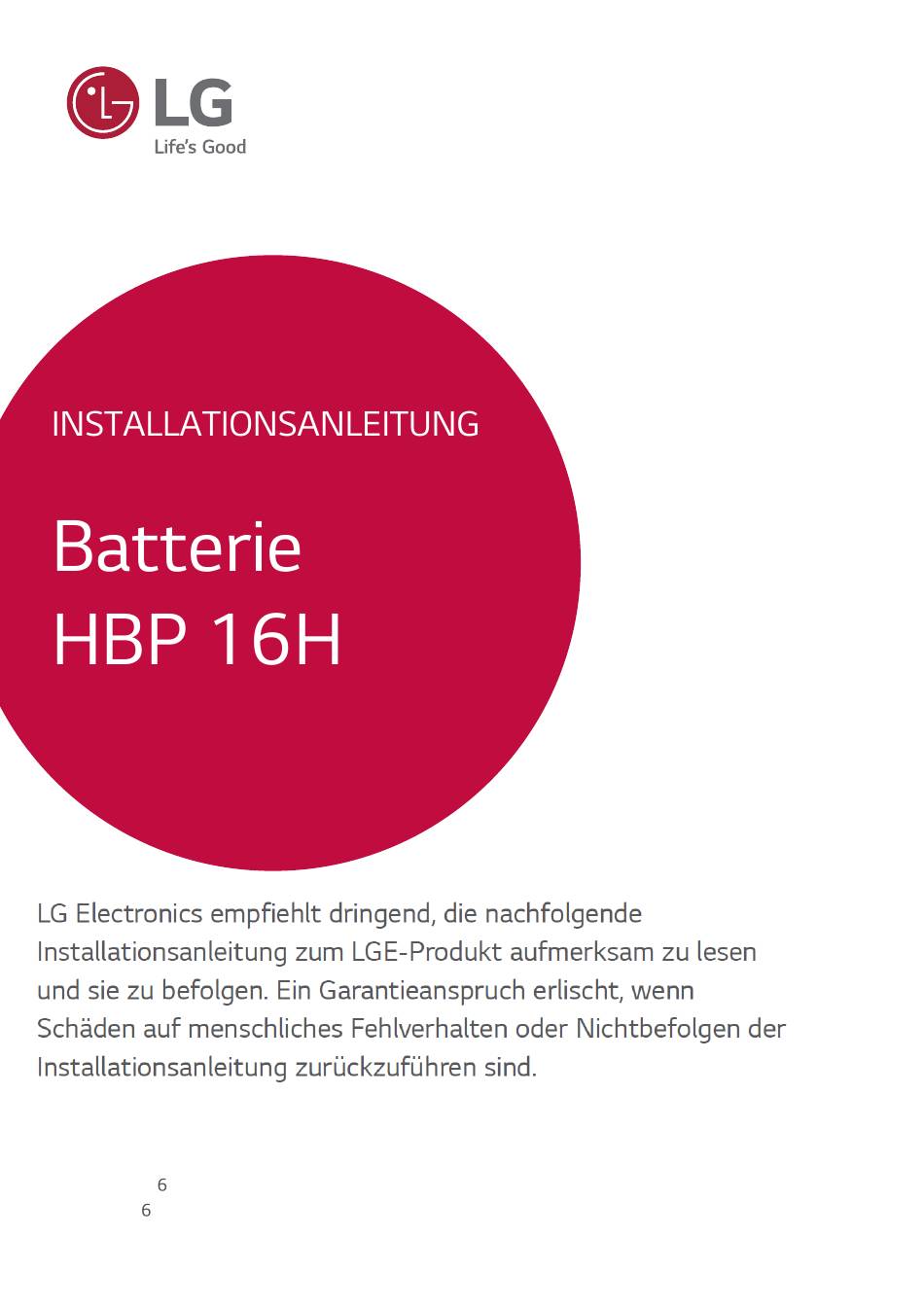

- Seite 1 20/04/2021 MODEL LG ESS HBP 1 H (BLGRESU1 HP)
- Seite 2 Allerdings kann diese Anleitung jederzeit auch ohne Ankündigung geändert werden. des Systems zu erklären und die Installation zu verdeutlichen. Die Bilder dienen nur der Illustration. Inhalt 1 Sicherheit 3.2 Installationsvorgang für die fernbedienbare Überwachungseinrichtung (RMD) 1.1 Symbole 3.2.1 Vorbereitung der Installation mithilfe von RMD 1.2 Sicherheitshinweise 3.2.2 Installation mithilfe des RMD 1.2.1 Allgemeine Sicherheitsvorkehrungen...
- Seite 3 Vor Wartung oder Reparatur das Gerät von seinen Verbindungen trennen Das Produkt enthält interne Sicherungsmechanismen, die Ausfälle und die sich daraus ergebenden Sicherheitsrisiken verhindern sollen. LG Electronics kann jedoch nicht die Beachten Sie die Sicherheitsmaßnahmen für die Handhabung von gegen jederzeit sichere Funktionsweise garantieren, wenn Missbrauch, Schäden oder Fahrlässigkeit...
- Seite 4 : Von Staat oder Bundesland verlangte Befähigung zur Installation von Akkus und Kühlstrategie Natürliche Konvektion elektrischen Systemen Eine Reparatur durch Zerlegen ist nur im LG Service Center oder durch eine Sicherheit Zelle UL1642 Person möglich, die hierzu gesondert befähigt ist. Die Installationsberechtigung...
- Seite 5 2.3 Wartung 1. Kurzschlussstrom / Dauer Kurzschlussstrom 1,616 kA Der BLG RESU16HP-Speicher muss während des Normalbetriebs nicht gewartet werden, Dauer 0,44 ms wenn er gemäß Installationshandbuch ordnungsgemäß installiert wurde. Wenden Sie sich im Fehlerfall an das regionale Servicecenter. Um das Personal vor Verletzungen durch Stromüberschlag zu schützen, wurde die Gefahr des Stromüberschlags für das Akkusystem unter Verwendung der Berechnungen für freiwerdende Energie im Notfall (siehe NFPA 70E Anhang D) geschätzt.
- Seite 6 3.1.2 Grundsätzliches zum Anheben 4. Entnehmen Sie die gebündelten Teile, Für das Anheben und Tragen der Akku-Steuereinheit und der Akkumodule während der auch die Leiterplatte zum Anschluss Installation befolgen Sie bitte die nachstehende Anleitung. des Moduls Handhabungsposition Installateur A 5. Entnehmen Sie das Akkumodul B Installateur B 6.
- Seite 7 3.1.5 Abstände 3.1.8 Abstand des Systems Für Installation, Verkabelung und Belüftung benötigt der Akku ausreichenden Abstand. Die empfohlenen Abstände links, rechts Decke und oberhalb des Produktes sind in der Zeichnung dargestellt. So kann gute 500 mm Belüftung und bequeme Installation (20") sichergestellt werden.
- Seite 8 3. Entfernen Sie die Bohrschablone. 7. Entfernen Sie die Luftpolsterfolie Akku-Steuereinheit Ziehen Sie dann die von den Anschlüssen der Befestigungselemente an der Batteriesteuereinheit (BCU) und dem Stehhalterung 1 etwas an. Warnlabel der Batteriemodule Halterung zur stehenden_ * Die Befestigungselemente Montage_1 werden zu einem späteren Schritt vollständig angezogen.
- Seite 9 11. Prüfen Sie, ob der Speicher korrekt 15. Lösen Sie 4 Schrauben und entfernen funktioniert. Befolgen Sie dazu die Sie die obere Abdeckung. Schritte unten. M5 x L65 Flanschbolzen drehen Sie ihn gegen den Uhrzeigersinn. schalten Sie den Trennschalter ein. 3) Besteht kein Problem mit dem Zusammenbau und dem Produkt selbst, dann leuchtet die LED...
- Seite 10 24. Schließen Sie die Kabel entsprechend der Anwendung an. drehen Sie ihn gegen den * Siehe hierzu 3.3 Kabelverbindung Uhrzeigersinn. Abdeckung vorn 25. Richten Sie die Strom-und Kommunikationskabel separat mit Hilfe der Kabelbinder aus. 21. Lösen Sie die 6 Schrauben und entfernen Sie die Schutzabdeckung vorn.
- Seite 11 3.2 Installations Überwachungseinrichtung (RMD) 3.2.1.3.1 Website zum Anschluss: https://resumonitor.lgensol.com Die fernbedienbare Überwachungseinrichtung (RMD) ist eine Vorrichtung, mit der man aus der Entfernung via App und Internet einen Akku überwachen kann. 3.2.1.1 Installer Sign In 1. Wählen Sie die Option “Installateur”. 2.
- Seite 12 10. ID und Passwort eingeben. 1. Suchen Sie das Produkt, das Sie installieren möchten. 2. Holen Sie sich die Vereinbarung der Datenschutzrichtlinie für den Kunden. „Anmelden“. 3. Wenn der Kunde der Datenschutzrichtlinie zustimmt, halten Sie bitte die persönlichen Daten des Kunden bereit 3.2.2 Installation mithilfe des RMD Klicken Sie den Link auf der RESU Monitor Website, um die APK-Datei der „RESU...
- Seite 13 3.2.2.5 QR Code scannen 3.2.2.6.2 WLAN-Anschluss Die Methode mit QR Code Scanning funktioniert wie folgt. (Wenn Sie Ethernet-Verbindung haben und WLAN nicht benutzen wollen, einfach die Select Prime: Fixed at 2 FLEX: Select from 2 to 4 S/N of consecutive QR codes are automatically displayed(Maximun 5) „Weiter“.
- Seite 14 IoT Hub-Verbindungszeichenfolge: Geben Sie die eindeutige Zeichenfolge ein, die Sie für den Das Zeichenfolgenformat lautet wie folgt: HostName = emashub.azure-devices.net; DeviceId = XXXX; SharedAccessKey = OOOO = Sektion C 3.2.1.2. Sektion A Sektion B Sektion D Sektion E Serververbindungsprüfung: Überprüfen Sie die Serververbindung. Batteriestatus: Überprüfen Sie, ob das Produkt Probleme diagnostiziert hat.
- Seite 15 7. Schalten Sie den Wechselrichter ein. ACHTUNG Falls es ausgeschaltet bleibt, FEHLER anzeigt oder nicht funktioniert, den Akkupack nicht verwenden. Kontaktieren Sie LG Electronics oder Ihren Händler. 4.3 Den Speicher herunterfahren Um den Akkupack herunterzufahren, führen Sie die folgenden Schritte aus: 1.
- Seite 16 Trennschalter abschalten Besteht eine wichtige Alarmmeldung und der Wechselrichter unternimmt keine Korrektur, dann tritt der eingebaute Trennschalter des Akkupacks in Aktion und schaltet zum 6. Kontaktieren Sie den Service von LG Electronics, der für Service zuständig ist. Eigenschutz ab. Aktion...
- Seite 17 7. Lösen Sie die 6 M6-Schrauben und demontieren Sie die Halterung zur bewegen Sie den Akkupack weg von der Wand und entfernen Sie die Halterung zur stehenden Montage_1 6.1.1 Deinstallation von der Wand Deinstallieren Sie den Akkupack in dieser Reihenfolge: 1.
- Seite 18 Diese sind zum Gebrauch ungeeignet und können für Menschen oder Eigentum eine Gefahr darstellen. Scheint der Akkupack beschädigt zu sein, dann kontaktieren Sie Ihren regional zuständigen LG Electronics Kontakt oder Ihren Vertriebsbeauftragten. Für technischen Beistand die Kontakte unten hinzuziehen. Diese Telefonnummern sind nur an Werktagen zu üblichen Bürozeiten verfügbar.
- Seite 19 7.2 RMD Anwendungen Benötigte Fehler Name Fehlercode Unterstützungsmaßnahme Bringen Sie den Akku zu LG 7.2.1. Überprüfung des Batteriestatus über RMD Überspannung Fehler 2 DiagResultFault2 0x0001 Electronics zurück. Überprüfen des Batteriestatus Unterspannung Fehler 2 DiagResultFault2 0x0002 Bei eingeschaltetem Akkupack prüfen Sie auf zusätzliche Fehler.
- Seite 20 Fehler oft vorkommt. „Aktualisieren“. Dringend Unterspannung Bringen Sie den Akku zu DiagResultFault2 0x0004 3. Je nach dem Ziel, das Sie aktualisieren Fehler 2 LG Electronics zurück. Plötzlicher Bringen Sie den Akku zu DiagResultFault2 0x80000 „Datei auswählen“. Spannungsabfall Fehler 2 LG Electronics zurück.
- Seite 21 7.2.3 Installation über RMD für Webbenutzer Rufen Sie https://resumonitor.lgensol.com auf wählen Sie sich ein. Liste der vorbereiteten Geräte aufgeführt ist. Suchen und greifen Sie auf die SSID des RMD-AP von einem Gerät (im Folgenden als Gerät bezeichnet) zu, das WLAN-Stationsfunktionen wie ein Smartphone unterstützt. installieren möchten.
- Seite 22 (Wenn Sie eine Ethernet-Verbindung haben und kein WLAN verwenden möchten, überspringen Sie diesen Teil.) 1. Klicken Sie oben rechts auf der Web- Scan AP. Geben Sie das Passwort ein und klicken Sie auf “Registrieren”, um zum Startbildschirm zu gelangen. Das Standardkennwort ist auf 123456 festgelegt und kann in der Web- 2.
